Devre Kartlarında Arıza Bulma , Sorun Giderme ve Onarma

Devre kartlarında sorun gidermek için izlenebilecek bir kaç adım vardır. Arızayı tespit edip bir çok masraftan tasarruf edebilirsiniz, bunun yanında karttaki arızayı tespit edip bu arızayı gidermek sizleri oldukça iyi hissetireceğine eminiz!

Genel Olarak Sorun Giderme Adımları

Görsel Uyumluluk

Genelde sorunların büyük bir kısmı görsel bir şekilde görülebilmekte. Güç devrelerinde ve adaptörlerde karşılaştığımız en yaygın arızalardan biri olan kapasitör sorunlarını kolay bir şekilde gözle tespit edebilirsiniz. Örneğin, sızıntı yapmış, şişmiş ya da patlamış kapasitörler çalışan kapasitörlere kıyasla görsel olarak oldukça belirgin bir şekilde hatalı-garip dururlar.

Lehimlerin bir birine sıçraması, soğuk lehim kopması, bileşenlerin bir birine temas etmesi, devre kartında, komponentlerde, lehim yollarında çatlaklar ya da kırıklar olması gibi durumlarıda göz önünde bulundurmanız gerekebilir.

Koku

Yanmış bileşenler hoş olmayan ve karakteristik bir kokuya sahiptir ve genellikle renksizleşir veya tamamen kömürleşir. Ayrıca, bileşenin altındaki PCB renksiz olabilir.

Hissiyat ve Doku

Parmağınızı kullanarak, aşırı sıcak bileşenleri hissedin, ancak aklınızda bulundurun, parmağınızı yakmayın! Eğer bir şey sizi yakacak kadar sıcaksa, muhtemelen problemdir. Bunun yanında kısa devre tespitinde kullanılan soğutucu-dondurucu gaz işlemini kullanabilirsiniz. Fakat bu işlem oldukça tehlikelidir ve asla önermiyoruz, bu işlemi yaparken gerekli önlemleri aldığınızdan emin olun.

Arıza Tespit Cihazları

Devamlılık kontrol cihazları, multimetreler, osiloskoplar, termal kameralar, mikroskoplar arıza tespitinde ihtiyaçlarınızı karşılamaya yetecek kadar kapsamlı cihazlardır.

Oluşturduğunuz Devre Çalışmıyor mu?

PCB ya da breadboard yerleştirdiğiniz komponentler ve kablolar devre şemasına göre doğru yerleştirildiğine emin olun. Oluşturduğunuz devrenin gerekli voltajı ve akımı aldığından, kutupları doğru taktığınızda emin olun. Bunun yanında güç yolları örneğin, 5V, 3.3V gibi kanallar gerekli voltajı karşılıyor mu? Devredeki transistörler doğru seçildi mi? Bunun gibi soruları devrenize sorarak sorunları çözmeye yaklaşabilirsiniz.

Yeni bir devreyi doğrudan batarya, adaptör ya da pile bağlamadan önce, akım ve voltaj kontrolü olan bir güç kaynağına bağlamak çok daha mantıklı bir adım olacaktır. Bu sayede devrenin hangi konumdayken ne kadar akım çektiği gibi bilgilere ulaşmış olursunuz. Ayrıca voltajın aniden düşmesi, akımın aniden atması gibi durumlarda, kısa devrenin oluştuğunu görebilirsiniz. Kağıt üzerinde devrenizin ne kadar akım çektiğini hesapladıktan sonra, güç kaynağınızda maksimum akımı o değere ayarlayarak, belirli oranlarda arttırma ya da azaltma ile net sonuçlara ulaşabilirsiniz.

Kısa Devreyi Bulmak

Gözle görünür bir şekilde kısa devreyi bulduysanız, kısa devre yapan kısmı kazıyıp yalıtkan bir madde ile kaplayabilirsiniz. Gözle görünmeyen bir kısa devre varsa gelişmiş bir multimetre ile kolay bir şekilde kısa devreninin konumunu tespit edebilirsiniz. Örneğin +12V hattında bir kısa devre olduğunu varsayalım.

1. Ayarlı güç kaynağınızdan maksimum limit akımını 1A olarak ayarlayın, negatif probunu ise, devrenin negatif kutubuna bağlayın.
2. Multimetrenin DC Voltaj Ölçüm aralığını en düşük konuma(mv ya da uV) getirin.
3. Multimetrenin bir probunu güç kaynağına bağlayın.
4. Multimetrenin boşta kalan diğer probu ile devredeki +12V hattında yavaş adımlarla ilerleyin, bu sırada multimetredeki voltaj değelerini kontrol edin
5. Kısa devre kısmını geçene kadar multimetredeki voltaj değerleri sürekli yükselecektir, eğer yükselme durduysa, kısa devre hattını geçmiş olursunuz.

Açık Devreyi Bulmak

Devamlılık test cihazları ya da multimetrenin kısa devre bulma modu ile aynı hatları en baştan en sonra kadar deneyerek temas problemlerini bulabilirsiniz.

Yolları ve Delikleri Tamir Etmek

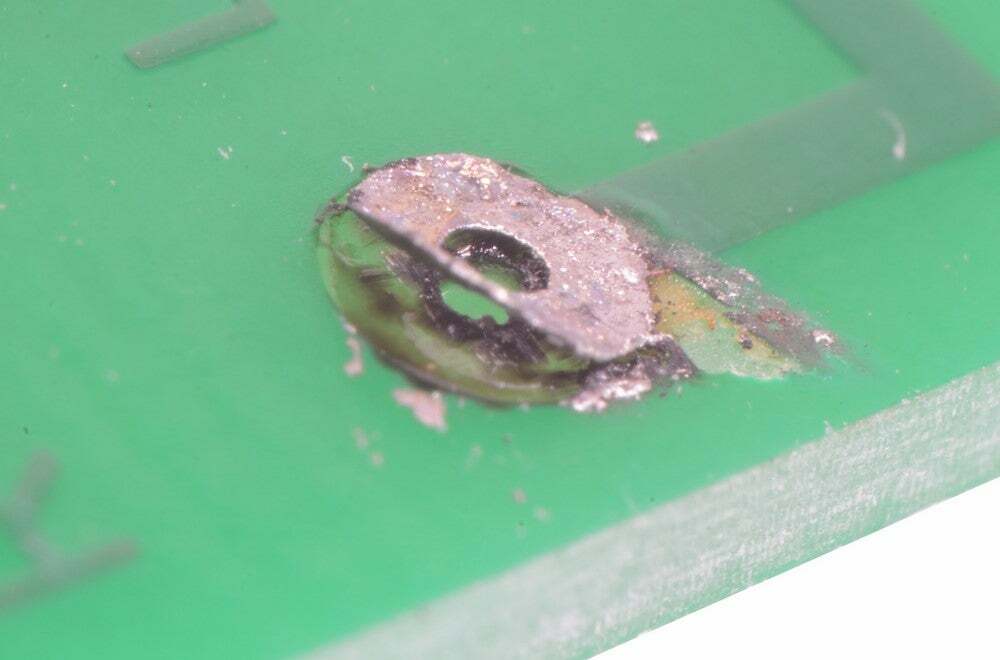

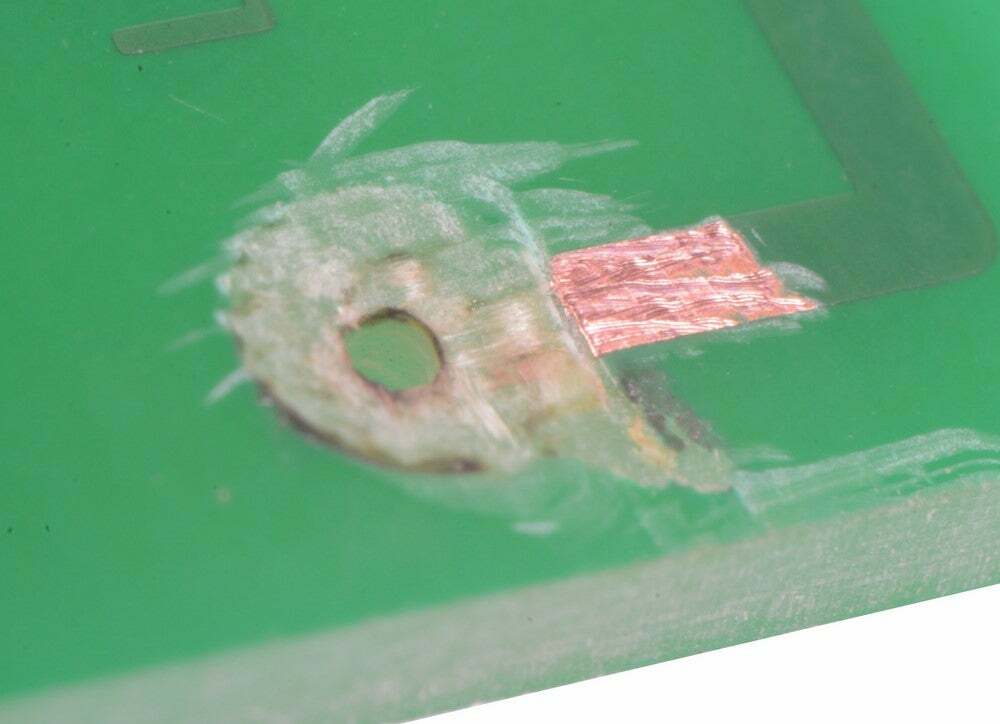

Lehim yaparken, ya da lehimleri sökerken bazen bakır yüzeylerde kalkma, kopma gibi sorunlar olmakta. Böyle durumlarda, devre kartının üzerindeki koruma katmanını kazıyarak ya da, en yakın açık terminalden küçük bir bakır kabloyu lehimleyerek yolları ve delikleri tamir edebilirsiniz.

Komponentlerin Sağlamlık Testi

Transistörler İçin

Diyotlar İçin

Kapasitörü doğrudan kısa devre ya da voltaj ölçümü ile, dirençleri ise doğrudan direnç ölçümü ya da kısa devre modu ile tespit edebilirsiniz.
