Bu yazımızda, bu temel işlemlerin en önemlilerinden biri olan Mantıksal VE Kapısı konusunu tüm teknik detaylarıyla inceleyeceğiz. Dijital sistemlerin tasarımı, en temelde üç temel mantıksal işlem üzerine kuruludur: VE (AND), VEYA (OR) ve DEĞİL (NOT).
Sayı teorileri, mantık analizleri ve devre kuramlarını kapsayan geniş matematik dalına cebir denir. Dijital elektroniğin temelini oluşturan bu alana en büyük katkılardan birini İngiliz matematikçi George Boole sağlamıştır. Boole, 1854 yılında yayımladığı çalışmalarında lojik (mantıksal) kavramları sistematik hale getirmiştir. Bugün Boole Cebri olarak adlandırdığımız bu sistem, mantık ve küme işlemlerinin “doğru” (1) veya “yanlış” (0) değerleri aldığı ikili (binary) bir matematiksel altyapıya dayanır.
Mantıksal VE işlemi, bir çıktı eyleminin gerçekleşebilmesi için tüm giriş koşullarının veya olayların aynı anda ve birlikte gerçekleşmesi gerektiğini belirtir. Bu mantıksal işlemde girişlerin sırası nihai sonucu kesinlikle etkilemez (Değişme Özelliği). Boole cebrinde bu durum şu şekilde ifade edilir:
![\[A \cdot B = B \cdot A\]](https://devreyakan.com/wp-content/ql-cache/quicklatex.com-9499885374a149a9a298e98274596b01_l3.png "Rendered by QuickLaTeX.com")
Elektronikte ve lojik şemalarda, VE işlemi genellikle nokta “
” sembolü veya mantıksal çarpım ifadesi ile temsil edilir.

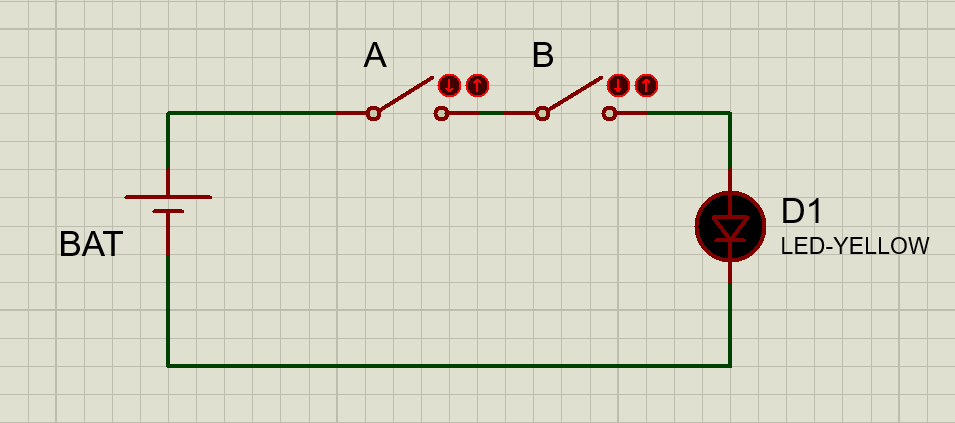

Mantıksal VE İşlevinin Devre Gösterimi
Yukarıdaki elektronik şemada görüldüğü gibi,
ve
mekanik anahtarları, yük durumundaki LED ile seri bir devre oluşturacak şekilde birbirine bağlanmıştır. Akımın LED üzerinden akarak ışık üretebilmesi için hem anahtarının hem de anahtarının aynı anda kapatılması (lojik 1 durumuna getirilmesi) zorunludur. Anahtarlardan yalnızca biri açık kaldığında bile devre tamamlanamayacak ve çıkış lojik 0 durumunda kalacaktır.
Buradan, mantıksal VE işleminin en temel çalışma prensibini çıkarabiliriz: Tüm girdiler “doğru” (1) olduğunda çıkış “doğru” (1) olur, herhangi bir girdi “yanlış” (0) ise çıkış doğrudan “yanlış” (0) olur.
Mantıksal VE İşlevinin Doğruluk Tablosu
Doğruluk tablosunu incelediğimizde, girişlerin tüm kombinasyonları için çıkışın nasıl şekillendiğini net bir şekilde görebiliriz. Lojik kapıların bu temel tablolarına hakim olmak, karmaşık dijital donanım tasarımlarında ve Boole sadeleştirmelerinde analiz yeteneğinizi doğrudan artıracaktır. Pratik tasarımlarda bu mantığın kapı entegreleri bazında nasıl uygulandığını görmek için mantıksal VE kapısı donanım mimarisini ve entegre bacak bağlantılarını da inceleyebilirsiniz. Bir sonraki yazımızda bu yapının paralel versiyonu olan Mantıksal VEYA işlemini ele alacağız.
