Sıfırdan PIC ve PIC16 İle LED Yakma

Daha önceki yazımız da PIC hakkında bilgiler vermiştik, şimdi bu yazı dizimide PIC16 serisi ile LED yakma işlemi yapıyoruz. Kodumuzu compile etmek için “MPAB XC8 Compiler” şema oluşturmak için ise “MPLAB X IDE” programını kullanacağız, bu program Microchip tarafından geliştiricilere Windows, Linux ve Mac için sunulmuş çok fonksiyonlu bir compiling/IDE programıdır. İki programın da çalışması için Java ‘nın bilgisayarınızda kurulu olması gerekiyor, projede PIC16 serisinden 16F877A kullanıldı, ilk adımlara geçelim;

Hazırlık Bölümü

MPLAB X IDE yi açarak başlıyoruz.

File >> New Project ile devam ediyoruz.

pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Microchip Embedded >> Standalone Project ‘I seçip “Next” ile devam ediyoruz…
pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Family ve Device bölümünü elimizdeki PIC yongasına göre seçiyoruz.
pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Buradan Programmerımızı seçiyoruz, eğer desteklenmiyor ise proje bitince tekrardan “burn” yükleme şansımız olucak.
pic, Sıfırdan PIC ve PIC16 İle LED Yakma

·         Buradan Compiler XC8 seçip devam ediyoruz…

pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Projemizin; isim, konum gibi bilgilerini dolduruyoruz.
pic, Sıfırdan PIC ve PIC16 İle LED Yakma

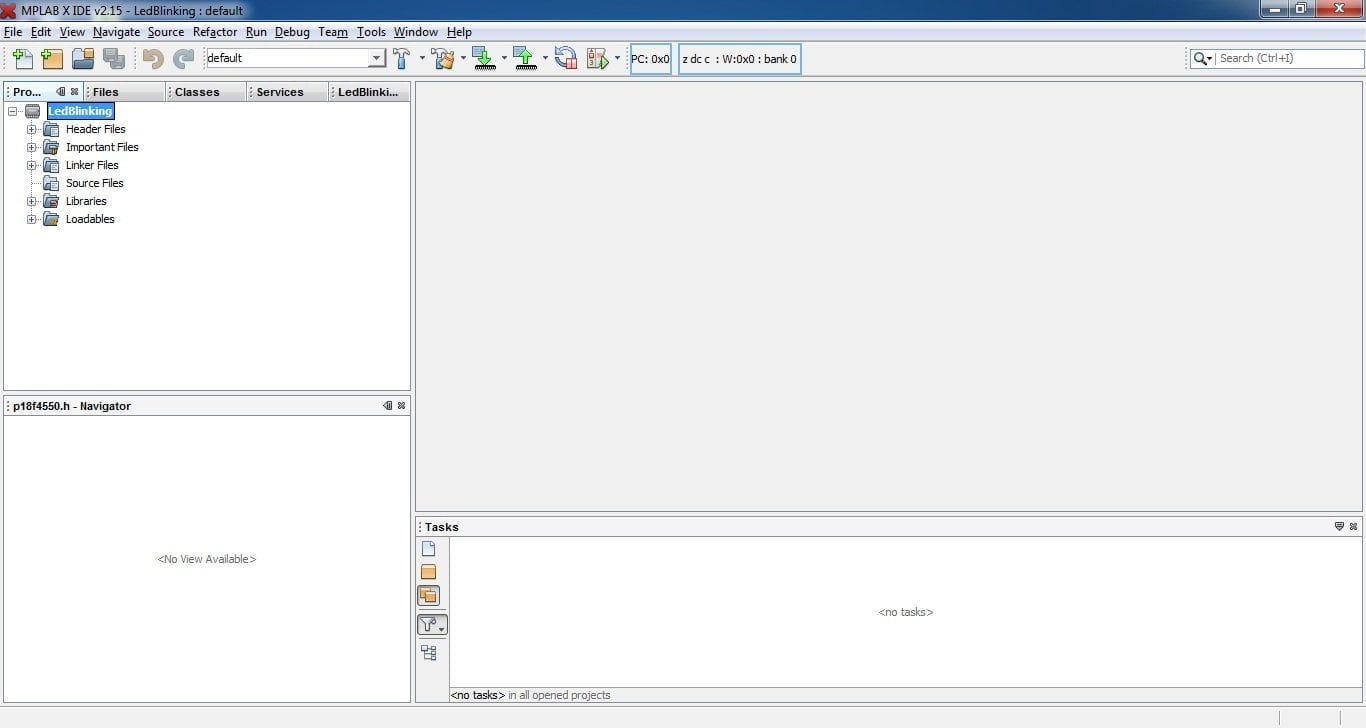

  • Project Tree ‘den Source Files e sağ tıklıyoruz.
pic, Sıfırdan PIC ve PIC16 İle LED Yakma

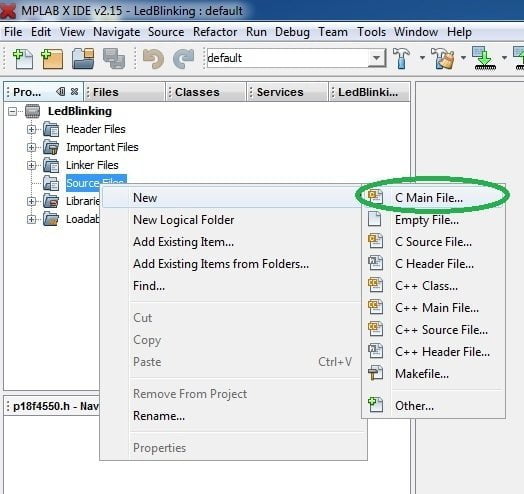

  • New >> C Main File yi seçip devam ediyoruz.
pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Tekrardan isim ve konum belirliyoruz
pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Gelen .c dosyasına kodlarımızı yazacağız.

Kodlama Bölümü

PIC mikroişlemcilerinin I/O pinleri farklı gruplara bölünmüştür, 16F877A, 8 bitlik bir mikroişlemci ,bu yüzden her PORT 8 I/O içermiş oluyor ve bu PORTlar iki register ile ilişkilendiriliyor bunlardan biri TRIS ve diğeri PORT (TRISB, PORTB, TRISD, PORTD).Kullandığımız “PIC 16F877A” 5V ile çalışan bir mikroişlemci, bu yüzden VDD çıkışı 5V ve VSS çıkışı 0V tur.

TRIS Register Nedir?

TRIS Tri-State etkinlikler için kullanılır, buda her GPIO pinin değerini belirler, Logic 1 durumunda TRIS kayıdı pini INPUT, Logic 0 durumunda TRIS kayıdı pini OUTPUT yapar, ayrıca bütün Input pinleri Hi-Impedance yani yüksek empedans durumunda bekler.

PORT Register Nedir?

PORT kayıdı ise pinden veri okuma yada veri yazmak için kullanılır, OUTPUT Pin yani TRIS Bit “0” iken, PORT Logic 1 olur, bu sayede kayıt o pini Logic High (VDD) yapar ve Logic 0 iken PORT aynı pini Logic Low (VSS) yapar. PORT okuma işlemi yaparken ilgili pinin voltaj değerini bakar eğer potansiyel olarak VDD’ye yakın ise, PORT biti Logic 1 olur eğer potansiyel olarak VSS’ye yakın ise PORT biti Logic 0 olur.

pic, Sıfırdan PIC ve PIC16 İle LED Yakma

Registerları Kod İçerisinde Tanımlama

PORT ve TRIS registerlarını ister pin başına ister hepsini bir kerede tanımlayabiliriz.

Bit ile Tanımlama

TRISC0 = 1; // PORTC Inputun 0. biti

TRISC5 = 0; // PORTC Outputun 5. biti

RB3 = 1; // PORTB at Logic High 3. biti

RB7 = 0; // PORTB at Logic Low 7. biti

Tüm Registerı Tanımlama

‘0b’ önekli numaralar binary(ikili) sayıdır.

‘0’ önekli numaralar octal(sekizli) sayıdır.

‘0x’ önekli numaralar hexadecimal(onaltılık) sayıdır.

öneksiz numaralar ise decimal(ondalık) sayıdır.

Bu tablo ile daha mantıklı gelebilir;

pic, Sıfırdan PIC ve PIC16 İle LED Yakma

PORTB = 0xFF; //PORTB nin tüm pinlerini Logic High yapar

TRISC = 0x00; //TRISC pinlerini Output yapar.

PORTD = 128; //PORTD’nin 7. bitini Logic High yapar.



Kodumuz

#define _XTAL_FREQ 8000000



#include <xc.h>



// CONFIG AYARI – BU DERLEMEDEKI PIN AYARLAMAYI BİRAZ AŞAĞIDA ANLATTIM BUNUN YANINDA MID-RANGE OLARAK BIR POST PAYLASTIK

#pragma config FOSC = HS // HS osilatörü

#pragma config WDTE = ON // Watchdog WDT zamanlayıcısını açma

#pragma config PWRTE = OFF // Power-up PWRT kapatma

#pragma config BOREN = ON // Brown-out BOR açma

#pragma config LVP = OFF // Düşük voltajlarda kapalı tutuyoruz

#pragma config CPD = OFF // EEPROM yazma korumasını kapatıyoruz

#pragma config WRT = OFF // FLASH Bellek korumasını kapıyoruz

#pragma config CP = OFF // Kod korumasını kapatıyoruz



int main()

{

  TRISB0 = 0; //RB0 OUTPUT olarak tanımladık

  while(1)

  {

    RB0 = 1;  // LED AÇIK

    __delay_ms(1000);

    RB0 = 0;  // LED KAPALI

    __delay_ms(1000);

  }

  return 0;



}

_XTAL_FREQ ile saat hızımızı ayarladık ve xc.h ilede __delay_ms() satırını tanımlı kıldık

Config Bölümündeki Bit Ayarları

“CONFIG AYARI” Kısmındaki pinleri buradan ayarlıyoruz .MPLAB IDE ile mikroişlemcimize bit mid-range ayarlarını yapıyoruz. Daha detaylı anlamak ve pin-bit anlamları için buradaki yazımızı inceleyin

  • Window >> PIC Memory Views >> Configuration Bits
pic, Sıfırdan PIC ve PIC16 İle LED Yakma
  • Generate Source Code to Output butonuna basıyoruz.

pic, Sıfırdan PIC ve PIC16 İle LED Yakma
pic, Sıfırdan PIC ve PIC16 İle LED Yakma

Mid-Range Bit ayarını oluşturduktan sonra doğrudan kodumuza yapıştırıyoruz ve projemizi “BUILD” ediyoruz.

pic, Sıfırdan PIC ve PIC16 İle LED Yakma

Run Project ile kodumuzu hazırlayıp doğrudan PICe yazdırıyoruz





Arzu edersek sonradan yazmak için yada aktarmak için Build Project ile sadece .hex dosyasını oluşturuyoruz. .hex dosyası en başta belirttiğimiz klasörün içindedir

Devre Şeması

pic, Sıfırdan PIC ve PIC16 İle LED Yakma

Bu yazı dizimizin de sonuna geldik, yorumlarınızı ve sorularınız bildirmekten çekinmeyin!
