Bu içerikte breadboard üzerinde 555 zamanlayıcı entegresi ile ağlayan siren devresinin nasıl kurulacağını görebilirsiniz. Devre, anlık buton ile tetiklenir ve butona basılı kaldığınız sürece artan yoğunlukta bir ton üretir. Buton bırakıldıktan sonra siren seviyesi kademeli biçimde düşerek sona erer.
Ağlayan Siren Devresi için Gerekli Malzemeler
- 555 zamanlayıcı entegresi
- 8 Ohm Hoparlör
- Transistörler: 1 BC547, 1 BC557
- Anlık Buton Anahtarı
- Kondansatörler: 10nF, 100uF
- Dirençler: 39R, 22K, 33K, 100K, 2*220K
- Breadboard
- Birkaç Breadboard Konnektörü
- (5-9)V Güç Kaynağı

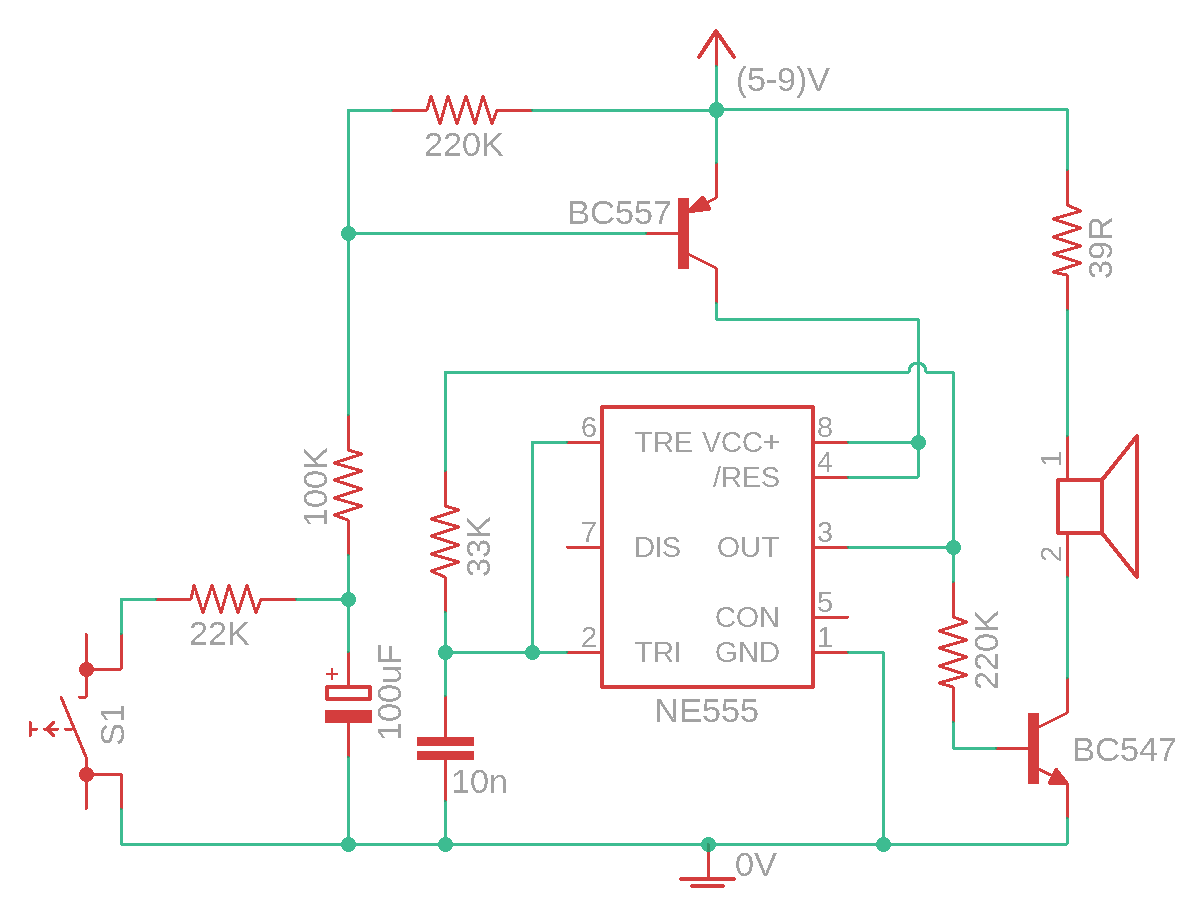

Ağlayan Siren Devresi Şematiği
Çalışma Prensibi
Bir önceki projede 555 zamanlayıcı entegresi kullanan Elektrikli Piyano Devresi ile farklı frekanslarda ton üretimini incelemiştik. Bu devrenin mantığını daha iyi kavramak için o içeriğe de göz atabilirsiniz.
Bu devrenin merkezinde sabit frekansta ses üreten benzer bir kararsız düzenleme bulunur. Ek olarak 555 zamanlayıcı entegresine güç sağlamak için bir PNP transistör kullanılır. Bu nedenle çıkış sesinin yoğunluğu, transistörün 555’e ilettiği akım miktarına bağlıdır.
PNP transistörünün taban pinindeki negatif voltaj, transistörün maksimum akımın 555 zamanlayıcı entegre’den geçmesine izin vermesine neden olur, bu da daha yüksek sesle sonuçlanır ve bunun tersi de geçerlidir.
Direnç-kapasitör düzenlemesi sayesinde 555 entegresinden geçen akım butona basma süresine bağlı olarak kademeli artırılıp azaltılır. Sonuç olarak siren sesi önce yükselir, ardından yumuşak biçimde sessizliğe iner.
Güvenli Test ve Ses Seviyesi Kontrolü
- Ön testte düşük gerilim: Devreyi ilk çalıştırmada 5V ile başlatmak, yanlış bağlantı riskini daha güvenli yönetir.
- Buton debounce etkisi: Mekanik buton sıçramaları, kısa süreli ses kırpılmaları oluşturabilir; gerekirse küçük bir RC filtre eklenebilir.
- Transistör ısısı: Uzun süreli testlerde transistör aşırı ısınıyorsa seri direnç veya yük koşulları yeniden değerlendirilmelidir.
- Hoparlör koruması: Çok yüksek ses denemelerinde hoparlörü korumak için seri küçük bir dirençle sınırlandırma yapılabilir.
Pratikte siren karakterini en çok etkileyen parametre, butonla tetiklenen zarfın (envelope) yükselme ve düşme hızıdır. Bu nedenle kapasitör değerleri küçük adımlarla değiştirilerek “ani alarm” veya “yumuşak yükselen alarm” gibi farklı efektler oluşturabilirsiniz. Tasarım sırasında yarı iletken sınırları için BC547 veri sayfası ve benzeri üretici dokümanları faydalı olur.
