Tek Kart Bilgisayarlar

Tek Kart Bilgisayar Nedir?

Tek kart bilgisayarlar (SBC), tek bir devre kartının bellek, giriş / çıkış, bir mikroişlemci ve gerekli diğer tüm özellikleri içeren tam bir bilgisayar olan bir bilgisayardır. Ancak, kişisel bir bilgisayarın aksine, diğer işlevler için genişlemeye dayanmaz. Tek kartlı bir bilgisayar, devre kartı, konektör ve sürücü devrelerinin tümü azaldıkça sistemin toplam maliyetini düşürür. Bu sayede uygun fiyatlara projelerin kalbini oluşturur. Bu yazı dizimizde; gömülü sistemler için Linux/Unix/Android dağıtımı geliştiriminden bahsederken aslında kullandığımız donanım bir Tek Kartta Bilgisayar olacaktır. SBC(Single Board Computer), temel olarak bir masaüstü bilgisayarından çok farklı olmamakla birlikte, üzerinde kullanılan bazı bileşenlerde farklılıklar gösterir. Bu farklılık işlemciden başlar. SBC üzerlerindeki işlemcilerin çoğunluğu Intel x86 uyumlu olsa da standart bir Intel işlemci değildir. Farklı firmalarca, Intel uyumluluğu göz önünde bulundurularak daha az güç tüketecek, daha az yer kaplayacak ve elbette daha düşük maliyetlerle üretilebilecek şekilde tasarlanmışlardır.

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Sistemin diğer bileşenleri için de aynı durum söz konusudur. Bellek, ekran kartı, ağ kartı, ses kartı gibi bileşenler genelde tümleşik olarak (on-board) gelmektedir. Depolama amacıyla Flash Disk teknolojileri kullanılır: Disk On Module, Disk On Chip veya Compact Flash. Piyasada farklı büyüklükte ve çok farklı amaçlar için üretilmiş SBC’ler mevcuttur. Genel olarak baktığımızda iki tür SBC olduğunu görmekteyiz. Bunlardan birincisi, gerekli tüm bileşenleri içeren (All-in-one) tümleşik yapıdaki SBC’lerdir. Bunlar hemen her zaman tek başlarına kullanılır. İkinci tür ise gömülü sistemler için temel işlevleri içeren ancak daha büyük sistemler veya kartlara takılarak bütünleşik olarak çalışan, diğer türe göre özellikleri daha kısıtlı ve daha kendine özgü SBC’lerdir. Fikir vermesi açısından piyasada adını duyuran ilk ürünlerin bazılarılı inceleyerek başlayalım.

İlk Tek Kart Bilgisayar; Dyna-micro MMD1 !

İlk tek kart üzerine inşa edilen devre kartı ile, mikro-işlemci (ler), bellek , giriş / çıkış (I / O) ve fonksiyonel bir bilgisayarın istenen diğer tüm özelliklerine sahipti. Tek kartlı bilgisayarlar gösteri veya geliştirme sistemleri, eğitim sistemleri için veya gömülü bilgisayar denetleyicileri için kullanılmak üzere yapılmıştır. Bu kart-bilgisayar ilk defa taşınabilir bir I/O hattını ve fonksiyonel bir bilgisayarın yapabileceği bir çok şeyi yapabilir halde piyasaya sunuldu, ilk amaç eğitim ve kontrol amaçlı yapılan bu kart tek katmanlı şema ile bakır levhaya basılmıştır, Donanım olarak “Intel C8080” mikroişlemci ve Intelin piyasaya sunduğu ilk EPROM olan “C1702A” entegresini kullanıldı. 1976 Yılında piyasaya sunulduktan sonra “BugBook” isimli kitap sayesinde en ünlü 8080 işlemci kullanılmış devre kartı olarak büyük bir ivme yakaladı bu sayede bir çok ev-şahsi kullanım için olan bilgisayarların temelini atmış oldu.

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi Serisi

Raspberry Pi Nedir?

Raspberry Pi, kredi kartı büyüklüğünde bir bilgisayardır. Fiyatının uygun olması sebebiyle özellikle küçük yaştaki çocukların kullanması ve kodlamayı sevmesi için geliştirilmiştir. Ama tabi ki bu bizlerin de kullanması ve sevmesine engel olmamalı. Masaüstü veya dizüstü bilgisayarların yapabileceği çoğu işlemi yapabilme kapasitesine sahiptir. RPI serisinin 12.07.2019 tarihi itibari ile hala piyasada olan tüm modellerini ve EN SON ÇIKAN 4. SEGMENT MODELİNİ inceleyeceğiz;

Raspberry Pi İle Neler Yapılabilir?

Raspberry Pi ile proje geliştirebilmek için yazılım bilgisine ihtiyacınız vardır. Çoğunlukla Linux işletim sistemleri ile beraber kullanılan bu kartı programlamak için genellikle yeni başlayanlar Python dilini tercih etmektedir. Bunun yanı sıra Linux işletim sistemi üzerinde çalışabilen neredeyse tüm programlama dilleri kullanılarak programlama yapılması da mümkündür. Windows 10 IoT Core işletim sistemi ise C# ile programlama yapmanıza olanak tanır. Raspberry Pi’nizin üzerinde yer alan GPIO pinleri ile LED ışıklar yakıp söndürebilir, motor hareketini kontrol edebilir, çeşitli sensörler ile algılama yaptırabilir, röle kartları kullanarak elektronik cihazlarının açılıp kapanmasını sağlayabilirsiniz. Bunun yanı sıra, Raspberry Pi’nizi bir bilgisayar olarak kullanıp internet bağlantılı müzik çalar, film izleyebileceğiniz bir medya merkezi, güvenlik kamerası gibi uygulamalarda da kullanmanız mümkündür.

Raspberry Pi Zero

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Bütün dünyada en çok satılan ve kullanılan Raspberry Pi modelidir . Bunun en büyük sebebi, $5’lık fiyat etiketiyle satışa sunulması olmuştur. En küçük boyutlu Raspberry Pi modelidir. Donanımı (işlemci ve belleği) Raspberry Pi Model B ile tamamen aynıdır. Boyutundan dolayı tam boy USB yerine mikro USB-OTG portuna sahiptir.

  • Broadcom BCM2835 1 GHz ARM11
  • 40-pin GPIO
  • Mikro SD kart yuvası
  • Boyutlar: 65mm x 30mm x 5mm
  • 5$ İle en iyi f/p kartı​

Raspberry Pi 1 Model A+

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Model A’nın güncellenmiş sürümüdür. Bu sürümde 26-pinli GPIO konektörü 40-pine çıkartılmış, kompozit video çıkışı kaldırılmış ve normal SD kart yerine mikro SD kart slotu kullanılmıştır. Kart boyutları ufaltılarak yer sıkıntısı çekilebilecek projelerde kullanılması hedeflenmiştir. En küçük boyutlu Raspberry Pi’dir.

  • Broadcom BCM2835 700MHz ARM1176
  • Broadcom VideoCore IV GPU
  • 256MB RAM
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 30$

Raspberry Pi 1 Model B+

Tek Kart Bilgisayarlar tek kart bilgisayarlar

 Raspberry Pi Model B’nin geliştirilmiş ve kart tasarımı değiştirilmiş sürümüdür. Model B’den farklı olarak 4 adet USB portu, normal SD kart yerine mikro SD kart slotu ve 26-pin yerine 40-pinli GPIO konektörü bulunur. HDMI ve Ethernet bağlantıları yine bu kartta yer almaktadır. Kompozit video çıkışı bu kartta ayrı bir konektör olarak yer almamaktadır, 3.5 mm ses çıkış portundan 3’lü RCA tipi kabloyla bağlanır.

  • Broadcom BCM283 700MHz ARM1176
  • HDMI Çıkış
  • 512 MB SDRAM
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 39$



Raspberry Pi 2 Model B

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi’nin şimdiye kadarki en güçlü modeliydi takii 4. segment modeller çıkana kadar. Model B+ ile aynı kart dizilimine sahip olmasına karşın, bu kartta ARMv7 mimarisine sahip 4 çekirdekli işlemci ve 1GB RAM bellek bulunmaktadır. Model B+ ile aralarında çok fazla fiyat farklı bulunmadığından, satın almanızı tavsiye edeceğimiz model budur. Bu seride yapacağımız uygulamaların tamamında Raspberry Pi 2 kullanılacaktır. Diğer kartlar da aynı işletim sistemlerini çalıştırabildiğinden, sizler isterseniz diğer modelleri kullanabilirsiniz.

  • Broadcom BCM2836 900Mhz ARMv7 Quad Core
  • 1 GB RAM
  • microSD kart yuvası
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 45$

Raspberry Pi 3 Model B

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi 2’nin devamı olan bu modelin en büyük farkı dahili Wi-Fi ve Bluetooth bağlantıya sahip olmasıdır. Ayrıca ARMv8 64-bit mimarisine sahip 4 çekirdekli işlemcisi, 1.2GHz frekansında çalışmaktadır ve 1GB RAM belleğe sahiptir.

  • Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-bit SoC @ 1.4GHz
  • 1GB LPDDR2 SDRAM
  • 2.4GHz ve 5GHz destekli IEEE 802.11.b/g/n/ac kablosuz ağ bağlantısı, Bluetooth 4.2, BLE destekli
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 45$

Raspberry Pi 3 Model B+

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi’nin 2018 Pi Günü (14 Mart) çıkmış olan sürümüdür. Fiziksel olarak kartın boyutu ve yerleşimi B+/2/3 sırasını takip edecek şekilde değişmeden aynı formunu korumuş, buna karşılık işlemcisi ve kablolu/kablosuz ağ bağlantı hızı güncellenmiştir. Pi 3B+ üzerinde yer alan gigabit Ethernet kontrolcü sayesinde eskisine göre 3 kat daha hızlı ve PoE (Power-over-Ethernet) destekli kablolu; çift band 802.11ac kablosuz bağlantı sayesinde ise kablosuz bağlantıda 2 kat hızlı bağlantı desteği sunulmaktadır. Ayrıca Bluetooth desteği de Pi 3’te sağlanan Bluetooth BLE 4.1’den BLE 4.2’ye terfi etmiştir.

  • Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-bit SoC @ 1.4GHz
  • 1GB LPDDR2 SDRAM
  • 2.4GHz and 5GHz IEEE 802.11.b/g/n/ac wireless LAN, Bluetooth 4.2, BLE
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 45$

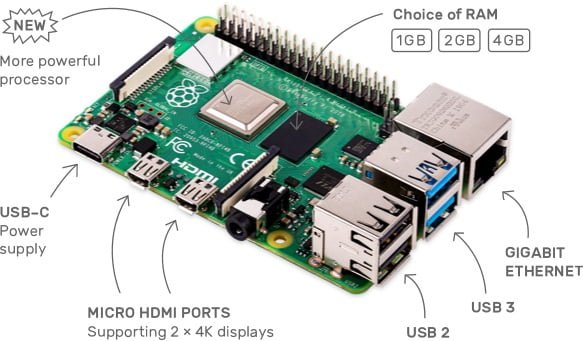

Raspberry Pi 4

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi modelleri yıllardır 512 MB veya 1 GB RAM ile geliyordu. Bellek tarafında daha fazlasına ihtiyaç duyanları sevindirecek haber geldi. Raspberry Pi 4’ün 1 GB, 2 GB ve 4 GB RAM olmak üzere üç farklı bellek kapasitesi sunan versiyonu var. Buna ek olarak LPDDR2’den, LPDDR4 teknolojisine geçildi. Bluetooth 5.0 desteğinin ve Ethernet portunun yer aldığı Raspberry 4’te ikişer adet USB 2.0 ve USB 3.0 portu bulunuyor. 4K / 60 FPS görüntü çıkışı bulunan mini bilgisayar televizyona veya monitöre bağlanılarak bir medya cihazı olarak kullanılabiliyor. Aynı anda iki tane 4K ekran destekleniyor. İşletim sistemi ve diğer kullanıcı verileri hafıza kartında tutulan, 40 iğneli GPIO bağlantısı bulunan Raspberry Pi 4 fiyatı 35 dolar olarak açıklandı. 2 GB RAM’e sahip olan model 45 dolar, 4 GB RAM’e sahip model ise 55 dolar.

Tek Kart Bilgisayarlar tek kart bilgisayarlar
  • Broadcom 2711 1.5GHz Quad-coreCortex A72 64-bit SoC
  • 1GB/2GB/4GB LPDDR4 SDRAM
  • 2.4GHz/5.0GHz IEEE 802.11.b/g/n/ac wireless LAN Bluetooth 5.0, BLE 2x USB 2.0 + 2x USB 3.0 ports True Gigabit Ethernet
  • Boyutlar: 85.6 x 53.98 x 17mm
  • 40-pin GPIO
  • 35-45-55$

Orange Pi Serisi

OrangePi C ve Python İle Led Yakma

Orange Pi Nedir?

Orange Pi kartları Raspberry Pi alternatifi Çin menşeili f/p mantığında kredi kartı boyutlarında tek bir karttan oluşan mini bilgisayar ürünüdür. Eğitim, hobi ve profesyonel projelerde kullanılabilir. Fakat Raspberry Pi’ye nazaran hala optimasyon problemleri bulunmakta fakat, temiz bir çalışma ile bu problemlerden kurtulabilirsiniz, fiyat olarak neredeyse çoğu RPI modeline göre aynı özellikleri yarı fiyatına alabilirsiniz, fakat kullanabileceğiz işletim sistemleri oldukça kısıtlı, pek çoğunda müdahele edilmen bir çok fonksiyon çalışmıyor, bunun yanında yaklaşık 24 farklı modeli var buda inceleme açısından bizi zor duruma sokuyor bu yüzden, parça parça ve problemi en az ve en çok tercih edilen modelleri inceleyeceğiz.

Orange Pi Plus 2

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi’nin 4. Segment son modelinin bir alternatifidir, daha önce çıkmış olmasına rağmen hemen hemen aynı özellikleri barındırır, bunun haricinden dahili Wi-Fi bağlantısı vardır ayrıca 2GB lık RAM’i Ekran kartı ile paylaşımlı durumdadır, masaüstü kullanım için çokça tercih edilen bir modeldir.

  • H3 dört çekirdek Cortex-A7 iş[email protected] (H.265/HEVC 4K destekler)
  • 2 GB DDR3 Bellek
  • Mali400MP2 GPU @600MHz (OpenGL ES 2.0 destekler)
  • Sata Bağlantısı
  • 40-pin GPIO
  • 60$

Aksesuar ve Aparatlar

GPIO pinleri sayesinde, diğer mikroişlemciler de ve arduino da kullandığımız tüm sensör ve modülleri kullanabilirsiniz, fakat sadece “Pi” Cihazlar için olan aksesuarlar şunlardır;

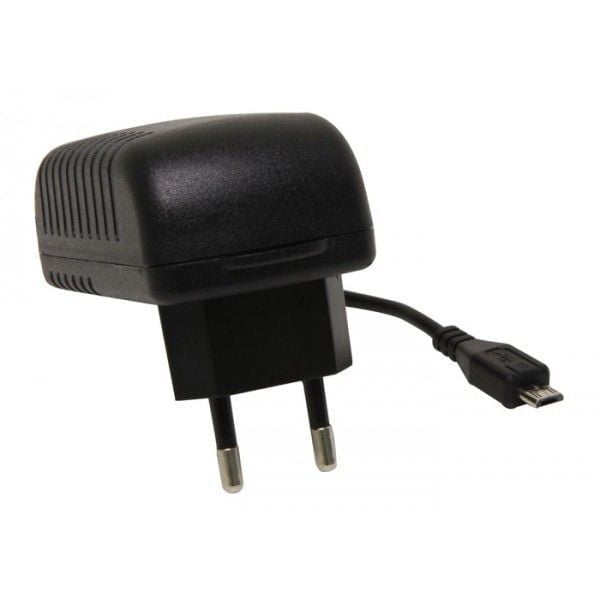

5V 2A DC Adaptör

Tek Kart Bilgisayarlar tek kart bilgisayarlar

SBC(Single Board Computer) kartlarının en önemli bileşenini güç kaynağı oluşturur, genel olarak hepsi 5V-2A ile çalışır, kullanacağınız adaptörün güvenilir olması, hem kartın performansı ve sağlığı açısından çok önemli fakat bunun yanında sizinde sağlığınız önemli, adaptör tercih ederken, adaptörün çıkışına dikkat etmek gerekiyor, bunun yanında işlemleriniz yüksek akım çekiyorsa, akım korumalı prizi tercih etmek oldukça yerinde bir tercih olacaktır.

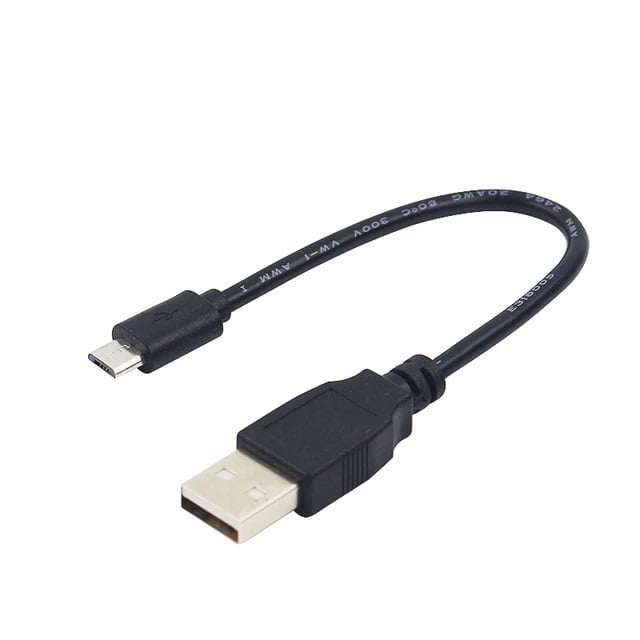

Adaptör-USB M Kablosu

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Bu kabloyu projelerimde oldukça fazla kullandım, prize uzak olan durumlarda powerbank’e bu kablo yardımı ile bağlanıp işlemleri gerçekleştirdim bu kabloyu seçerken önemli olan tek etmen uzunluk, kabloyu fazla uzun tutmamak gerekiyor.

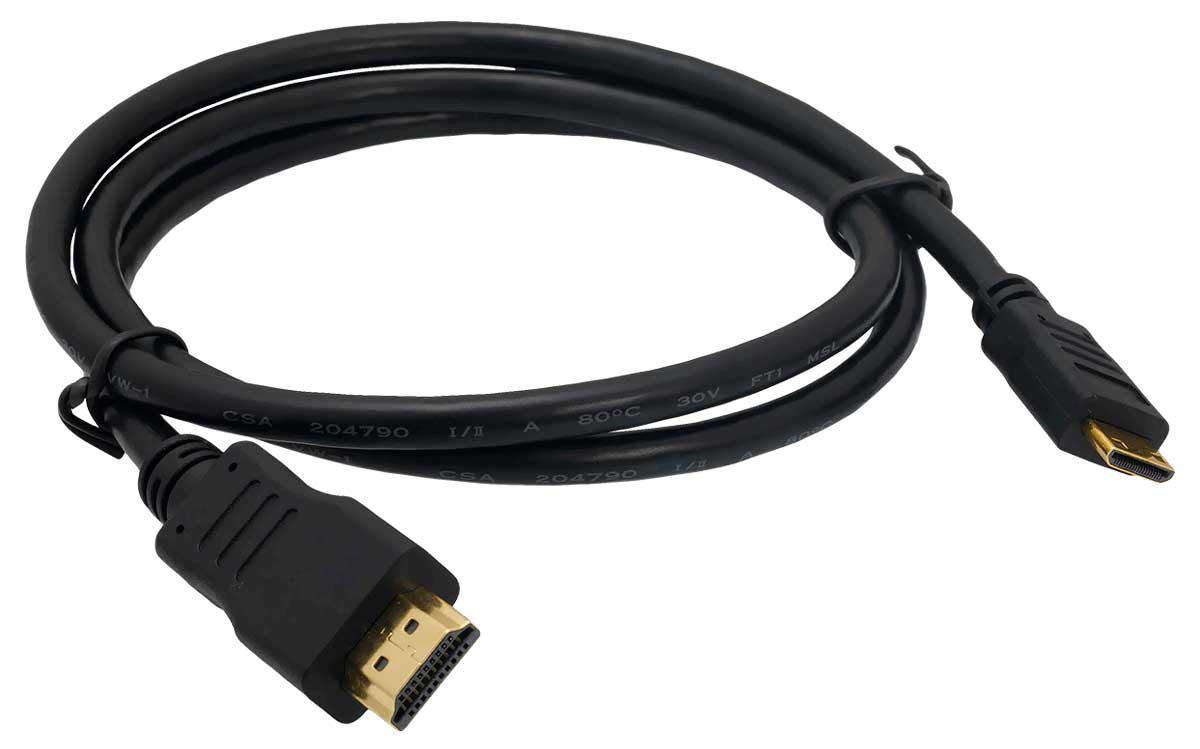

HDMI Kablo

Tek Kart Bilgisayarlar tek kart bilgisayarlar

HDMI kablo görüntü bağlatıları için kullanılıyor, çoğu kartlarda artık VGA çıkışı kullanılmıyor genel olarak hepsi HDMI soketli, ekran bağlantısı kurmak istiyorsanız bu kabloya sahip olmanız gerekiyor, fakat kodlama veya proje geliştirmek için ekran bağlantısına gerçekten gerek yok! Bir çok yolla kartınıza bağlanıp, cihazınıza tam erişim sağlayabilirsiniz.

Pi Fan – Aktif Soğutucu Modülü

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Tek Kart Bilgisayarınızın işlemcisinin ısınmasını önlemek için aktif soğutucu sınıfına giren Pi Fan kullanımı yapabilirsiniz. Tek Kart Bilgisayarınızı soğutmadan kullanmaya devam ettiğinizde ısınma işleminin belli değerleri aşması halinde işlemciniz zarar görebilir ve stabilitesi bozulabilir. Fan ile soğutursanız mikroişlemci sıcaklığı dengelenir ve uzun vadeli kullanıma imkan sağlar. Fakat, bu fan sadece kasalarla uyumludur yani bu fanı verimli olarak kullanmak için kartınıza uygun bir kasa ve işlemci üzerine termal macun vepasif soğutma bloğu koymakta fayda var.

Pasif Soğutucu Bloğu

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Tek Kart Bilgisayarınızın işlemcisinin ısınmasını önlemek için bu bloğu kullanmakta fayda var, fakat tam performans için ek olarak fan ve termal macun kullanmalısınız.

Akrilik Kasa (FAN monte edilmiş)

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Bu aksesuar sanırım günlük kullanım için en gerekli aksesuarlardan biri, fan ve soğutma bloğu montajından yanı sıra, kartın uzun ömürlü olmasını ve fiziksel darbelerden korunmasını sağlıyor bu yüzden olmazsa olmaz aksesuarlardan biri bu kasadır.

USB Wi-Fi Modülü

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Bu aksesuar kartınızda Wi-Fi modülü bulunmuyor ise oldukça gerekli ve kullanışlı bir modül, küçük boyutlarıyla yer kaplamaması ve düşük enerji tüketimi ile hızlı Wi-Fi bağlantıları kurabiliyor.

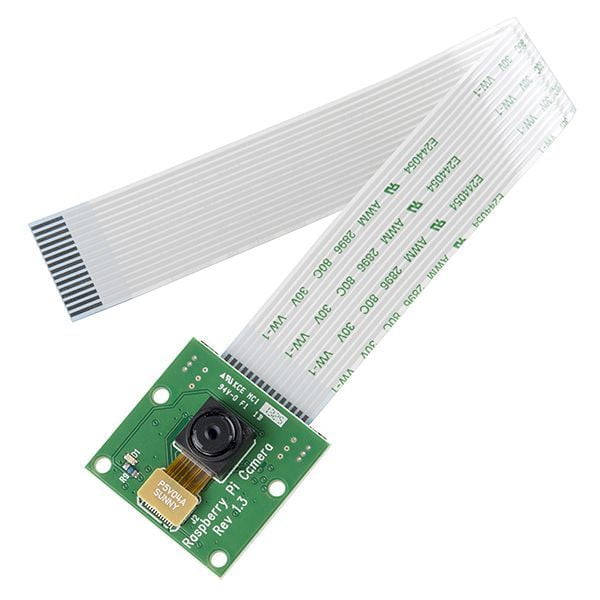

Pi Kamera Modülü

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Projenizi artık kamera modülüyle bir adım daha ileriye taşıyabilrsiniz. Kameranın üzerinde bulunduğu kartın boyutları 25x20mm olup, kamera dahil derinliği 9mm’dir. Hafif ve ufak olması kuracak olduğunuz mini bilgisayar sisteminde oldukça işinize yarayacaktır. 5 MP çözünürlüklü kamera üzerinde sabit odaklı bir lens bulunmaktadır. 2592 x 1944 piksel statik resim çözünürlüğü sunan kamera, video çekimlerinde ise 1080p30, 720p60 ve 640x480p60/90  çözünürlüğünü desteklemektedir. Kamera modülü Raspberry Pi üzerinde çalışan tüm işletim sistemlerini desteklemektedir.

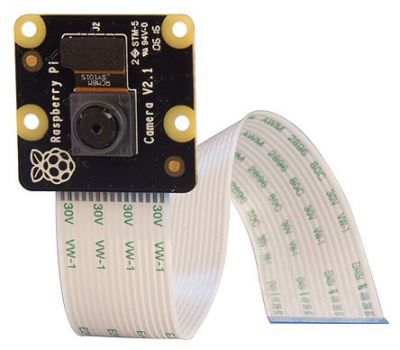

Kızılötesi Kamera Modülü

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Raspberry Pi yüksek çözünürlüklü kamera, üzerinde CSI konektörü bulunan tüm modeller ile uyumludur (yalnızca Pi Zero modelinde bu konektör bulunmamaktadır). Bu kamerayı, fotoğraf ve HD çözünürlükte video çekiminde kullanabilirsiniz. Time-lapse video ve ağır çekim için mükemmel bir tercihtir. Kamera modülü üzerinde Sony tarafından üretilen yüksek hassasiyetli ve yüksek hızlı video desteği sunan IMX219PQ görüntü algılayıcı sensör bulunmaktadır. Ayrıca otomatik beyaz dengesi, pozlama telafisi kontrolü ve ortam ışığı algılama gibi özellikleri de bulunmaktadır. Kızılötesi kameranın standart modelden tek farkı, IR (kızılötesi) filtre barındırmamasıdır. Bu sayede karanlık ortamlarda çok daha başarılı görüntüler elde edebilirsiniz.

Nextion Dokunmatik TFT LCD Modülü

Tek Kart Bilgisayarlar tek kart bilgisayarlar

Bu ürün donanım kısmında bir dizi TFT kartı ve yazılım kısmında ise – Nextion editoründen oluşmaktadır. Nextion TFT kartı iletişim için tek bir seri port kullanır. Böylelikle kablolamayla uğraşmak zorunda kalmazsınız. Çoğu mühendisin uygulama geliştirme konusunda çok zaman harcamalarına rağmen tatmin edici sonuçlara ulaşamadıklarını gözlemliyoruz. Nextion editörü butonlar, metin ekleme özelliği, ilerlme çubuğu, kaydırma çubuğu, enstrumantasyon paneli gibi çok kullanan ögeler sahiptir ve kapsamlı arabirim tasarımlarına olanak verir. Taşı-bırak özelliği programlama için harcayacağınız zamanı %99 azaltır.  WYSIWYG editörü sayesinde, GUI tasarlamak çok kolaydır.Nextion ailesinin HMI ürünlerini mevcut projelerinize uydurmak kolaydır. Tek yapmanız gereken bir UART eklemektir. 4.3/5/7/9 İnç olmak üzere 4 modeli kolaylıkla bulunabilir.
