Arduino Kara Şimşek Devresi Yapımı

C++ dilinin en temel yapılarından biri olan `for` döngüsünü pratik ve görsel olarak en iyi açıklayan proje şüphesiz Arduino Kara Şimşek (Knight Rider LED) uygulamasıdır.

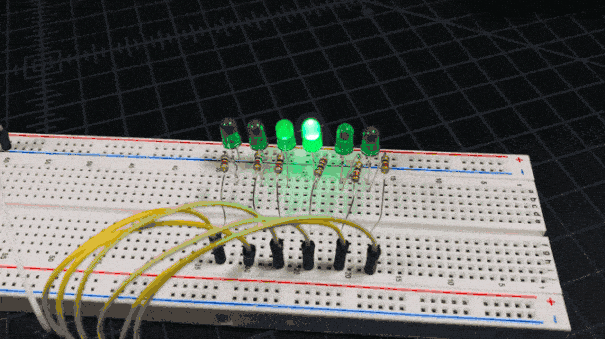

Arduino programlamaya yeni başlayanlar için döngülerin (loops) mantığını kavramak, algoritmik düşünme becerisini geliştiren en önemli adımlardan biridir. Bu projemizde, Arduino’ya bağlı 6 adet LED’i ardışık dijital pinler (Pin 2 ile Pin 7 arası) üzerinden kontrol ederek, ileri ve geri yönlü sırayla tarayan son derece estetik bir ışık efekti tasarlayacağız.

Bu popüler uygulama, adını 1980’li yılların efsanevi televizyon dizisi “Knight Rider” (Kara Şimşek) ve dizideki yapay zekaya sahip KITT isimli siyah Pontiac Trans Am otomobilin ön ızgarasında yer alan, kırmızı renkli kayan ışık efektinden alır. Donanımsal olarak son derece basit olmasına rağmen, yazılımsal döngü kontrol mantığını öğretmek adına mükemmel bir gömülü sistem uygulamasıdır.

Projenin Amacı ve Çözdüğü Problem

Programlamaya yeni başlayanların düştüğü en büyük hata, tekrar eden işlemler için sürekli aynı kod satırlarını kopyalayıp yapıştırmaktır. 6 farklı LED’i sırayla yakıp söndürmek için 12-15 satır kod yazmak ilk başta kolay görünebilir; peki ya 60 LED olsaydı?

İşte bu projenin temel amacı, donanımsal bileşenleri algoritmik bir döngüye (for) bağlayarak kod kalabalığını ortadan kaldırmak, işlemciyi ve hafızayı en verimli şekilde kullanmayı öğrenmektir. Adını 1980’lerin efsanevi dizisi Knight Rider‘daki yapay zekalı otomobil KITT’in ön ızgarasından alan bu zamansız proje, gömülü sistemlerin temel mantığını anlamak için biçilmiş kaftandır.

Arduino Kara Şimşek Projesi İçin Gerekli Malzemeler

• Arduino UNO: Projenin kontrol merkezi (Tüm Arduino kartlarıyla tam uyumludur).
• LED (6 Adet): Tercihen kırmızı renkli standart 5mm LED’ler.
• 220 Ω Direnç (6 Adet): LED’lerin üzerinden aşırı akım akmasını önlemek ve korumak amacıyla (Direnç hesaplamaları için direnç nedir ve nasıl kullanılır rehberimizden yararlanabilirsiniz).
• Breadboard ve Jumper Kablolar: Güvenli lehimsiz devre prototiplemesi için bağlantı elemanları.

Arduino Kara Şimşek Devre Şeması ve Kablolama Yapısı

Devre bağlantılarını kurarken LED’lerin yönüne (polaritesine) dikkat etmek gerekir. LED’lerin uzun bacağı anot (artı / +), kısa bacağı veya gövdesindeki düz kısım ise katot (eksi / -) ucunu temsil eder. Kablolama adımları şu şekildedir:

• Her bir LED’in anot bacağını akım sınırlama direnci üzerinden sırasıyla Arduino’nun 2, 3, 4, 5, 6 ve 7 numaralı dijital I/O pinlerine bağlayın.
• LED’lerin katot (eksi) bacaklarının tamamını breadboard üzerindeki ortak mavi şase hattına (GND) çekin.
• Breadboard üzerindeki ortak GND hattını Arduino UNO üzerindeki GND piniyle birleştirin.

Arduino Kara Şimşek Kaynak Kodları

Aşağıdaki kaynak kod, 2-7 numaralı dijital pinleri LED çıkışı olarak yapılandırırken kod kalabalığını önlemek için setup içerisinde for döngüsünü kullanır. loop döngüsündeki iki ayrı for yapısı ise ışığın sırayla ileriye ve geriye doğru taranmasını sağlar:

Gömülü Yazılımın Algoritmik Analizi

Bu proje, for döngüsünün tekrar eden donanımsal işlemleri ne kadar sadeleştirdiğini göstermesi bakımından mükemmel bir mühendislik örneğidir. Aynı LED yakma ve söndürme işlemlerini her bir pin için tek tek (satır satır yazarak) gerçekleştirmek yerine, bir sayaç değişkeniyle pin numaraları arasında gezinmek kodu son derece kompakt hale getirir. Projenin sunduğu temel öğretiler şunlardır:

• Sade ve Temiz Kod Mimarisi: Her LED için aynı işlem tekrarlanır, yalnızca hedef pin numarası değişir. Bu durum, döngülerin gömülü sistemlerdeki önemini ortaya koyar.
• Çift Yönlü Sayaç Kontrolü: İlk `for` döngüsünde i++ operatörüyle sayaç 2’den 7’ye doğru artırılırken, ikinci `for` döngüsünde i-- operatörüyle 7’den 2’ye doğru azaltılır. Bu sayede yön değiştirme mekanizması kavranır.
• Diziler ve Animasyonlara Giriş: Bu mantık, ilerleyen aşamalarda çoklu LED animasyonları, kayan yazılar, matris ekran kontrolü ve 7 segmentli gösterge projelerinin temelini oluşturur.

Daha ileri seviye bir optimizasyon adımı olarak, delay() fonksiyonu gibi işlemciyi bloke eden (blocking) komutlar yerine, millis() tabanlı donanımsal zamanlayıcı sayaçlarını kullanmak, çoklu görev (multitasking) yürütebilen profesyonel Arduino kod yapılarına geçmek açısından oldukça faydalıdır. Arduino geliştirme platformunun dahili kütüphane fonksiyonlarını incelemek için Arduino Resmi Dahili Örnekler (Built-in Examples) kılavuzuna göz atabilirsiniz.

Kara Şimşek projesini başarıyla tamamladıysanız, algoritmayı biraz daha geliştirmeye ne dersiniz?

Siz olsanız bu projede neyi farklı yapardınız? Örneğin, potansiyometre ekleyerek ışığın kayma hızını anlık olarak değiştirmek ya da butonlar yardımıyla farklı animasyon modları arasında geçiş yapmak harika birer geliştirme fikri olabilir. Yorumlarınızı ve modifiye ettiğiniz kodları topluluğumuzla paylaşmayı unutmayın!
