LM317 İle Ayarlanabilir DC Güç Kaynağı Yapımı

Güç kaynakları, elektronik projelerde en temel ihtiyaçlardan biridir. LM317 voltaj regülatör entegresi, basit ve etkili bir şekilde ayarlanabilir DC güç kaynağı yapımı için kullanılır. Bu içerikte, LM317 ile bir güç kaynağı yapımı için gerekli adımları, devre şemasını ve uygulama alanlarını ele alacağız.

LM317 ile sabit akım kaynağı içeriğine buradan ulaşabilirsiniz.

LM317 Nedir?

LM317, ayarlanabilir bir voltaj regülatörüdür ve çıkış voltajını 1.25V ile 37V arasında ayarlayabilir. Sabit voltaj regülatörlerinden farklı olarak, bir potansiyometre kullanılarak voltaj istenilen değere ayarlanabilir. Maksimum çıkış akımı maksimum 1.5A dir bu yüzden yüksek akım çeken projelerde kullanmamak gerekiyor. Giriş ve çıkış voltajları arasındaki maksimum fark ise 40V. Ayar pinine bağlanan dirence görede çıkış gerilimi ayarlanmış oluyor. LM317 veri sayfasına buradan ulaşabilirsiniz.

LM317 Özellikleri:

• Giriş voltajı: Maksimum 40V
• Çıkış voltajı: 1.25V – 37V
• Maksimum çıkış akımı: 1.5A
• Termal ve kısa devre koruması

Devrede Kullanılan Elemanlar

• LM317K / Soğutma Bloğu
• 220:24 20W Transformatör
• 1A Sigorta
• 1N4001 Diyot x4
• 100pF x2 & 2200uF Kapasitör
• 10k Potansiyometre
• Tercihen DC Volt ve Akım Göstergesi

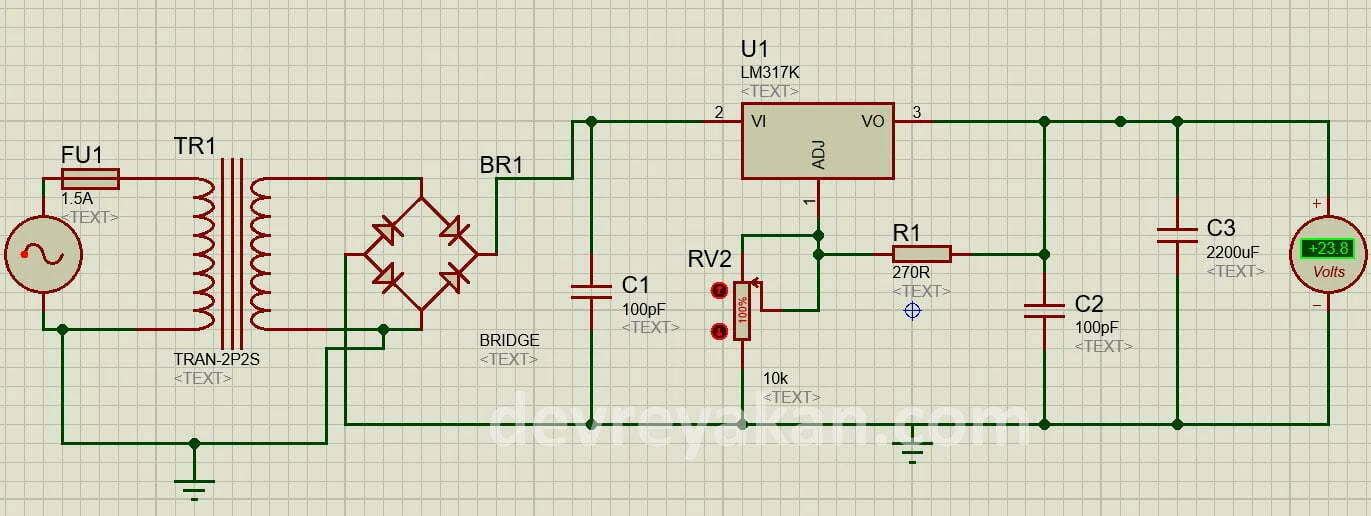

DC Güç Kaynağı Yapımı için Devre Şeması

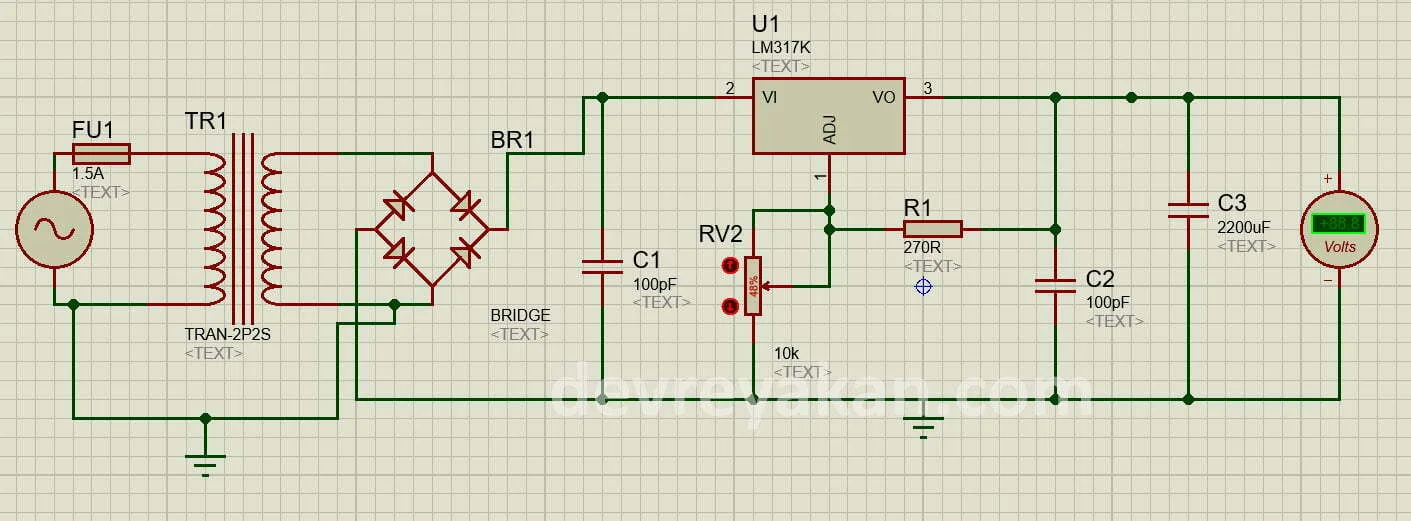

Şema Açıklaması

Devrenin sol kısmında, 220V AC (şehir hattı) trafo yardımıyıla istenilen gerilime düşürülür, ben burada 220Vu 24V’a düşüren bir trafo kullandım, LM317K regülatörünü baz alarak. Trafo çıkışındaki gerilim köprü doğrultucu kullanılarak yani 4 adet 1N4001 diyot ile DC gerilime dönüştürüldü. Devamında eklenen C1 kapasitörü ile dalga şeklini biraz daha stabil bir hala getirmiş olduk.

DC Güç kaynağı devresinde ikinci bölümde, çıkış geriliminin ayarlı hale getirilmesi ve regüle edilmesi, gerçekleştirilen DC Güç kaynağının çıkış akımının, güç kaynağının çıkışına bağlanacak yük direncinden ve çıkış gerilimi değişimlerinden etkilenmemesi için LM 317 regülator kullandık.

LM 317 devrede çıkış geriliminin değişimini ve regülasyon işlemini sağlayan devre bölümünün gerçekleştirmiştir. Güç kaynağı devresinde çıkış gerilimi LM 317’nin 2 nolu bacağına bağlanan 10K ohm Pot ile ayarlanmaktadır. Ayrıca farklı voltaj değerleri için LM317 için bir kaç hesap yapmanız gerekiyor.

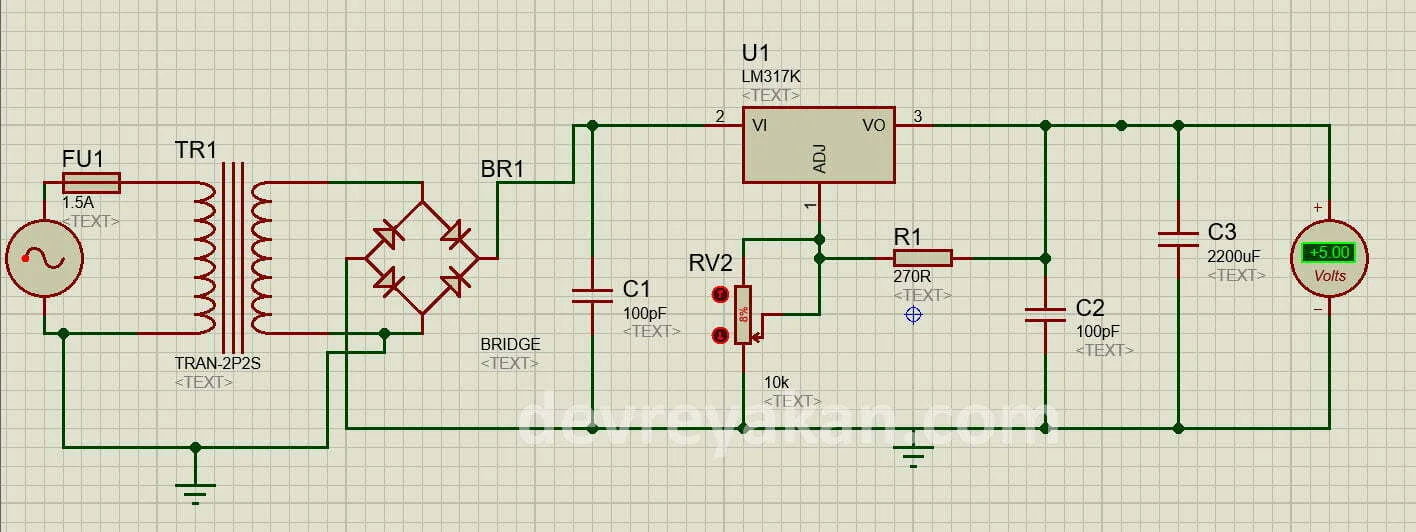

Potansiyometre Testleri

Potansiyometre %8 Civarlarında Çıkış Voltajı:5V

Potansiyometre %100 Civarlarında Çıkış Voltajı:23V

Dikkat Edilmesi Gerekenler

• Soğutucu Kullanımı: LM317 yüksek akımlarda ısınabilir, bu nedenle bir soğutucu takılması önerilir.
• Giriş Voltajı: Çıkış voltajı, giriş voltajından en az 3V daha düşük olmalıdır.
• Akım Limiti: Maksimum 1.5A akımı aşmayın. Daha yüksek akımlar için ek güç transistörleri kullanılabilir.

LM317 Çıkış Voltajı Nasıl Hesaplanır?

LM317’nin en sevilen tarafı, iki dirençle kolayca ayarlanabilmesidir. Temel formül aşağıdaki gibidir:

Vout = 1.25 x (1 + R2/R1) + Iadj x R2

Pratikte Iadj değeri küçük olduğu için çoğu uygulamada ihmal edilir. Yaygın kullanımda R1 değeri 220Ω veya 240Ω seçilir, R2 ise potansiyometre ile ayarlanır. Böylece çıkış voltajı istenen aralıkta hassas şekilde ayarlanabilir.

Örnek Hesap

R1 = 240Ω ve R2 = 1.68kΩ seçildiğinde yaklaşık çıkış voltajı:

Vout ≈ 1.25 x (1 + 1680 / 240) = 10V

Bu hesaplama yöntemiyle laboratuvar tipi ayarlı kaynaklar için hedef voltajlar hızlıca bulunabilir.

Trafo ve Doğrultma Katı Seçimi

LM317 tabanlı bir güç kaynağında sonuç kalitesini en çok etkileyen kısım trafo ve filtreleme katıdır. AC’den DC’ye dönüşümden sonra oluşan dalgalanma (ripple), çıkış kararlılığını doğrudan etkiler.

• Trafo seçimi: Hedef maksimum çıkış voltajına göre yeterli sekonder voltaj seçilmelidir.
• Diyot seçimi: 1N400x serisi düşük/orta akım için uygundur; akım yükseldikçe daha güçlü diyotlar düşünülmelidir.
• Filtre kondansatörü: Kapasite arttıkça ripple azalır, ancak ilk akım darbeleri de artar.
• Sigorta: Primer ve sekonder hatta uygun sigorta kullanımı güvenlik açısından önemlidir.

Isı Hesabı ve Soğutucu Gereksinimi

Lineer regülatörlerde en kritik konu ısıdır. LM317 üzerinde harcanan güç yaklaşık olarak aşağıdaki formülle bulunur:

P = (Vin – Vout) x Iout

Örneğin Vin = 20V, Vout = 5V ve Iout = 1A için regülatör üzerinde yaklaşık 15W ısı oluşur. Bu değer ciddi ısınma demektir; uygun boyutlu soğutucu olmadan güvenli çalışma beklenmemelidir.

Adım Adım Test ve Kalibrasyon

1. Boşta test: İlk açılışta yük bağlamadan çıkış voltaj aralığını kontrol edin.
2. Düşük yük testi: Küçük bir yük direnci ile gerilim düşümünü gözlemleyin.
3. Maksimum hedef testi: Tasarlanan akım seviyesine yakın koşulda ısınmayı ölçün.
4. Uzun süreli test: En az 15-30 dakika çalıştırarak termal dengeyi kontrol edin.
5. Kalibrasyon: Potansiyometre üzerinde 5V, 9V, 12V gibi referans noktaları işaretleyin.

Güvenlik ve Dayanıklılık Önerileri

• Şebeke tarafında çalışırken devre enerjisini kesmeden bağlantı değiştirmeyin.
• Kutu içi kullanımda havalandırma boşluğu bırakın.
• Çıkışa ters polariteye karşı koruma diyodu eklemeyi değerlendirin.
• Kısa devre testlerini kısa süreli ve kontrollü yapın.
• Multimetre problarının sağlam ve izole olduğundan emin olun.

Hangi Projelerde Kullanılabilir?

• Arduino ve mikrodenetleyici geliştirme masası beslemeleri
• LED sürme ve aydınlatma prototipleri
• Sensör ve analog devre test düzenekleri
• Laboratuvar tipi düşük/orta akım ayarlı güç kaynakları
• Eğitim amaçlı temel güç elektroniği deneyleri

Sık Sorulan Sorular

LM317 ile 0V çıkış alınabilir mi?

Standart bağlantıda hayır. LM317 referans yapısı nedeniyle tipik olarak 1.25V altına inmez. 0V’a yaklaşmak için ek negatif referans veya farklı topoloji gerekir.

LM317 ile 24V sabit çıkış alınır mı?

Evet, giriş voltajı ve dropout payı uygunsa direnç bölücü doğru hesaplanarak 24V’a yakın sabit çıkış elde edilebilir.

SMPS yerine LM317 neden kullanılır?

LM317 çözümleri daha basit ve düşük gürültülü olabilir. Ancak verim açısından SMPS sistemler genellikle daha avantajlıdır. İhtiyaca göre seçim yapılmalıdır.

Sonuç olarak LM317, doğru bileşen seçimi ve dikkatli termal tasarımla birlikte oldukça kullanışlı bir ayarlanabilir güç kaynağı çözümü sunar. Özellikle öğrenme, prototipleme ve düşük/orta akım ihtiyaçlarında halen en pratik seçeneklerden biridir.
