Arduino ile Buton Kullanımı Pull Up Direnç

Buton, anahtar ve dijital giriş devrelerinde en sık karşılaşılan konulardan biri pull up direnç ve pull-down direnç kullanımıdır. Bu dirençler, mikrodenetleyici giriş pininin boştayken rastgele değerler okumasını önler ve giriş seviyesini kararlı hale getirir. Çoğu uygulamada bu görev için direnç kullanılır ve yaygın tercih 10k ohm civarındadır.

Bu yazıda buton kullanımında neden pull-up veya pull-down dirence ihtiyaç duyulduğunu, iki yöntem arasındaki farkı ve Arduino’nun dahili INPUT_PULLUP özelliğinin nasıl çalıştığını ele alacağız. Her ne kadar örnekler Arduino üzerinden anlatılsa da, burada açıklanan mantık mikrodenetleyiciler, dijital entegreler ve genel elektronik devreler için aynı şekilde geçerlidir.

Eğer bir giriş pini doğrudan butona bağlanır ve kararlı bir referans seviyesine çekilmezse, pin floating yani belirsiz durumda kalabilir. Böyle bir durumda çevresel gürültü, kablo uzunluğu veya devredeki kaçak etkiler nedeniyle pin bazen 1, bazen 0 okuyabilir. Bu yüzden buton devrelerinde bir referans direnci kullanmak temel tasarım kurallarından biridir.

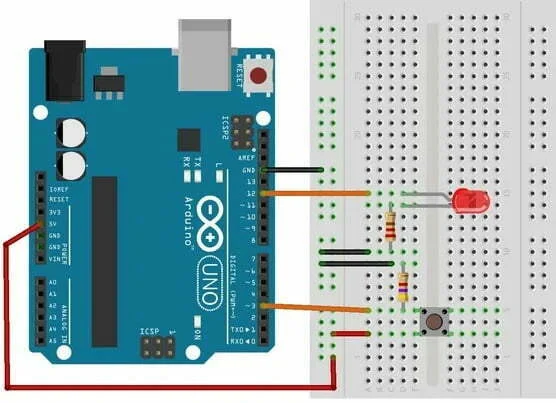

Pull Down Direnç

Pull-down direncinde giriş pini, bir direnç üzerinden toprağa bağlanır. Böylece butona basılmadığında pinin varsayılan seviyesi LOW (0) olur. Butona basıldığında ise pin doğrudan besleme hattına bağlanır ve HIGH (1) seviyesi okunur.

Bu yapının amacı, buton açık durumdayken girişin boşa çıkmasını önlemektir. Direnç doğrudan toprağa bağlı olduğu için pin kararlı biçimde 0 seviyesinde tutulur. Butona basıldığında direnç üzerinden çok küçük bir akım toprağa akar; bu da kısa devre oluşmasını önler ve giriş seviyesinin güvenli biçimde değişmesini sağlar.

Pull-down direnci özellikle “butona basılınca 1 olsun” mantığının istendiği uygulamalarda tercih edilir. Ancak bazı kartlarda veya mikrodenetleyici ailelerinde dahili pull-down desteği bulunmayabilir; bu durumda harici direnç kullanmak gerekir.

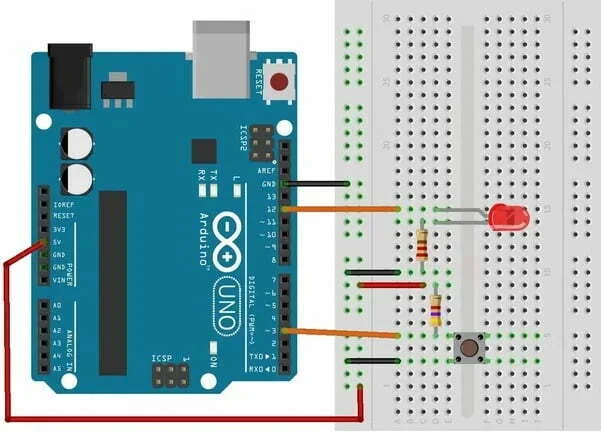

Pull Up Direnç

Pull-up direncinde ise giriş pini bir direnç üzerinden besleme hattına bağlanır. Bu durumda butona basılmadığında pinin seviyesi HIGH (1) olur. Butona basıldığında pin toprağa çekilir ve giriş LOW (0) olarak okunur.

Yani pull-up devrelerde lojik tersine çalışır: butona basılmıyorsa 1, basılıyorsa 0 okunur. Bu ilk bakışta kafa karıştırıcı görünse de, pratikte oldukça yaygın ve avantajlı bir yöntemdir. Çünkü birçok mikrodenetleyicide dahili pull-up direnci hazır olarak bulunur; böylece harici direnç gereksinimi azalır.

Pull-up direnci aynı zamanda butona basıldığında besleme ile toprağın doğrudan kısa devre olmasını da önler. Direnç olmadan yapılan bağlantılar, özellikle yanlış tasarlanmış giriş devrelerinde gereksiz akım çekilmesine neden olabilir. Pull-down devrelerde olduğu gibi burada da yaygın tercih 10k ohm seviyesidir; ancak uygulamaya göre 4.7k ile 47k arasında farklı değerler de kullanılabilir.

Arduino Dahili Pull Up Direnci

Arduino’da harici direnç kullanmadan buton okumak için INPUT_PULLUP modu kullanılabilir. Bu mod etkinleştirildiğinde pin, mikrodenetleyici içindeki dahili pull-up direnci ile besleme seviyesine çekilir. AVR tabanlı birçok Arduino kartında bu iç direnç genellikle yaklaşık 20k ohm ile 50k ohm aralığındadır.

Bu kullanımda butonun bir ucu giriş pinine, diğer ucu ise GND’ye bağlanır. Sonuç olarak butona basılmadığında giriş 1, butona basıldığında ise 0 okunur. Yani kod yazarken mantığın ters olduğunu unutmamak gerekir. Birçok başlangıç seviyesi projede yaşanan hataların sebebi, tam olarak bu ters lojik durumunun gözden kaçmasıdır.

Dahili pull-up kullanmanın avantajı devreyi sadeleştirmesidir. Özellikle breadboard üzerinde hızlı prototipleme yaparken harici direnç ihtiyacını ortadan kaldırır. Ancak çok uzun kablolu, yüksek gürültülü veya endüstriyel ortamlarda daha düşük değerli harici dirençlerle daha kararlı sonuçlar almak gerekebilir.

Arduino Dahili Pull Up Kodu

Hangi Yöntem Ne Zaman Tercih Edilmeli?

• Hızlı ve sade kurulum istiyorsanız: Arduino dahili pull-up en pratik yöntemdir.
• Butona basılınca lojik 1 görmek istiyorsanız: Pull-down bağlantı daha uygun olabilir.
• Gürültülü ortamlarda çalışıyorsanız: Harici direnç kullanmak daha kararlı sonuç verebilir.
• Farklı lojik seviyeleri veya özel giriş yapıları varsa: Harici tasarım daha kontrollü olur.

Sık Yapılan Hatalar

• Direnç kullanmadan buton bağlamak: Floating giriş nedeniyle rastgele okumalar oluşur.
• Ters lojik durumunu unutmak: INPUT_PULLUP kullanıldığında basılı durum 0 olarak okunur.
• Buton sıçramasını göz ardı etmek: Tek basış birden fazla tetikleme oluşturabilir; debounce gerekebilir.
• Uzun kablolarda korumasız kullanım: Gürültü kaynaklı hatalı tetiklemeler görülebilir.

Sonuç

Pull-up ve pull-down dirençler, dijital giriş devrelerinin kararlı çalışması için vazgeçilmezdir. Buton gibi basit görünen elemanlarda bile doğru dirençleme yapılmadığında sistem güvenilmez hale gelebilir. Bu yüzden giriş pinlerini her zaman tanımlı bir lojik seviyeye çekmek gerekir.

Arduino projelerinde çoğu zaman dahili INPUT_PULLUP özelliği işleri oldukça kolaylaştırır. Ancak uygulamanın gereksinimine göre harici pull-up veya pull-down direnç kullanmak hâlâ en doğru çözüm olabilir. Temel mantığı kavradığınızda, bu yöntemleri sadece Arduino’da değil, tüm dijital elektronik projelerinde güvenle uygulayabilirsiniz.
