3D yazıcı ile üretilebilen atölye eşyaları, kolay prototiplenebilir olmaları ve kişiye özel ergonomik ihtiyaçlara göre modifiye edilebilmeleri sayesinde elektronik laboratuvarları ve mekanik atölyelerin vazgeçilmez unsurlarıdır. Doğru dilimleme parametreleri ve uygun mühendislik polimerleri (PLA, PETG, ABS, TPU veya Karbon Fiber takviyeli Naylon) tercih edildiğinde, bu fonksiyonel aparatlar yüksek mekanik yüklere dayanabilir ve profesyonel endüstriyel muadillerinin yerini alabilir.
Bu kılavuzda, atölyenizde üretkenliği en üst düzeye çıkaracak ve iş güvenliğini artıracak 10 adet 3D basılabilir fonksiyonel atölye aparatını, malzeme seçimleri ve mukavemet artırıcı dilimleme parametreleriyle birlikte inceliyoruz.

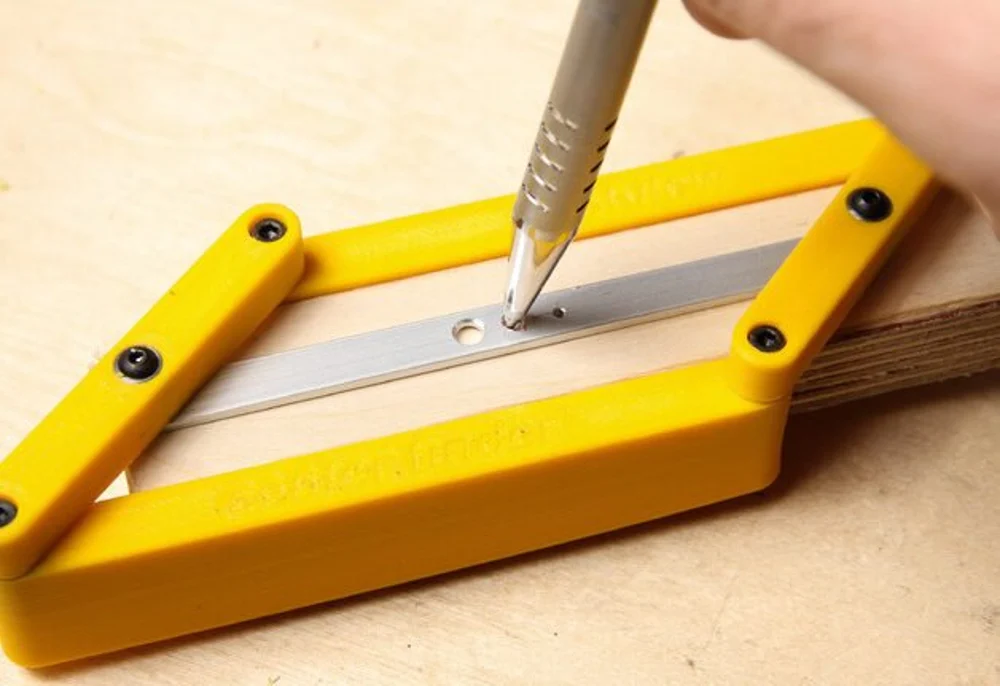

1. Hassas Merkez Bulma Aparatı (Center Finder)
Dairesel, kare veya dikdörtgen kesitli ham malzemelerin (ahşap, alüminyum veya plastik çubuklar) tam geometrik merkezini bulmak hassas markalama için kritik öneme sahiptir. Basit geometri ilkelerine dayanan merkez bulucu aparat, 90 derecelik iki referans kenarı ve tam ortadan geçen bir cetvel kılavuzu vasıtasıyla malzemenin merkez eksenini saniyeler içinde çizmenizi sağlar.
Malzeme ve Baskı Önerisi: Boyutsal kararlılık (minimal büzülme) çok önemli olduğundan bu aparat PLA veya PETG ile basılmalıdır. Duvar çizgi sayısı (wall lines) en az 3 olmalı ve yüzey pürüzsüzlüğü için 0.16 mm veya 0.2 mm katman yüksekliği tercih edilmelidir.
- Dikey Profil Merkez Bulma Aparatı Tasarımı
- Kare ve Yuvarlak Profiller İçin Merkez Bulucu
- Matkap Kılavuzlu Yuvarlak Çubuk Merkezleyici Tasarımı
2. Metrik Vida ve Somun Ölçüm Cetveli
Atölyede karışık halde duran vidaların metrik diş adımlarını (M2, M3, M4, M5 vb.) ve milimetre cinsinden boylarını (4 mm ila 50 mm) doğru tespit etmek yanlış montajları önler. Bu aparat, vida dişlerinin doğrudan oturacağı erkek dişli yuvaları ve vida boyunu sıfır referansıyla ölçecek bir cetveli entegre barındırır.
Okunabilirlik İçin Renk Değişimi: Cetvel üzerindeki rakamların ve çizgilerin net görünmesi için dilimleyicide Z yüksekliğine göre renk değişimi (M600 komutu) ayarlanarak yazıların farklı renkte bir filamentle basılması (örn. siyah zemin üzerine beyaz yazı) şiddetle önerilir. Bu konuda daha detaylı bilgi için baskı ortasında filament değişimi rehberimizi inceleyebilirsiniz.
3. Ayarlanabilir Ergonomik Zımpara Aparatı
3D yazdırılan plastik parçaların veya küçük ahşap modellerin son işlem (post-processing) aşamasında, zımpara kağıdının el altında kaymadan gergin tutulması gerekir. Bu ayarlanabilir zımpara çubuğu, standart şerit zımpara kağıtlarını gergi mekanizmasıyla sabitleyerek düzgün yüzey düzleme işlerine olanak tanır.
Mukavemet Parametreleri: Sürekli el baskısına maruz kalacağından ve gergi cıvatası gerilim altında duracağından, bu parça en az %40 doluluk (infill) oranı ve Gyroid dolgu deseniyle basılmalıdır. Gyroid deseni parçaya izotropik (her yönde eşit) mukavemet kazandırır.
4. Toz Toplama Hazneli Duvar Delme Kılavuzu
Matkapla duvar delerken ortaya çıkan ince sıva ve beton tozu hem çevre kirliliğine hem de solunum yolu risklerine yol açar. Bu aparat, matkap ucunun tam dik açıyla girmesini sağlayan çelik burç yuvalarının yanı sıra, dökülen tozları yerçekimiyle yakalayıp toplayan entegre bir siklonik toplama haznesine sahiptir.
5. Güvenli Kablo Dış Kılıf Sıyırıcı (Wire Stripper)
Çok damarlı elektrik kablolarının iç iletkenlerine zarar vermeden dış PVC yalıtkan kılıfını sıyırmak zordur. Bu çocuk/kullanıcı dostu kablo sıyırıcı aparat, standart bir traş bıçağı (maket bıçağı ucu) yuvası ve kabloyu dairesel olarak döndüren yaylı mekanizması sayesinde kablo dış kılıfını milimetrik derinlikte çizer ve güvenle soyar.
6. Lojik Kilitlemeli Çapraz Cımbız (Cross Tweezers)
Küçük SMD direnç, kondansatör veya kablo uçlarını lehimlerken sürekli cımbızı sıkmak parmak yorgunluğuna neden olur. Çapraz çalışan cımbız (reverse action), doğal durumda kapalı durur ve üzerine basıldığında açılır. Parçayı tutmak için kullanıcının efor sarf etmesine gerek yoktur; plastiğin kendi elastik geri çağırma kuvvetiyle parçayı kavrar.
Baskı Kalitesi: Yay etkisini optimize etmek ve lehimleme esnasındaki ısıya dayanabilmesi için bu aparatın PETG veya Polikarbonat (PC) ile, minimum 4 çeper hattı (wall line count) ile basılması gerekir.
7. El Vidalı Hızlı İş Kelepçesi (Screw Clamp)
Yapıştırma veya montaj işlemlerinde iki parçayı geçici olarak sıkıştırmak için kelepçeler şarttır. Tamamen plastikten üretilen vidalı kelepçe tasarımları, trapez dişli vidaları sayesinde yüksek sıkıştırma basıncı uygulayabilir.
Mekanik Dayanım İpuçları: Vida dişlerinin diş sıyırmasını önlemek için katmanlar arası yapışmanın maksimum olması gerekir. Bu amaçla soğutucu fan devrini azaltarak ve yavaş hızda basarak katman difüzyonunu artırın. PETG bu iş için PLA’ya göre çok daha yüksek darbe ve çekme mukavemeti sunar.

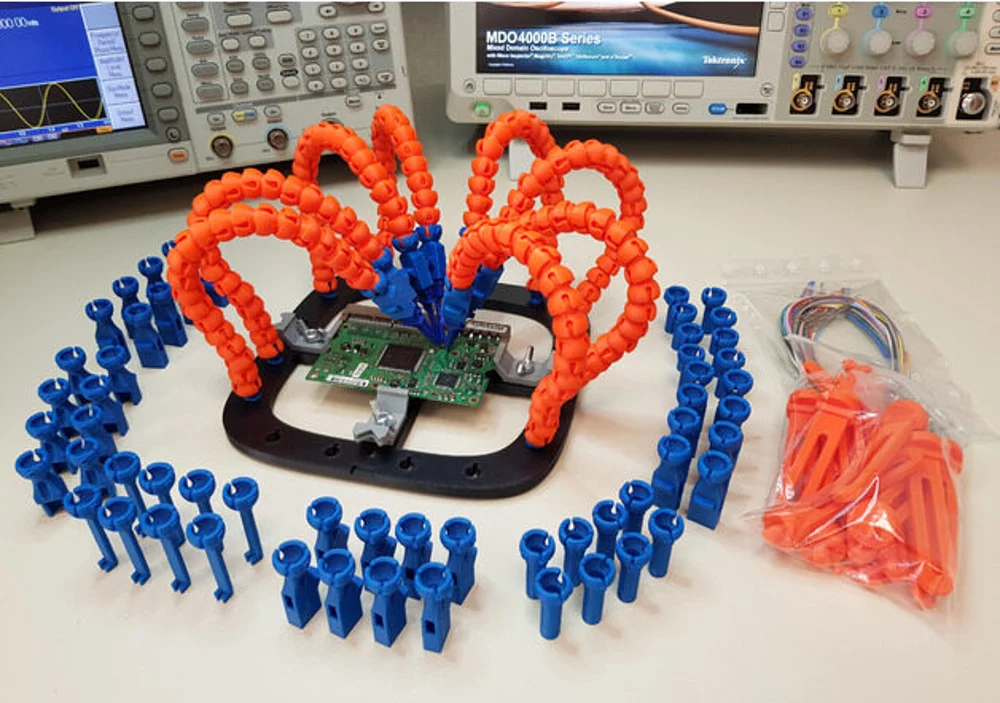

8. Çok Kollu PCB Lehimleme İstasyonu (Helping Hands)
Elektronik kart lehimlemesi yaparken büyüteci, PCB’yi ve lehimlenecek kabloyu aynı anda tutmak için “üçüncü bir ele” ihtiyaç duyulur. Esnek mafsallı ahtapot kolları ve timsah klipsleri barındıran bu istasyon, karmaşık prototiplemelerde mükemmel bir konumsal kararlılık sunar.
9. Laboratuvar Tipi Masa Mengenesi (Machine Vise)
Hafif zımpara, eğeleme, kesme veya delme işlemleri esnasında parçaları tezgah üzerine sabitlemek iş güvenliği açısından hayati önem taşır. Tamamen 3D basılabilen bu makine mengenesi, çene tasarımları ve kalın trapezoid mili sayesinde parça üzerinde kararlı bir baskı kurabilir.
Kaymaz Ped Entegrasyonu: Mengene çenelerinin sert plastiği hassas elektronik kutularına zarar verebilir. Çene uçlarına TPU (Esnek filament) ile basılmış yumuşak kaymaz pedler yapıştırarak hem parça yüzeyini koruyabilir hem de tutunma sürtünmesini katlayabilirsiniz.

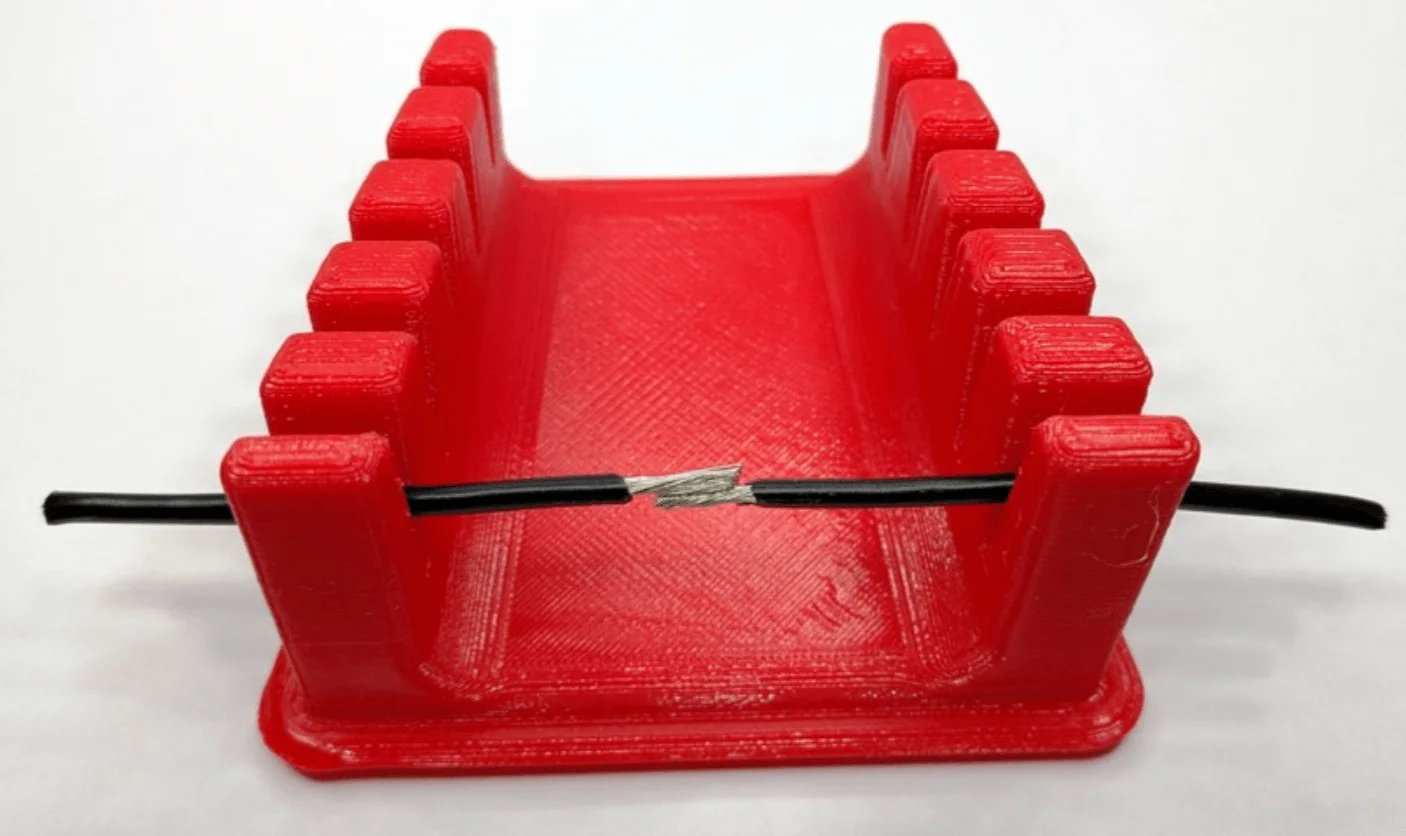

10. Hızlı Kablo Ekleme ve Lehimleme Yardımcısı
İki kabloyu “Western Union” veya ek tarzında lehimlemeden önce havada sabitlemek zordur. Bu minyatür aparat, iki yaylı tırnağı ile kabloları aynı eksende karşı karşıya sabitler, böylece havya ve lehimi iki elinizle rahatça kullanarak lehimleme yapabilirsiniz.
Sıcaklık Direnci Notu: Lehimleme esnasında havyadan yayılan dolaylı ısıya dayanabilmesi için bu parçanın PETG veya Karbon Fiber dolgulu Naylon (PA-CF) ile basılması, erime riskini minimuma indirecektir.
Atölye Eşyaları: Mühendislik Mukavemet Tablosu ve Dilimleme Önerileri
Fonksiyonel atölye araçları basılırken standart süs eşyası (örneğin heykelcik) ayarları kullanılmamalıdır. Eşyaların mukavemetini optimize etmek için aşağıdaki dilimleme parametreleri standartlaştırılmalıdır:
| Aparat Türü | Önerilen Polimer | Minimum Duvar Sayısı (Wall Lines) | Önerilen Dolgu (Infill) Deseni ve Oranı |
|---|---|---|---|
| Ölçüm Cihazları (Merkez bulucu, vida cetveli) | PLA | 3 Çeper | Izgara (Grid) / %25 |
| Mekanik Gerilimli Aparatlar (Mengene, Kelepçe, Cımbız) | PETG | 5 – 6 Çeper | Gyroid veya 3D Honeycomb / %50+ |
| Sıcaklık Temaslı Aparatlar (Lehimleme yardımcısı, PCB kolu) | PA-CF veya ABS | 4 Çeper | Kübik (Cubic) / %40 |
Katmanlı imalat yöntemlerinde parça mukavemetini artıran iç dolgu geometrileri, anizotropik dayanım analizleri ve mekanik gerilim sönümleme metodolojileri hakkında daha akademik referanslara NIST Additive Manufacturing resmi kütüphanesinden ulaşarak atölye tasarımlarınızı geliştirebilirsiniz.
