Arduino LCD Menü Yapımı
Bu yazımızda Arduino LCD Menüsü yapıyoruz. Kullanım açısından bir çok yere entegre edebilirsiniz, biz süreli ısıtma gibi bir konsept ile kodları yazdık, küçük değiştirmeler ile istediğiniz yönde geliştirebilirsiniz, birkaç bilgi ile yazımıza başlıyoruz.

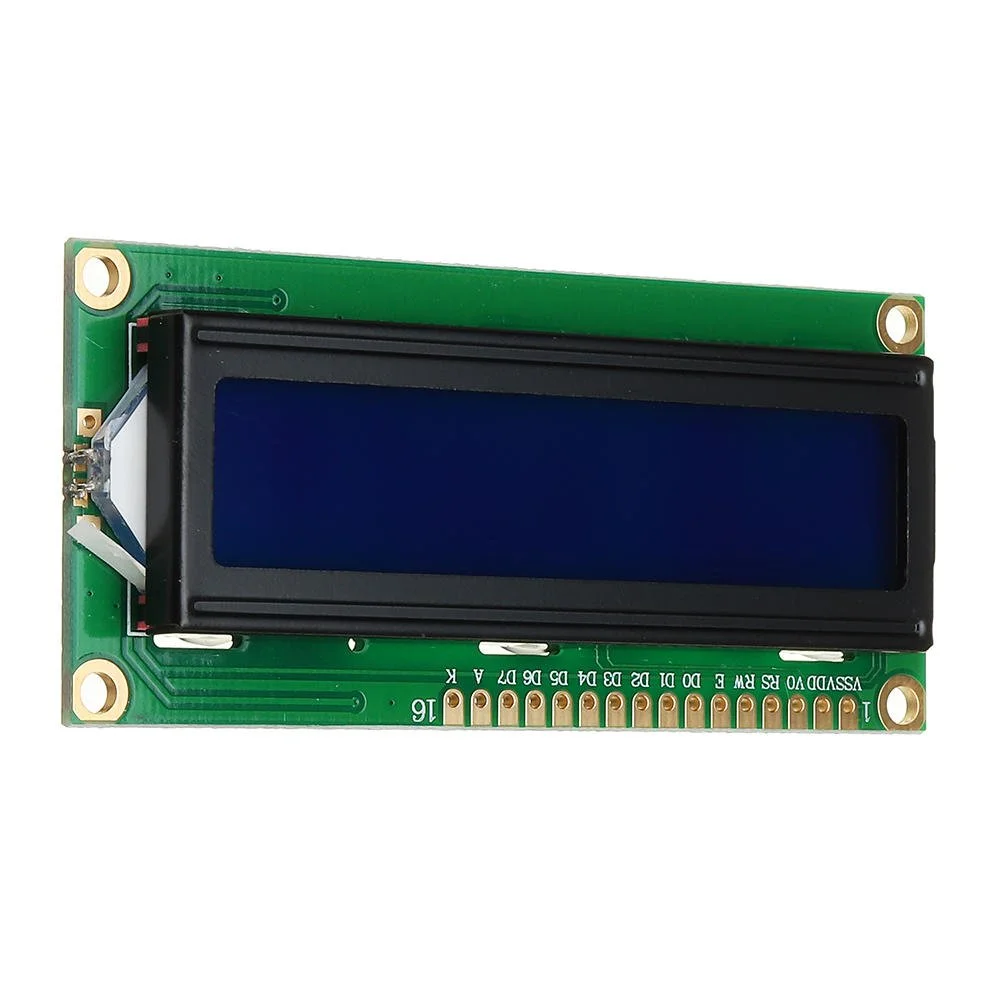

LCD Nedir?
LCD, Liquid Crystal Display yani Sıvı Kristal Ekran elektrikle kutuplanan sıvının ışığı tek fazlı geçirmesi ve önüne eklenen bir kutuplanma filtresi ile gözle görülebilmesi ilkesine dayanan bir görüntü teknolojisidir. LCD katmanları bir araya geldiklerinde paneller meydana gelir. Panellerin çalışma mantığı en basit haliyle, üzerindeki özelleşmiş hücrelerin iyon katmanı tarafından şekillendirilmesi ve elektrik akımıyla görüntü oluşturulması şeklindedir

Kullanılacak Malzemeler
- Arduino yada Atmel İşlemci
- LCD Modülü (Tercihen I2CP Entegreli)
- DHT11 Isı Sensörü, Kullandığım Metal Probe
- 10K ohm direnç x4
- Breadboard
- Buton x2
- Kablo / Jumper
- Opsiyonel Potensiyometre 1K/10K

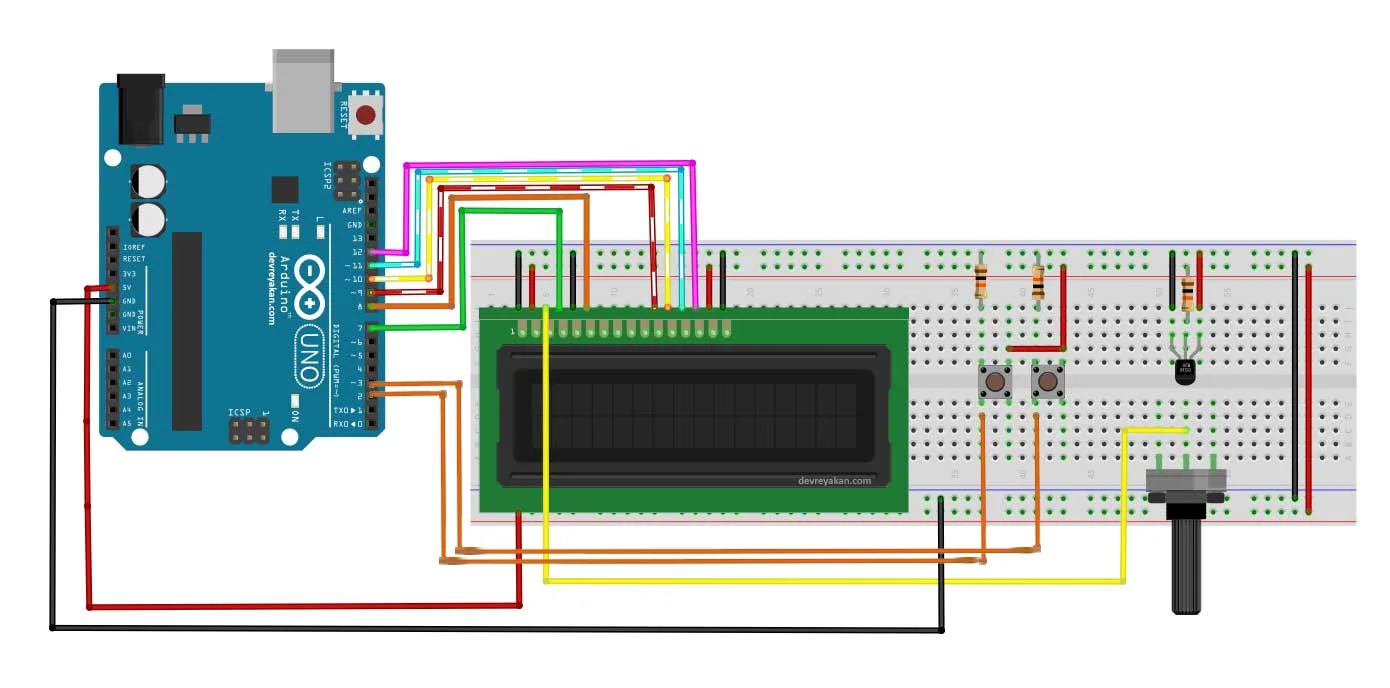

Devre Şeması

Bağlantı Listesi
Butonların birini Arduino’nun dijital 2.pinine diğerini, dijital 3.pine bağlamayı unutmayın.
LCD Modülü | Arduino UNO |
---|---|
A | 5V VCC |
K | GND |
D4 | 9 |
D5 | 10 |
D6 | 11 |
D7 | 12 |
RS | 7 |
RW | GND |
VSS | GND |
VDD | 5V VCC |
E | 8 |
Eğer ekran parlaklığı için potensiyometre kullanacaksanız, V0 pinini potensiyometrenin orta bacağına bağlamanız gerekiyor, kullanmak istemiyorsanız eğer, Arduino PWM yardımı ile önceden belirleyebilirisinz, yada doğrudan VCC bağlayarak sabit parlaklık elde edebilirsiniz, fakat en kullanışlı durum, önceden pwm ile voltaj/parlaklık belirlemek. Ayrıca butonlar pull down direnç olarak kullanıldı, daha önce pull down hakkında bir yazı paylaşmıştık buradan okuyabilirsiniz. Kodun içinde DHT11 pinin görebilirsiniz.

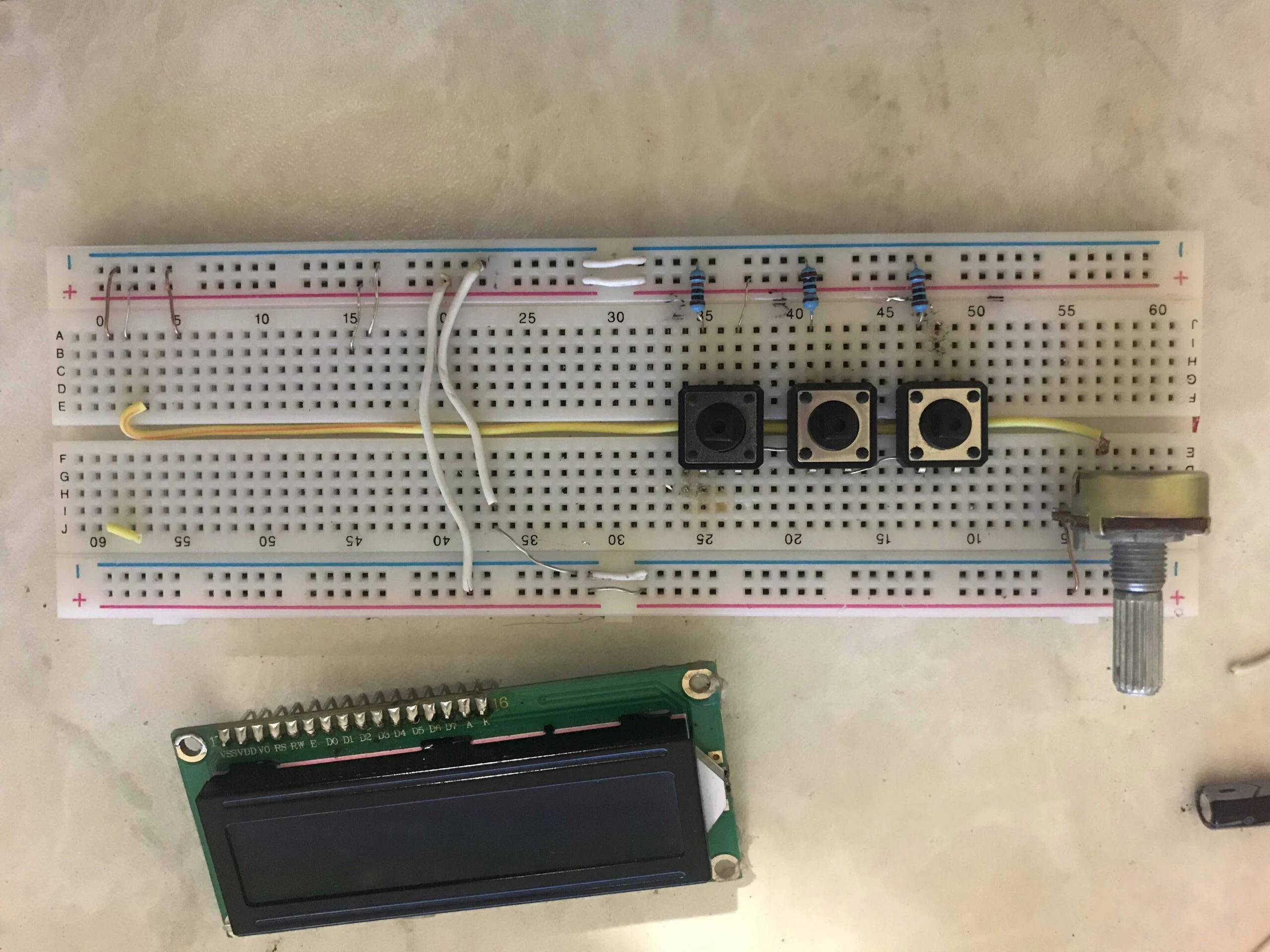

Breadboard Yerleştirmesi
Görüntü kirliliği olmaması için en uygun şekilde yerleştirmeye çalıştım, ortadan geçen sarı kablo, LCD’nin V0 pinine gidiyor yani parlaklık için kullanılıyor
Butonların dirence giden bacağına, giriş pinlerine takıyoruz. Diğer bacak ise VCC’ye gidiyor.
Solda görülen tek teller ise LCD’nin GND ve VCC girişleri için.

Arduino LCD Menü Kodu
Uzun olduğu için drive üzerine yüklendi, buradan ulaşabilirsiniz.
Açıklamalar
I2C modüllü bir LCD modülü olursa daha kaliteli ve kolay bir işlem yapılabilir, bu şekildeyken gereksiz sayıda kablo kullanılıyor, haliyle kartın işlem yeteneği kısıtlanıyor, ayrıca görüntü olarakta hoş durmuyor. Eğer pull-down kullanmak istemezseniz arduino’da doğrudan bulunan pull-downı kullanabilirsiniz, bu yüzden bir kütüphane daha ekledim, butonları kod içinde atıyarak sorunsuz kullanılabilir.
Son Hal



Terimler ve Sayfa Sözlüğü
PWM: Açılımı Pulse Width Modulation yani Sinyal Genişlik Modülasyonu olan bu teknik, sinyal işleme veya sinyal aktarma gibi daha çok elektronik devrelerin yanı sıra Arduino veya elektrik makineleri gibi özel uygulama alanlarında da yer alan bir tekniktir.
GND: Eksi bağlantısının yapılacağı bölümdür, Türkçeye şaşe, toprak olarak çevirilir.
VCC: Collector Collector Voltage yani devreye bağlanacak olan güç kaynağının eksi bağlantısı yapılacak bölümdür.
I2C(IIC): I2C 2 adet pin üzerinden iletişim kurmayı sağlayan bir yazılım protokolüdür. Philips ( NXP ) firması tarafından oluşturulmuştur.
