Elektrik dağıtım sistemi, yüksek gerilim iletim şebekesinden gelen elektrik enerjisinin; evlerimize, ticari işletmelerimize ve sanayi tesislerimize güvenli, sürekli ve yüksek verimlilikte ulaştırılmasını sağlayan hayati bir altyapıdır. Sahne arkasında sessizce çalışan bu sistemler; elektriği kayıpsız yönlendirmek, korumak ve ölçmek amacıyla koordineli şekilde çalışan birçok kritik donanımdan oluşur. Bu içeriğimizde, elektrik dağıtım sistemlerinin temel bileşenlerini ele alarak işlevlerine, yapısal özelliklerine ve şebeke için önemlerine ışık tutacağız. Eğer elektrik mühendisliği öğrencisi, teknisyen veya elektrik şebekelerinin temel çalışma altyapısını kavramak isteyen bir meraklıysanız, bu teknik kılavuz tam size göre.
Yüksek ve Alçak Gerilim Devre Kesicileri (Breakers)
Elektrik dağıtım şebekesinin en önemli güvenlik ve kontrol elemanı devre kesicilerdir. Şebekenin ilk savunma hattını oluşturan kesiciler, aşırı yük ve kısa devre gibi elektriksel hata durumlarında devreyi keserek sistem donanımlarını yüksek akım tahribatından korur. Anormal bir akım artışı saptandığında otomatik olarak açma yaparak sistem hasarlarını önler ve can güvenliği risklerini en aza indirir. Güç devrelerindeki yüksek akım kesme kapasitelerini ve tasarımlarını belirleyen IEEE Devre Kesici standardı bu alandaki küresel standart test ve tasarım parametrelerini belirler.
Dağıtım Transformatörleri (Trafolar)
Dağıtım transformatörleri, orta gerilim (OG) dağıtım hatlarındaki gerilim seviyelerini (11kV – 36kV) son kullanıcıların cihazlarında güvenle tüketebileceği alçak gerilim (AG – 220V/380V) seviyelerine düşürmekle yükümlüdür. Bu trafolar, dağıtım ağındaki enerji verimliliğinin artırılmasında, ısı kayıplarının en aza indirilmesinde ve kararlı bir gerilim seviyesi sunulmasında kritik bir rol oynar.
Elektrik Dağıtım Panoları (Dağıtım Merkezleri)
Dağıtım panoları veya sigorta/kesici kutuları, bina veya tesis içerisindeki ana besleme hattından gelen enerjiyi tali devrelere güvenle bölen merkezi ünitelerdir. Bu panolar; elektrik akışını kontrol eden, reaktif güç kompanzasyonu sağlayan ve kısa devre anında devreyi açan sigortalar, şalterler ve devre kesiciler gibi koruyucu donanımları bünyesinde barındırır. Düzenli ve güvenli bir güç akışı yönetimi sunarlar.
İletken Bakır ve Alüminyum Baralar (Busbars)

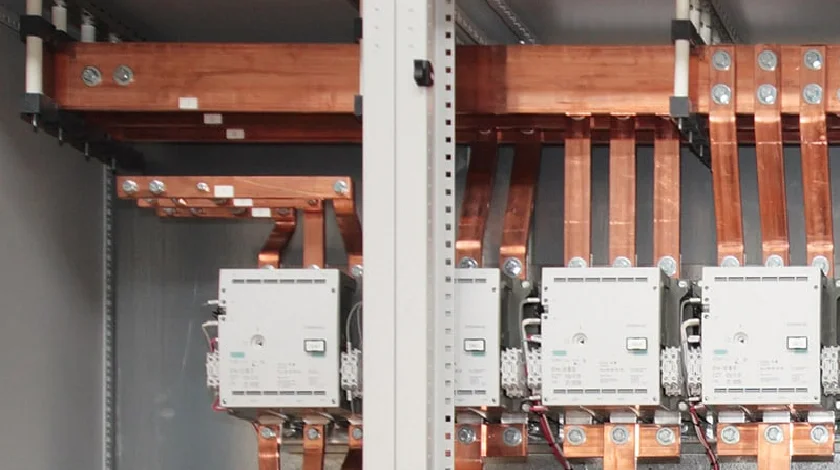

Baralar; dağıtım panoları, trafolar ve şalt merkezleri içerisinde yüksek güç ve akımı güvenle taşımak amacıyla kullanılan yüksek iletkenliğe sahip dikdörtgen kesitli yalın metal (bakır veya alüminyum) çubuklardır. Panolar içerisindeki kablo karmaşasını engelleyerek birden çok devrenin tek bir kaynaktan beslenmesini sağlayan rijit ve emniyetli omurgalardır. Minimum kontak direnci sunacak şekilde boyutlandırılırlar.
Şalt Donanımları ve Modüler Hücreler (Switchgear)
Şalt donanımı; dağıtım şebekesinde devrelerin güvenle açılıp kapatılmasını, izole edilmesini ve korunmasını sağlayan devre kesiciler, ayırıcılar (seksiyonel), sigortalar ve toprak bıçaklarının metal mahfazalı panolar içerisindeki kombinasyonudur. İşletme güvenliğini en üst düzeye çıkaran bu hücreler; bakım, onarım veya arıza anında ilgili hattın şebekeden fiziksel olarak tamamen yalıtılmasını sağlar.
Elektrik Sayaçları ve Ölçü Sistemleri
Elektrik sayaçları, tüketilen aktif ve reaktif elektrik enerjisini hassas bir şekilde ölçen, kaydeden ve faturalandırmayı sağlayan ölçü donanımlarıdır. Günümüzde akıllı sayaç teknolojileri (AMR/AMI) sayesinde, çekilen anlık güç, talep (demand) sınırları ve güç kalitesi parametreleri kablosuz olarak doğrudan dağıtım şirketinin merkezine aktarılabilmektedir.
Sonuç
Elektrik dağıtım sistemlerinin donanımsal bileşenlerini, görevlerini ve birbiriyle olan fiziksel etkileşimini anlamak; güçlü, kararlı ve arızalara hızlı tepki veren modern elektrik şebekelerini tasarlamanın ilk adımıdır. Devre kesicilerden transformatörlere, baralardan akıllı sayaçlara kadar her bir parça, güvenli ve verimli enerji arzında kritik bir sorumluluk üstlenir. Bu koordinasyon, şehirlerimizin kesintisiz aydınlanmasını ve sanayimizin durmaksızın dönmesini sağlayan temel güçtür.
