Bu içeriğimizde, modern güç sistemlerinin belkemiği olan IEC 61850 standardının tüm inceliklerini, önemini ve enerji sektörünün geleceğini nasıl şekillendirdiğini keşfedeceğiz. Elektrik güç sistemlerinin sürekli gelişen yapısında; verimli, güvenilir, hızlı ve standartlaştırılmış iletişim protokollerine duyulan ihtiyaç her geçen gün artmaktadır. Akıllı şebeke ve trafo merkezlerinin iletişim kurma, verileri yönetme ve genel şebeke performansını iyileştirme biçiminde devrim yaratan bu uluslararası standardı detaylarıyla inceleyelim.
IEC 61850 Standardının Doğuşu
Uluslararası Elektroteknik Komisyonu (IEC) tarafından elektrik şebekeleri için geliştirilen IEC 61850 iletişim standardı, trafo merkezlerindeki farklı cihazların haberleşme protokollerini ortak bir zeminde buluşturma ihtiyacından doğmuştur. Bu standart geliştirilmeden önce, trafo merkezleri farklı üreticilere ait özel (tescilli) protokollerin bir karışımını kullanıyordu. Bu durum, cihazlar arası uyumluluğu (birlikte çalışabilirliği) zorlaştıran, karmaşık, yüksek maliyetli ve entegrasyonu güç bir ağ yapısı ortaya çıkarıyordu.
Temel İlkeler
Standardın temel amacı, bir trafo merkezinde bulunan tüm elektronik kontrol ve koruma cihazları arasındaki iletişimi ve veri alışverişini standart bir protokol yapısına kavuşturmaktır. Koruma röleleri, kontrolörler, uzak uç birimleri (RTU) ve sayaçlar gibi farklı donanımların birbirleriyle sorunsuz bir şekilde haberleşebilmesi için evrensel bir dil tanımlar.
Nesne Yönelimli Modelleme Paradigması
IEC 61850, veri modellemesinde nesne yönelimli (object-oriented) bir yaklaşım benimser. Sabit veri adreslerine veya modbus register tanımlarına dayanmak yerine, trafo merkezindeki fiziksel verileri öznitelikleri, durumları ve davranışları olan dijital nesneler olarak temsil eder. Bu modern yaklaşım esneklik ve genişletilebilirlik sağlayarak şebekenin yeni gereksinimlere kolayca uyum sağlamasını kolaylaştırır.
IEC 61850 Standart Yapısının Temel Bileşenleri
Trafo Merkezi Yapılandırma Dili (SCL)
SCL (Substation Configuration Language), cihazların konfigürasyonunu, veri modellerini ve trafo merkezi içindeki fiziksel/mantıksal ilişkilerini tanımlamak için XML tabanlı ortak bir dildir. Trafo merkezi otomasyon projelerinin tasarım, mühendislik ve devreye alma aşamalarında mühendisler için kritik bir kolaylık sağlar.
Ortak Veri Sınıfları (CDC)
Sistem; aşırı akım koruma, gerilim ölçümü, kesici kontrolü ve durum izleme gibi çeşitli trafo merkezi işlevleri için standartlaştırılmış veri sınıfları sunar. Bu sınıflar, farklı markaların ürettiği cihazlar arasında veri uyumsuzluğu yaşanmasını tamamen engeller.
Hızlı İletişim Hizmetleri

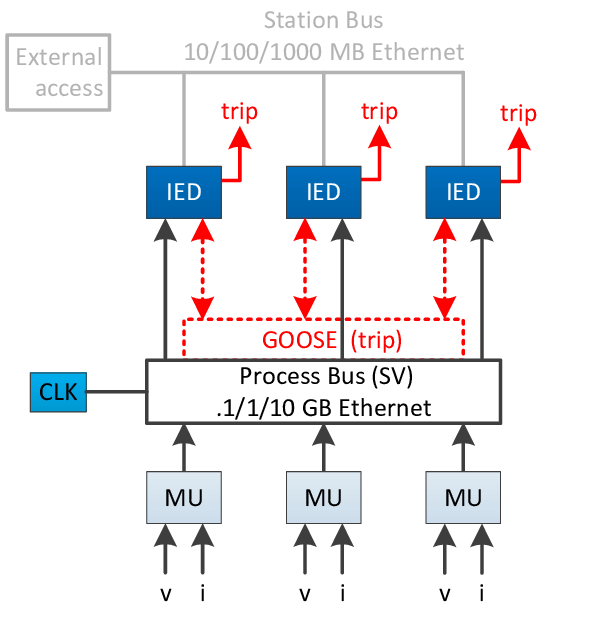

Standart, cihazlar arasında yüksek hızlı ve gerçek zamanlı iletişim sağlayan GOOSE (Generic Object-Oriented Substation Event) ve Örneklenmiş Değerler (Sampled Values – SV) gibi özel iletişim katmanlarını tanımlar. Bu hizmetler, şebekedeki anlık arıza tespiti, izolasyonu ve koruma kilitleme (interlocking) işlemleri için hayati öneme sahiptir.
IEC 61850’nin Sağladığı Avantajlar
Üst Düzey Birlikte Çalışabilirlik (Interoperability)
Farklı üreticilerin donanımları arasında tam uyumluluk sunarak işletmeleri tek bir markaya bağımlı kalmaktan (satıcı kilidi) kurtarır. Yatırımcılar ve mühendisler artık trafo merkezlerinde teknik ihtiyaçlarına en uygun farklı ekipmanları serbestçe bir arada kullanabilir.
Daha Hızlı Arıza Tespiti ve Koruma Reaksiyonu
GOOSE servisinin sunduğu mikrosaniyeler mertebesindeki gerçek zamanlı haberleşme yeteneği, arızaların anında izole edilmesini sağlayarak elektrik kesintisi sürelerini en aza indirir. Bu durum genel şebeke kararlılığını ve güvenilirliğini doğrudan artırır.
Düşük Kablolama ve Bakım Maliyeti
Geleneksel trafo merkezlerindeki kilometrelerce uzunluktaki ağır bakır kablo bağlantıları, yerini yüksek hızlı fiber optik Ethernet altyapısına bırakır. Bu dijitalleşme, hem ilk kurulum maliyetlerini hem de fiziksel kabloların bakım ve test karmaşıklığını önemli ölçüde azaltır.
Entegre Siber Güvenlik Katmanı
IEC 61850, IEC 62351 standardı ile entegre çalışarak kritik enerji altyapılarının siber tehditlere karşı korunmasını sağlayan şifreleme, kimlik doğrulama ve veri bütünlüğü mekanizmalarını bünyesinde barındırır.
Uygulama ve Şebeke Modernizasyonu Süreci
Akıllı Şebekelere (Smart Grid) Geçiş
Standart, akıllı şebeke teknolojilerinin entegrasyonunu büyük ölçüde kolaylaştırır. Trafo merkezleri ile merkezi kontrol sistemleri (SCADA) arasında çift yönlü veri akışı sunarak talep tahmini, yük atma ve dinamik şebeke yönetimi stratejilerini mümkün kılar.
Yenilenebilir Enerji Kaynaklarının Entegrasyonu
Güneş, rüzgar ve hidroelektrik gibi yenilenebilir enerji kaynaklarının dağıtık yapısını ve dalgalı üretim karakterini yönetmek zordur. IEC 61850, anlık üretim verilerini ve şebeke parametrelerini gerçek zamanlı izleyerek yeşil enerjinin güvenle şebekeye bağlanmasını destekler.
Gelişmiş Varlık Yönetimi ve Kestirimci Bakım
Güç trafoları ve kesiciler gibi yüksek maliyetli ekipmanlardan gelen anlık sıcaklık, gaz ve aşınma verileri IEC 61850 üzerinden sürekli izlenebilir. Böylece kestirimci bakım (predictive maintenance) uygulamaları yaygınlaşarak plansız arıza duruşları ve bakım bütçeleri optimize edilir.
Eski (Legacy) Sistemlerin Entegrasyonu
Mevcut trafo merkezlerinin IEC 61850 uyumlu hale getirilmesi sürecinde en büyük zorluk eski ekipmanlardır. Bu aşamada eski protokolleri (Modbus, DNP3, IEC 60870-5-104) yeni standarda dönüştüren protokol çevirici gateway cihazları ve geçiş stratejileri dikkatle planlanmalıdır.
Personel Eğitimi ve Teknik Uzmanlık
IEC 61850 tabanlı bir sistemi tasarlamak ve işletmek; klasik röle mühendisliğinin yanı sıra endüstriyel Ethernet ağları, switch yapılandırmaları ve siber güvenlik gibi bilişim teknolojileri (IT) alanında da uzmanlık gerektirir. Dağıtım şirketlerinin bu dönüşümü yönetmek için personel eğitimine yatırım yapması şarttır.
Küresel Enerji Altyapısında Standardizasyon
Dünya genelinde elektrik dağıtım ve iletim şirketleri tarafından kabul edilen bu evrensel dil, sınırları aşan enerji iletim hatlarının senkronizasyonunu da kolaylaştırır. Ayrıca rüzgar enerjisi için geliştirilen IEC 61400-25 ve güneş enerjisi izleme sistemleri için kullanılan diğer uluslararası regülasyonlar ile tam uyum içerisinde çalışarak uçtan uca akıllı bir enerji ekosistemi oluşturulmasını sağlar.
Geleceğin Enerji Teknolojileri ve Sürdürülebilirlik
Önümüzdeki süreçte trafo merkezlerinde uç bilişim (edge computing) ve yapay zeka entegrasyonuyla arıza tahminleme modellerinin devreye alınması planlanmaktadır. İklim krizine bağlı aşırı hava olaylarına, siber saldırılara ve şebeke kararsızlıklarına karşı IEC 61850 dinamik yapısıyla gelişmeye devam edecektir.
Elektrikli araç şarj istasyonları ve enerji depolama tesislerinin de şebekeye eklenmesiyle birlikte bu standart, dağıtık enerji kaynaklarının anlık dengelenmesinde vazgeçilmez bir dijital araç olmaya devam edecektir. Cihazlarınızın kontrol ve izleme altyapısını güçlendirmek adına elektrik sistemlerinde kullanılan koruma röleleri için hazırladığımız dağıtım hattı koruma sistemleri içeriğimizi de okuyabilirsiniz.
