ESP32 JTAG ve debug portlarının devre dışı bırakılması; sahaya sürülen gömülü sistemlerin tersine mühendislik faaliyetlerine, yetkisiz bellek analizlerine ve kötü amaçlı yazılım enjeksiyonlarına karşı korunmasında en önemli savunma hattıdır. IoT donanımlarının güvenliğini sağlamada en kritik aşamalardan biri, geliştirme süreci tamamlandıktan sonra açık bırakılan fiziksel kapıların kapatılmasıdır.
Açık bırakılan fiziksel JTAG pinleri, bir saldırganın işlemciyi doğrudan durdurup (halt) register seviyesinde kontrol etmesine, şifrelenmemiş Flash bellek içeriğini dump etmesine (kopyalamasına) zemin hazırlar. Bu makalemizde, ESP32 donanım hata ayıklama (debug) portlarının nasıl çalıştığını, neden kapatılmaları gerektiğini ve kalıcı eFuse hücre yakma yöntemleri ile bu portları nasıl bloke edebileceğinizi adım adım inceleyeceğiz. ESP32 için özel olarak hazırladığımız tersine mühendislik ve güvenlik kılavuzlarına buradan erişebilirsiniz.
ESP32 JTAG ve Hata Ayıklama Portlarının İşlevsel Rolü
JTAG (Joint Test Action Group) ve UART tabanlı hata ayıklama (debug) arayüzleri, gömülü sistem geliştirme ve donanım doğrulama süreçlerinin vazgeçilmez parçalarıdır. ESP32 bünyesindeki JTAG modülü, işlemcinin iç yürütme birimlerine doğrudan donanımsal erişim sağlayarak kesme noktaları (breakpoint) koymaya, CPU register durumlarını okumaya ve bellek haritasını gerçek zamanlı izlemeye olanak tanır.
Ancak bu gelişmiş donanım erişim yeteneği, ürün seri üretime geçip sahaya dağıtıldığında çok büyük bir siber güvenlik açığına dönüşür. Fiziksel olarak cihaza erişim sağlayan bir saldırgan, açık olan JTAG arayüzünü kullanarak şu tehlikeli senaryoları hayata geçirebilir:
- Şifrelenmemiş Belleğin Okunması: RAM ve harici Flash bellek içerisindeki kritik verilerin, API şifrelerinin ve özel şifreleme anahtarlarının doğrudan çalınması,
- Firmware Manipülasyonu: Bootloader veya partition tablolarının bypass edilerek belleğe uzaktan tespit edilemeyen zararlı kodların enjekte edilmesi,
- Tersine Mühendislik ve Fikri Mülkiyet Hırsızlığı: Cihazın çalışma mantığının ve özel algoritmalarının decompile (tersine derleme) edilerek kopyalanması.
Geliştiricilerin siber zayiatları önlemek adına üretim aşamasından (Production) hemen önce bu portları kalıcı olarak kilitlenmesi elzemdir.
ESP32 JTAG Donanım Arayüzü Nasıl Çalışır?

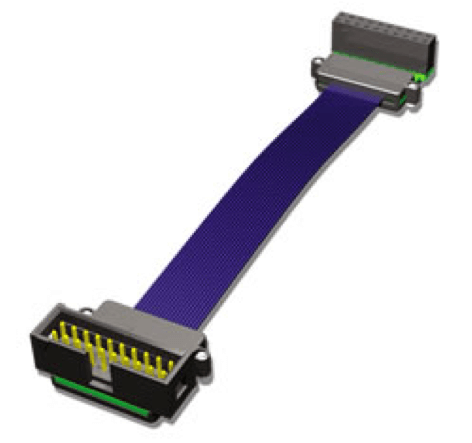

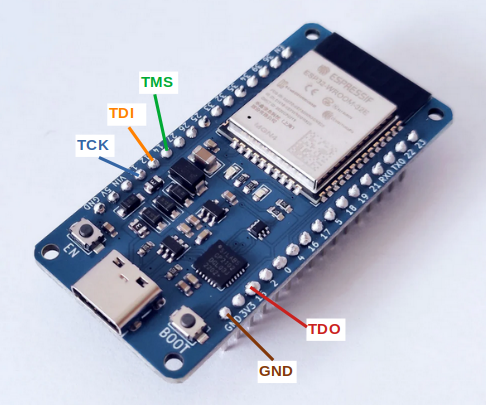

ESP32 mikrodenetleyicisinde JTAG arayüzü, IEEE 1149.1 standartlarına uygun olarak tasarlanmış olan dört temel fiziksel sinyal pini üzerinden çalışır:
- TDI (Test Data In): İşlemciye gönderilecek test verilerinin giriş hattı,
- TDO (Test Data Out): İşlemciden dönecek durum ve veri yanıtlarının çıkış hattı,
- TCK (Test Clock): Veri transferini senkronize eden donanımsal saat sinyali hattı,
- TMS (Test Mode Select): Test durum makinesinin (TAP Controller) geçişlerini yöneten kontrol hattı.
Bu donanım pinleri, GDB hata ayıklayıcıları ve popüler OpenOCD (Open On-Chip Debugger) gibi profesyonel donanım analiz araçları vasıtasıyla kontrol edilir. Güvenli bir donanım mimarisi oluşturmak için bu pinlerin geliştirme sonrası veri yollarıyla olan ilişkisi tamamen koparılmalıdır.
ESP32 JTAG ve Debug Portlarını Kapatma Teknikleri
ESP32 platformunda hata ayıklama yeteneklerini sınırlandırmak veya tamamen engellemek için hem donanımsal hem de yazılımsal düzeyde iki farklı strateji uygulayabilirsiniz:
1. eFuse Elektronik Sigortaları ile Donanımsal ve Kalıcı Kilitleme
ESP32 içerisinde yer alan eFuse (elektronik sigorta) hücreleri, üzerine yalnızca bir kez yüksek gerilim uygulanarak eritilen ve kalıcı olarak durum değiştiren donanımsal koruma bitleridir. JTAG arayüzünü donanımsal düzeyde tamamen kapatmak için eFuse haritasındaki şu kritik parametrelerin yakılması gerekir:
| eFuse Parametre İsmi | Siber Güvenlik Açısından İşlevi |
|---|---|
| JTAG_DISABLE | JTAG donanım arayüzünü fiziksel ve kalıcı olarak tamamen kapatır. |
| DISABLE_DL_EN | UART portu üzerinden bootloader moduna geçilerek flash bellek dump edilmesini engeller. |
| SECURE_BOOT_EN | Donanımsal Secure Boot doğrulamasını zorunlu kılar. |
| FLASH_CRYPT_CNT | Flash Şifreleme katmanını kilitler ve yetkisiz flash okumalarını önler. |
JTAG erişimini eFuse üzerinden kalıcı olarak kapatmak için resmi Espressif Python araçlarını (esptool paketinin bir parçası olan espefuse) kullanabilirsiniz:
- Cihaz Seri Bağlantısını Sağlayın: Bilgisayarınızı ESP32’nin UART arayüzüne bağlayın.
- Mevcut eFuse Durumunu Kontrol Edin: Cihazın güvenlik bitlerinin güncel haritasını çekmek için terminalde şu komutu çalıştırın:
espefuse.py --port /dev/ttyUSB0 dumpJTAG Sigorta Hücresini Yakarak Kapatın: Aşağıdaki komut ile JTAG_DISABLE bitini yakarak donanım portunu kalıcı olarak devre dışı bırakın:
espefuse.py --port /dev/ttyUSB0 set_protect_efuse JTAG_DISABLE⚠️ KRİTİK UYARI: eFuse yazma işlemi fiziksel ve geri dönüşü olmayan bir işlemdir! eFuse sigortası bir kez yakıldığında JTAG arayüzü o çip üzerinde bir daha asla aktif hale getirilemez. Geliştirme kartınızın tamamen kilitlenmemesi adına testlerinizi doğru yapılandırdığınızdan emin olun.
2. Yazılımsal Güvenlik ve Bellek Şifreleme Entegrasyonları
JTAG erişimini kalıcı olarak kapatmak istemediğiniz ara geliştirme fazlarında veya çoklu koruma katmanı kurmak istediğinizde yazılımsal önlemleri entegre etmeniz gerekir.
Flash Encryption (Flaş Şifreleme) Kalkanı
ESP32, harici flaş bellekteki binary verileri doğrudan çalıştırır. Eğer flaş bellek şifrelenmemişse, JTAG kapalı olsa dahi flaş bellek sökülüp doğrudan harici eprom okuyucularla okunabilir. Flaş Şifreleme etkinleştirildiğinde ise ESP32, belleğe yazılan her şeyi donanımsal AES-256 şifreleme motoru ile otomatik olarak şifreler. Bellekteki veriler yalnızca donanıma gömülü eFuse şifreleme anahtarı yardımıyla çözülebilir.
⚠️ Önemli Siber Güvenlik Notu: Flaş şifreleme aktif edildiğinde şifreleme anahtarı cihazın eFuse bloklarında depolanır. Eğer bu anahtarı dışarı sızdırırsanız veya üretim (Production) modunu doğru kilitleyemezseniz şifreleme güvenliği tehlikeye girer.
Flaş bellekteki verilerin JTAG veya diğer dış arayüzlerle analiz edilmesini engellemek için şu adımlarla Flash Encryption mimarisini aktifleştirin:
Flash Şifreleme Modlarının Siber Güvenlik Analizi
ESP32 ekosisteminde flaş şifreleme sistemi üç temel çalışma modunda yapılandırılabilir:
- Development Mode (Geliştirme Modu):
- Cihazın her yeniden başlatılmasında flaş bellek şifrelenip tekrar yüklenebilir.
- Geliştiriciye esneklik ve hata ayıklama kolaylığı sunar ancak seri üretimde kullanılmamalıdır.
- Release Mode (Üretim / Yayın Modu):
- Flaş şifreleme işlemi cihazın ilk boot (başlatma) anında tetiklenir ve eFuse anahtarları kalıcı olarak dış dünyaya kapatılır.
- Bu modda cihazın UART/JTAG üzerinden programlanması ve yeni firmware yüklenmesi tamamen engellenir.
- Disable Mode (Kapalı Mod):
- Şifreleme devre dışıdır. Tüm kodlar harici flaş bellekte düz metin (plaintext) olarak saklanır.
Sahada çalışan nihai ürünlerinizde mutlaka Release Mode yapılandırmasını tercih edin. Geliştirme modunun sunduğu esneklikler, saldırganların hata ayıklama log’larından veya register durumlarından şifreleme anahtarlarını çekebilmesine olanak tanıyabilir.
Flash Encryption Adım Adım Yapılandırma Kılavuzu
1. menuconfig Yapılandırma Aracını Başlatın
Proje dizininizde terminali açarak Espressif yapılandırma arayüzünü çalıştırın:
idf.py menuconfigAçılan menüde sırasıyla şu adımları takip edin:
- Security Features (Güvenlik Özellikleri) sekmesine gidin.
- “Enable Flash Encryption on First Boot” seçeneğini aktif konuma getirin.
- Flash Encryption Mode ayarını “Release Mode” olarak seçin.
Yapılandırma ayarlarını kaydedip menüden çıkış yapın.
2. Cihazı Flashlayın ve Güvenli Başlatmayı Tetikleyin
Derlenen imzalı firmware binary dosyalarını ESP32 donanımına yazmak için şu komutu yürütün:
idf.py flash monitorİlk önyükleme (boot) esnasında ESP32 donanımı, rastgele bir şifreleme anahtarı üretip bunu eFuse bloklarına kalıcı olarak yazar. Bu andan itibaren harici flaş bellekteki tüm partition’lar donanımsal AES motoruyla şifrelenir.
Teknik Detay: Flaş şifreleme aktif edildiğinde JTAG donanım portları da çip içindeki güvenlik kontrolcüsü tarafından otomatik olarak sınırlandırılır veya tamamen kapatılır.
3. Şifreleme Durumunu Analiz Edin
Cihazın şifreleme durumunu teyit etmek için eFuse dump komutunu kullanabilirsiniz:
espefuse.py --port /dev/ttyUSB0 dumpÇıktı listesinde FLASH_CRYPT_CNT değerinin 0x1, 0x3, 0x7 veya 0xF gibi tek haneli bit değerleriyle yandığını görmeniz şifreleme motorunun aktif olarak çalıştığını doğrular.
Şifreli Donanımlarda Güncelleme ve Sürdürülebilirlik
Flaş şifrelemesi ve JTAG kilitleri aktif edilmiş gömülü sistemlerde geleneksel UART flaşlama yöntemleri kullanılamaz hale gelir. Bu tür sistemlerde yazılım güncellemelerini sürdürmek için şu protokolleri uygulamalısınız:
- Kriptografik İmzalı Güncelleme Paketleri: Derlenen yeni firmware sürümleri, Secure Boot private key anahtarı ile kriptografik olarak imzalanmalıdır.
- Güvenli OTA (Over-the-Air) Güncelleme Altyapısı: Güncelleme paketi cihaz tarafından TLS (HTTPS) bağlantısı üzerinden güvenli bir sunucudan çekilmeli ve cihaz içi MMU yardımıyla şifrelenerek flaş belleğe yazılmalıdır.
Yerel Donanım İçin Şifreli Flaş Yazma Süreci
Geliştirme aşamasında lokal olarak şifreli veri yazmak istiyorsanız manuel şifreleme araçlarını kullanabilirsiniz:
- Metin Donanımını Şifreleyin: Derlenen plaintext binary dosyasını yerel anahtarınızla şifreleyin:
espsecure.py encrypt_flash_data --keyfile flash_encryption_key.bin --input plaintext_firmware.bin --output encrypted_firmware.bin - Şifreli Binary Dosyasını Flaş Belleğe Yazın:
esptool.py --port /dev/ttyUSB0 write_flash 0x10000 encrypted_firmware.bin
JTAG Kilitleme ve Flash Şifrelemenin Karşılaştırmalı Analizi
| Güvenlik Katmanının Avantajları | Uygulama Zorlukları ve Riskleri |
|---|---|
| Donanım register ve bellek yollarına fiziksel sızma girişimlerini kesin olarak bloke eder. | Yanlış yapılandırılan eFuse sigortaları cihazın kalıcı olarak kullanılmaz hale gelmesine (brick) neden olabilir. |
| Harici flaş bellek doğrudan sökülüp okunsa dahi sızdırılan veriyi anlamsız kılar. | Şifreleme anahtarlarının kaybı durumunda donanıma yerel olarak yeni firmware yüklenmesi imkansızlaşır. |
| Güvenli OTA ve imza doğrulaması ile siber dayanıklılık sağlar. | Uygulama geliştirme aşamasındaki donanımsal hata ayıklama (real-time debugging) süreçlerini zorlaştırır. |
ESP32 Secure Boot (Güvenli Önyükleme) Entegrasyonu
JTAG portlarını kapatmanın ve flaş belleği şifrelemenin yanı sıra, sisteme sahte ve manipüle edilmiş kodların yüklenmesini engellemek için donanımsal Secure Boot mimarisini devreye almalısınız. Secure Boot entegrasyonu için izlenecek temel adımlar:
Donanımsal Secure Boot Yapılandırma Aşamaları
- Security Features sekmesine gidin.
- “Enable Secure Boot” seçeneğini aktif konuma getirin ve imzalama anahtarı mimarisini seçin.
- Secure Boot çalışma modunu Release Mode olarak yapılandırın.
Kriptografik İmza Anahtarlarının Yönetimi
Secure Boot mimarisinin temelini imza bütünlüğü oluşturur. İmza doğrulaması için gerekli adımlar:
1. Güvenli İmza Anahtarı Üretimi
Öncelikle cihazınızın donanım yazılımlarını imzalamak için kullanacağınız gizli anahtarı (private key) bilgisayarınızda oluşturun:
espsecure.py generate_signing_key secure_boot_key.pem2. Bootloader Dosyasını İmzalama
Oluşturduğunuz PEM uzantılı gizli anahtarla bootloader binary dosyasını imzalayarak bütünlüğünü garanti altına alın:
espsecure.py sign_data --keyfile secure_boot_key.pem bootloader.bin secure_boot_signature.bin3. Doğrulama Anahtarını eFuse Üzerine Yazma
İmza doğrulaması için kullanılacak olan public key imzasını (hash) ESP32’nin eFuse hücrelerine kalıcı olarak yazın:
espefuse.py --port /dev/ttyUSB0 burn_key secure_boot secure_boot_key.pemBu adımdan sonra ESP32, eFuse’daki anahtar ile uyuşmayan hiçbir bootloader veya firmware binary dosyasını çalıştırmayacaktır.
Donanımsal Doğrulama Sürecinin İşleyişi
Güvenli başlangıç mimarisi aktif olan bir ESP32 donanımı her enerji aldığında şu kriptografik doğrulama adımlarını yürütür:
- Önyükleyici İmza Kontrolü: Donanım seviyesindeki ROM kodu, flaş bellekteki bootloader imzasını eFuse’daki public key özetini kullanarak doğrular.
- Uygulama İmzası Kontrolü: Bootloader, çalıştırılacak olan ana uygulamanın kriptografik imzasını ve SHA-256 özetini kontrol eder.
- Güvenli Başlatma veya Durdurma: Doğrulama başarılı ise kontrol uygulama koduna devredilir; imza eşleşmiyorsa sistem boot döngüsünü tamamen durdurarak donanımı kilitler.
IoT Ürünleri İçin Donanım Sertleştirme (Hardware Hardening) Adımları
Sahada çalışacak olan ESP32 tabanlı endüstriyel veya ticari projelerinizin donanımsal olarak tam korumalı hale gelmesi için şu siber güvenlik önlemlerini de mutlaka uygulayın:
- Fiziksel Portları Kısıtlayın: Baskı devre kartı (PCB) tasarımında UART test pinlerini gizleyin veya kart üzerinde JTAG yolları bırakmayın.
- Güvenlik Modlarını Etkinleştirin: ESP32’nin donanımsal Security Mode ayarlarını aktif ederek bootloader hata ayıklama çıktılarını tamamen sessiz (silent) konuma alın.
- eFuse Ayarlarını Kilitleyin: Spektif eFuse bitlerini yazdıktan sonra, bu bitlerin üzerine tekrar yazılmasını önlemek amacıyla eFuse yazma korumalarını (Write Protect) aktif hale getirin.
Sonuç ve Genel Değerlendirme
Sahada konumlandırılan akıllı cihazların fiziksel saldırılara karşı korunması, en az ağ güvenliği kadar kritik bir konudur. ESP32 mikrodenetleyicisinin ESP32 JTAG ve debug portlarının devre dışı bırakılması, donanım sertleştirme (hardware hardening) süreçlerinin en temel ve vazgeçilmez adımıdır.
Özetle:
✔ JTAG_DISABLE eFuse sigortasını yakarak JTAG portlarını kalıcı olarak kapatabilirsiniz.
✔ Flash Encryption ve Secure Boot teknolojilerini entegre ederek kod bütünlüğünü koruyabilirsiniz.
✔ PCB tasarımı ve donanımsal koruma önlemleriyle cihazın saldırı yüzeyini minimuma indirebilirsiniz.
Fikri mülkiyetinizin korunması ve güvenilir bir IoT ekosistemi inşa etmek adına bu donanımsal ve yazılımsal güvenlik önlemlerini projelerinizde hassasiyetle uygulayın!
