Lazer Güvenlik Sistemi Yapımı

Lazer güvenlik sistemi, yüksek güvenilirlik oranları ve milisaniyeler seviyesindeki tepki süreleri sayesinde sınır güvenliğinden hassas nesne korumasına kadar endüstride en çok tercih edilen yöntemlerden biridir. Bu tür bariyer sistemleri, izinsiz geçişleri algılayarak sesli veya görsel alarmları anında tetikleyebilir. Çoğu zaman bu tür projelerde mikrodenetleyiciler kullanılsa da, temel yarı-iletken elemanlarını kullanarak tamamen analog ve çok daha düşük maliyetli devreler tasarlamak da mümkündür.

Eğer bu sistemi analog elemanlar yerine bir mikrodenetleyici beyniyle kontrol etmek, daha karmaşık algoritmalar ve kilitli alarm yapıları entegre etmek isterseniz, yazmış olduğumuz kapsamlı Arduino ile Lazer Güvenlik Sistemi projemize de göz atabilirsiniz.

Bu yazımızda, mikrodenetleyici (Arduino vb.) kullanmadan, sadece transistör ve MOSFET gibi temel yarı-iletken anahtarlama elemanları üzerine kurulu iki farklı analog lazer güvenlik devresinin yapımını, çalışma prensiplerini ve malzeme listelerini detaylı bir şekilde inceleyeceğiz. Her iki devrenin de kalbinde lazer vericisi ve alıcı olarak LDR (Işık Bağımlı Direnç) sensörlerinin karakteristik özellikleri yer almaktadır.

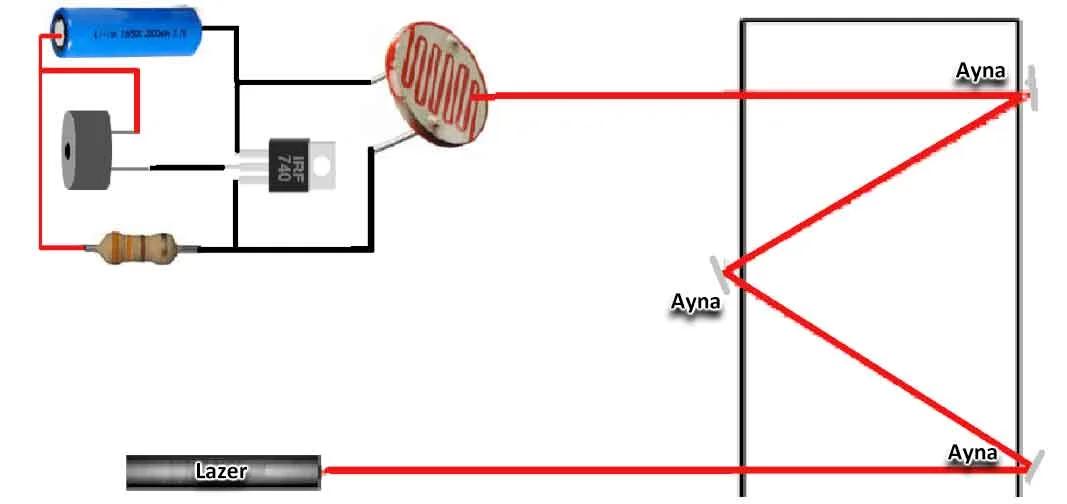

1. Devre Tasarımı: N-Kanal MOSFET (IRF740) Tabanlı Lazer Bariyeri

İlk devremiz, yüksek anahtarlama hızı ve çok düşük iç direnç sunan bir N-Kanal Güç MOSFET’i (IRF740) üzerine kuruludur. MOSFET’ler, kapı (Gate) ucundaki voltaj seviyesine göre kaynak (Source) ve oluk (Drain) uçları arasındaki akımı kontrol eden gerilim kontrollü elemanlardır.

Lazer Güvenlik Sistemi için Gerekli Malzemeler

• LDR (Photoresistor): Lazer ışığını algılayacak ana alıcı eleman.
• 230 Ω Direnç: MOSFET kapı akımını sınırlamak ve koruma sağlamak için (Direnç hesaplamaları için direnç çeşitleri ve renk kodları kılavuzumuzdan yararlanabilirsiniz).
• 10 kΩ Potansiyometre: Ortam ışığına göre devrenin algılama eşiğini ayarlayan potansiyometre (ayarlı direnç).
• IRF740 N-Kanal Güç MOSFET: Yüksek güçlü anahtarlama elemanı (Benzer bir N-Kanal MOSFET de tercih edilebilir).
• Aktif Buzzer: Alarm durumunda ses üreten eleman.
• Lazer Diyot: Odaklanmış kırmızı lazer ışık kaynağı.
• 4V – 12V DC Güç Kaynağı (Pil veya Adaptör): Devrenin çalışma gerilimi.
• Bağlantı Kabloları ve Breadboard

Çalışma Prensibi ve Analizi

Bu devrede, LDR ve 10 kΩ potansiyometre serisi bir gerilim bölücü (voltage divider) ağı oluşturur. Bölücü noktasındaki gerilim, direkt olarak IRF740 MOSFET’inin Gate (kapı) bacağına uygulanır. Devrenin kararlı çalışması şu adımlarla gerçekleşir:

• Lazer Işığı LDR Üzerine Düştüğünde: LDR’nin direnç değeri çok düşük bir seviyeye (yaklaşık 100 Ω – 500 Ω) iner. Gerilim bölücü kuralı gereği, Gate bacağına uygulanan voltaj, MOSFET’in iletime geçmesi için gereken eşik geriliminin (Vgs-th, genellikle 2V-4V arası) altında kalır. MOSFET yalıtımdadır ve Buzzer çalmaz.
• Lazer Işını Kesildiğinde (Engel Durumu): LDR karanlıkta kaldığı için direnci aniden megaohm (MΩ) seviyelerine fırlar. Bu durumda gerilim bölücünün orta noktasındaki voltaj hızla yükselerek MOSFET’in Vgs eşik gerilimini aşar. MOSFET anında tam iletime (satürasyon) geçer, Drain ve Source uçları kısa devre olur ve Buzzer üzerinden akım akarak alarmı çaldırır.

2. Devre Tasarımı: PNP Transistör (2N4403 / 2N3906) Tabanlı Lazer Bariyeri

İkinci devremiz, bipolar eklemli (BJT) PNP tipi bir transistör (2N4403 veya 2N3906) üzerine kuruludur. PNP transistörler, Base (beyz) ucu Emitter (emitör) ucuna göre daha negatif bir gerilime çekildiğinde iletime geçen akım kontrollü anahtarlama elemanlarıdır.

Gerekli Malzemeler

• LDR (Işık Bağımlı Direnç): Optik alıcı sensör.
• Lazer Diyot: Hizalanmış ışık kaynağı.
• 50 kΩ Potansiyometre / Direnç: Devrenin ışık duyarlılığını kalibre etmek için ayarlı direnç.
• 2N4403 veya 2N3906 PNP BJT Transistör: (Transistörler hakkında daha fazla detay için Transistör çalışma prensipleri ve çeşitleri rehberimizi inceleyebilirsiniz).
• 1000 µF Elektrolitik Kondansatör: Alarmın anlık kesintilerde hemen susmasını önleyen ve kararlılık sağlayan eleman (Kondansatör çeşitleri için kondansatör çeşitleri ve kullanım alanları kılavuzumuza bakabilirsiniz).
• 9V – 12V DC Pil / Güç Kaynağı
• Aktif Buzzer ve Bağlantı Kabloları

Çalışma Prensibi ve Analizi

PNP transistörün anahtarlama karakteristiği, NPN transistörlerin tam tersidir. Bu devrenin çalışma mantığı şu mühendislik adımlarıyla özetlenebilir:

• Lazer Işığı Altında: LDR direnci çok düşüktür. Transistörün Base ucu, düşük dirençli LDR üzerinden doğrudan pozitif besleme hattına (VCC) çekilir. Base gerilimi, Emitter gerilimine çok yakın (Vbe ≈ 0V) olduğu için PNP transistör yalıtımdadır (kesimdedir). Buzzer’dan akım geçmez.
• Lazer Işığı Kesildiğinde: LDR direnci megaohm seviyelerine çıkar. Transistörün Base bacağı, 50 kΩ’luk direnç üzerinden GND (şase) hattına doğru çekilir. Base gerilimi, Emitter geriliminden en az 0.7V daha aşağı düştüğü anda transistör tam iletime geçer. Emitter’den Collector’a doğru yüksek bir akım akar ve Buzzer alarm vermeye başlar.
• Kondansatörün Fonksiyonu: Devrede Base hattına paralel bağlanan 1000 µF değerindeki kondansatör, lazer ışını üzerindeki milisaniyelik anlık gölgelenmelerin veya titreşimlerin alarmda kararsızlığa yol açmasını önler. Işık kesildiğinde kondansatör şarj olur ve lazer tekrar gelse bile transistörü bir süre daha iletimde tutarak kararlı bir alarm sinyali üretilmesini sağlar.

Kararlı Çalışma ve Ortam Işığı Yalıtım Tavsiyesi

Her iki devrede de en çok karşılaşılan sorun, gün ışığı veya oda aydınlatmasının LDR üzerine düşerek lazer ışığı kesilse dahi LDR direncinin yükselmesini engellemesidir. Bu durum güvenlik sisteminin çalışmamasına yol açar. Bunu önlemek amacıyla, LDR’yi gün ışığından izole etmek için siyah mat plastik bir borunun veya makaronun içerisine gömerek yerleştirmeniz önerilir. Böylece LDR yalnızca tam ekseninden gelen lazer ışınına tepki verecek, ortam ışığından kaynaklanan gürültüler %90 oranında engellenmiş olacaktır.
