Nextion HMI Dijital Kartvizit Projesi

Bu özgün maker projesinin temelinde, dijital kartvizit kullanarak fuar alanları, teknoloji konferansları ve hacker toplantıları gibi kalabalık ortamlarda yeni profesyonel bağlantılar kurarken akılda kalıcı olmak yatıyor.

Nextion HMI (İnsan-Makine Arayüzü) akıllı ekranı kullanarak tasarladığımız dijital yaka kartı/kartvizit projesi, sürekli değişen dinamik görsel tasarımlar yapmanıza olanak tanırken; LinkedIn profiliniz, portfolyonuz veya web siteniz gibi statik bilgileri dokunma tetiklemeli ya da belirli süre döngülü ekran geçişleriyle estetik bir şekilde sunmanızı sağlıyor.

Eğer Nextion akıllı ekran teknolojisiyle daha önce çalışmadıysanız, temel donanım yapısını ve kullanım prensiplerini anlattığımız kapsamlı HMI akıllı ekran Arduino rehberimize öncelikle göz atmanızı tavsiye ederiz.

Dijital Kartvizit Ekran ve Arayüz Tasarımı

Aşağıdaki bağlantıdan indirebileceğiniz hazır Nextion HMI şablon dosyasını kullanabileceğiniz gibi, Nextion Editor yazılımını açarak görselleri, butonları, renk paletlerini ve fontları kendi kurumsal kimliğinize göre tamamen özelleştirebilirsiniz.

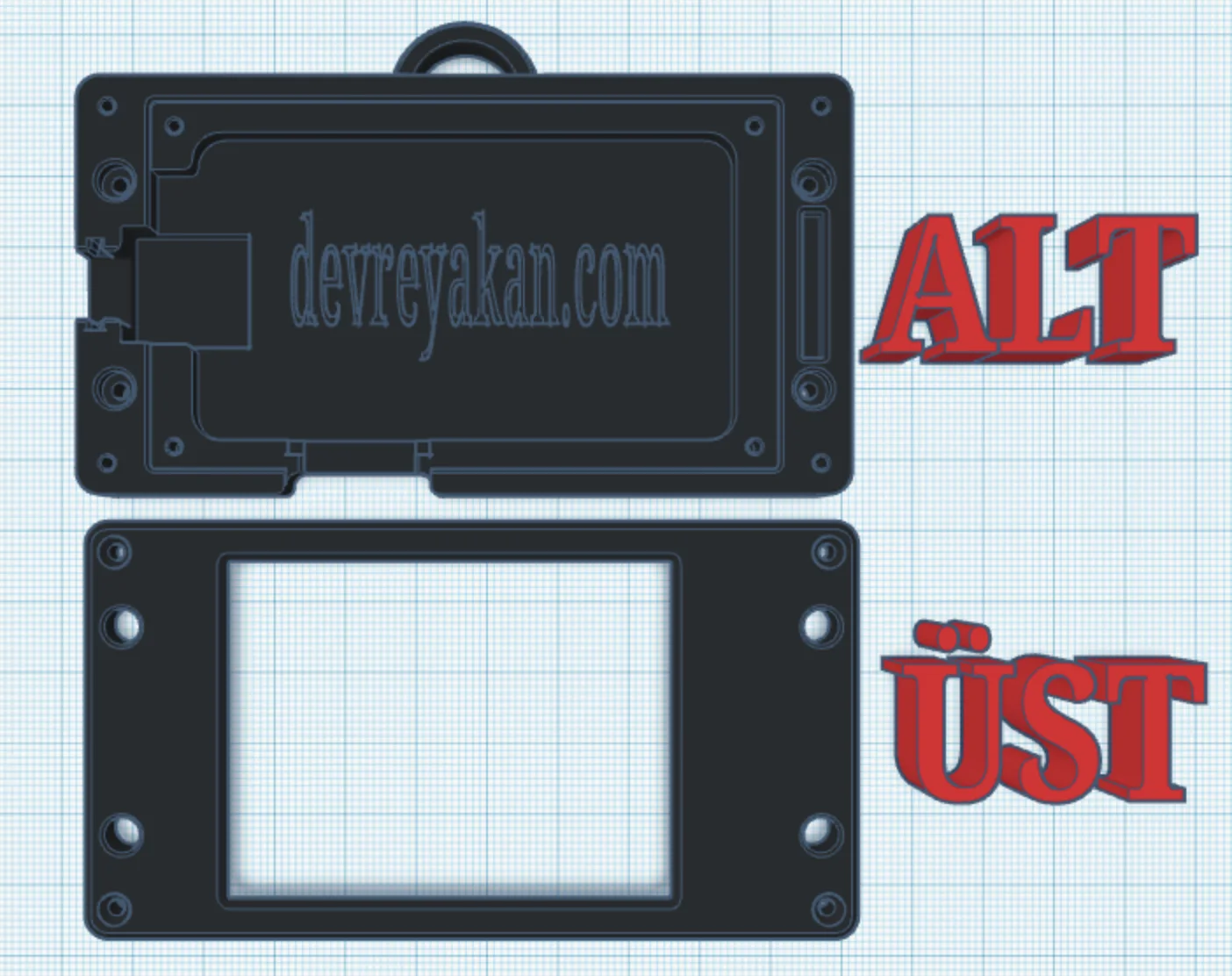

3D Yazıcı ile Ergonomik Kılıf Tasarımı

Nextion ekranın arkasında yer alan donanımsal vida yuvalarına doğrudan standart bir yaka kartı askı ipi bağlayabilirsiniz. Ancak hem ekranın hassas arkadan aydınlatmalı (backlight) panelini korumak hem de çok daha profesyonel ve endüstriyel bir görünüm elde etmek için 3D yazıcıdan özel bir kılıf basmanızı öneririz.

Güç Kaynağı Seçimi ve Güç Optimizasyonu

Nextion HMI akıllı ekranları, donanımsal olarak kararlı çalışabilmek için 5V lojik besleme gerilimine ihtiyaç duyar. Ancak tolerans sınırları incelendiğinde minimum 4.75V, maksimum 7V seviyesine kadar güvenle çalışabildiğini görüyoruz. Bu geniş çalışma aralığı bize harika bir esneklik sunar: Karmaşık voltaj regülatörleri, buck-boost konvertörler veya lityum şarj devreleriyle uğraşmadan, doğrudan 4 adet standart 1.5V kalem pili (4 × 1.5V = 6V nominal gerilim) pil yatağı ile ekrana bağlayıp sistemi sorunsuz bir şekilde besleyebilirsiniz.

Güç tüketim hesaplarını yaptığımızda; kullandığımız Nextion modelinin %100 arka aydınlatma parlaklığında yaklaşık 250mA, uyku modunda ise sadece 15mA akım çektiğini tespit ettik. Pillerin iç direnç kayıpları ve deşarj eğrileri göz önüne alındığında, 4 adet standart AA alkali pil ile yaklaşık 2-3 saatlik kesintisiz bir çalışma süresi elde edilebiliyor. Bu süreyi etkinlik boyunca uzatabilmek amacıyla, Nextion Editor üzerinde donanımsal bir optimizasyon gerçekleştirdik.

Arayüze yerleştirdiğimiz bir kaydırıcı (slider) komponenti sayesinde ekran üzerinden Nextion’ın yerleşik dim parametresini (örneğin dim=30 yazarak ekran parlaklığını %30 seviyesine düşürmek) anlık değiştirebilirsiniz. Ayrıca dokunma algılanmadığında ekranı otomatik olarak kapatan thsp (touch sleep – dokunma uykusu) komutunu (örneğin 30 saniye hareketsizlik için thsp=30) aktif ederek pil ömrünü 10 saatin üzerine çıkarabilirsiniz.

Pil yatağını 3D kılıfın arkasına sabitlemek için hafif yapışkan hamurlar (blue tack) veya kaliteli çift taraflı bantlar kullanabilir, ya da paylaştığımız kaynak 3D dosyası üzerinde ufak revizyonlar yaparak pil yuvasını kılıfla bütünleşik hale getirebilirsiniz.

Donanımsal Bağlantı Şeması

Güç bağlantılarını yapmak için ekranın arkasında yer alan 5V (VCC) ve GND pad’lerine pil yatağının çıkışlarını doğrudan lehimleyebilirsiniz. Alternatif olarak, ekranla birlikte gelen 4-pinli JST konnektör kablosunun Kırmızı (VCC) ve Siyah (GND) hatlarını pil yatağı çıkışlarına bağlayarak soketli yapıyı koruyabilirsiniz. Veri aktarım hatları olan Mavi (TX) ve Sarı (RX) pinleri bu bağımsız projede boşta kalacaktır.

Son Yorumlar

Ekrana kare kod, kimlik bilgileriniz, fotoğraf hatta bazı modellerde video bile koyabilirsiniz. Burada yaratıcılık tamamen size kalmış durumda. Fakat bu ekranı kullandığımız bir fuarda oldukça ilgi çektiğini ve sadece bu yüzden konuşmak isteyen katılımcıların olduğunu belirtmek isteriz.
