Nextion HMI Ekran Türleri ve Karşılaştırması
Daha önce Nextion HMI ekranlar hakkında bir çok içerik oluşturduk, bu yazımızda projenize en uygun olan HMI ekranı seçmek için bir rehber hazırladık.
Nexiton HMI ekranların, dört farklı serisi vardır bunlar; Basic, Discovery, Enhanced, Intelligent sırasıyla bu serilerin, çözünürlüğü, RAM, Flash bellek, gibi detaylarını bir tablo şeklinde size sunacağız.
Basic Serisi
| Model İsmi | NX3224T024 | NX3224T028 | NX4024T032 | NX4832T035 | NX4827T043 | NX8048T050 | NX8048T070 |
| Boyut | 2.4″ | 2.8″ | 3.2″ | 3.5″ | 4.3″ | 5.0″ | 7.0″ |
| Çözünürlük | 320*240 | 320*240 | 400*240 | 480*320 | 480*272 | 800*480 | 800*480 |
| Dokunmatik Panel | RTP | RTP | RTP | RTP | RTP | RTP | RTP |
| Renk | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 |
| Flash | 4 MB | 4 MB | 4 MB | 16 MB | 16 MB | 16 MB | 16 MB |
| RAM | 3584 Byte | 3584 Byte | 3584 Byte | 3584 Byte | 3584 Byte | 3584 Byte | 3584 Byte |
| İşlemci Hızı | 48 MHz | 48 MHz | 48 MHz | 48 MHz | 48 MHz | 48 MHz | 48 MHz |
| EEPROM | — | — | — | — | — | — | — |
| GPIO | — | — | — | — | — | — | — |
| RTC | — | — | — | — | — | — | — |
| Kasa | Yok | Yok | Yok | Yok | Yok | Yok | Yok |
| Veri sayfası | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın |
| Fiyat(14.12.2021) | $22.9 | $25.4 | $32.4 | $39.9 | $54.9 | $71.9 | $89.9 |
Discovery Serisi
| Model İsmi | NX3224F024 | NX3224F028 | NX4832F035 |
| Boyut | 2.4″ | 2.8″ | 3.5″ |
| Çözünürlük | 320*240 | 320*240 | 480*320 |
| Dokunmatik Panel | RTP | RTP | RTP |
| Renk | 65536 | 65536 | 65536 |
| Flash | 4 MB | 4 MB | 16 MB |
| RAM | 3584 Byte | 3584 Byte | 3584 Byte |
| İşlemci Frekansı | 64 MHz | 64 MHz | 64 MHz |
| EEPROM | — | — | — |
| GPIO | — | — | — |
| RTC | — | — | — |
| Kasa | Yok | Yok | Yok |
| Veri Sayfası | Tıkla | Tıkla | Tıkla |
| Fiyat(14.12.2021) | $18.4 | $20.4 | $29.9 |
Enhanced Serisi
| Model İsmi | NX3224K024 | NX3224K028 | NX4024K032 | NX4832K035 | NX4827K043 | NX8048K050 | NX8048K070 | NX8048K070-011R | NX8048K070-011C |
| Boyut | 2.4″ | 2.8″ | 3.2″ | 3.5″ | 4.3″ | 5.0″ | 7.0″ | 7.0″ | 7.0″ |
| Çözünürlük | 320*240 | 320*240 | 400*240 | 480*320 | 480*272 | 800*480 | 800*480 | 800*480 | 800*480 |
| Dokunmatik Panel | RTP | RTP | RTP | RTP | RTP | RTP | RTP | RTP | CTP |
| Renk | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 | 65536 |
| Flash | 16 MB | 16 MB | 16 MB | 32 MB | 32 MB | 32 MB | 32 MB | 32 MB | 32 MB |
| RAM | 3584 Byte | 3584 Byte | 3584 Byte | 8192 Byte | 8192 Byte | 8192 Byte | 8192 Byte | 8192 Byte | 8192 Byte |
| İşlemci Frekansı | 48 MHz | 48 MHz | 48 MHz | 108 MHz | 108 MHz | 108 MHz | 108 MHz | 108 MHz | 108 MHz |
| EEPROM | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte |
| GPIOs | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| RTC | Var | Var | Var | Var | Var | Var | Var | Var | Var |
| Kasa | Yok | Yok | Yok | Yok | Yok | Yok | Yok | Var | Var |
| Veri Sayfası | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın | Tıklayın |
| Fiyat(14.12.2021) | $22.9 | $25.4 | $32.4 | $39.9 | $54.9 | $69.9 | $89.9 | $92.9 | $108 |
Intelligent Serisi
| Model İsmi | NX4827P043 | NX8048P050 | NX8048P070 | NX1060P101 |
| Boyut | 4.3″ | 5.0″ | 7.0″ | 10.1″ |
| Çözünürlük | 480*272 | 800*480 | 800*480 | 1024*600 |
| Dokunmatik Panel | RTP/CTP | RTP/CTP | RTP/CTP | RTP/CTP |
| Renk | 65536 | 65536 | 65536 | 65536 |
| Flash | 128 MB | 128 MB | 128 MB | 128 MB |
| RAM | 512 KB | 512 KB | 512 KB | 512 KB |
| İşlemci Hızı | 200 MHz | 200 MHz | 200 MHz | 200 MHz |
| EEPROM | 1024 Byte | 1024 Byte | 1024 Byte | 1024 Byte |
| GPIO | 8 | 8 | 8 | 8 |
| RTC | Evet | Evet | Evet | Evet |
| Fiyat(14.12.2021) | $46.9 – 59.9 | $63.9 – 74.9 | $79.9 – 102.4 | $124 – 134 |
Bonus: Nextion HMI Aksesuarları
3D Baskı İçin Ekran Kasa Modelleri
– 2.4″ için 3D Baskı Modeli (.zip olarak indir)
– 2.8″ için 3D Baskı Modeli (.zip olarak indir)
– 3.2″ için 3D Baskı Modeli (.zip olarak indir)
– 3.5″ için 3D Baskı Modeli (.zip olarak indir)
– 4.3″ için 3D Baskı Modeli (.zip olarak indir)
– 5.0″ için 3D Baskı Modeli (.zip olarak indir)
– 7.0″ için 3D Baskı Modeli (.zip olarak indir)
Aksesuarlar

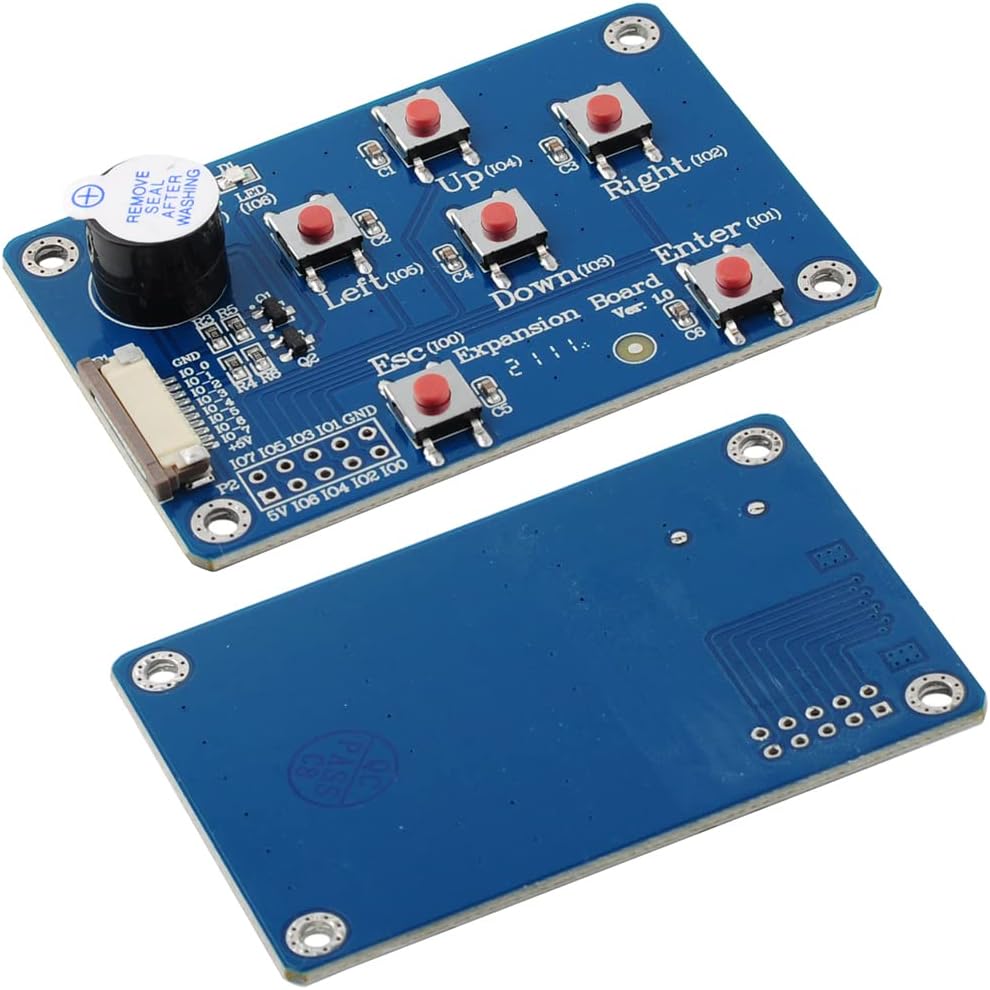

Nextion I/O Genişletme Kartı
Nextion HMI Enhanced ekranı için genişletme kartı. Gelişmiş ve daha yüksek sürüm Nextion ekranlarda 8 GPIO’yu destekler, bu nedenle Nextion’u kontrol etmek için bu genişletme kartını kullanabilirsiniz. Bu kartta Esc, Enter, Sol, Sağ, Yukarı, Aşağı olmak üzere 6 düğme bulunur. Ayrıca sesli ikaz ve ledleri de dahildir.

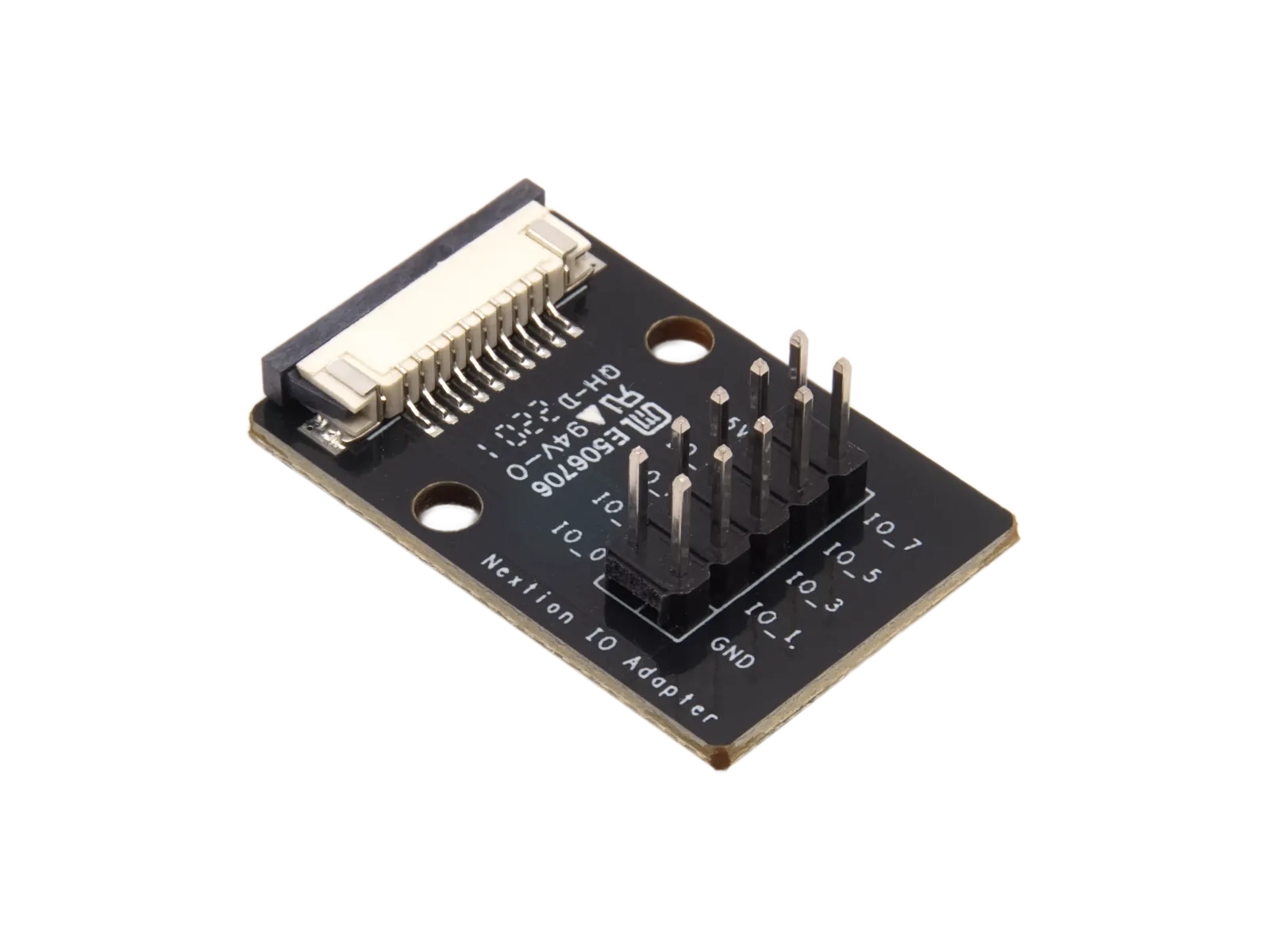

Nextion I/O Adaptörü
Nextion IO Adaptörü, standart 2,4″, 2,8″, 3,2″, 3,5″, 4,3″, 5,0″, 7,0″ kapsayan Nextion Enhanced HMI Ekran Serisi ile çalışmak üzere özel olarak yapılmıştır Küçük kart, Nextion Enhanced ekran kullanıcılarının genişletilmiş IO’ya sahip olmasını sağlar.
Nextion Foca Max 5V2A Çıkış USB’den TTL Seri Dönüştürücü Kart
Foca Max, USB’den TTL’ye seri dönüştürücü kartıdır. 8-26V DC harici güç girişi ile Foca Max, tüm Nextion HMI ekran serisi ve boyutları için kararlı bir güç kaynağı ve USB’den TTL’ye iletişim kolaylığı sağlar

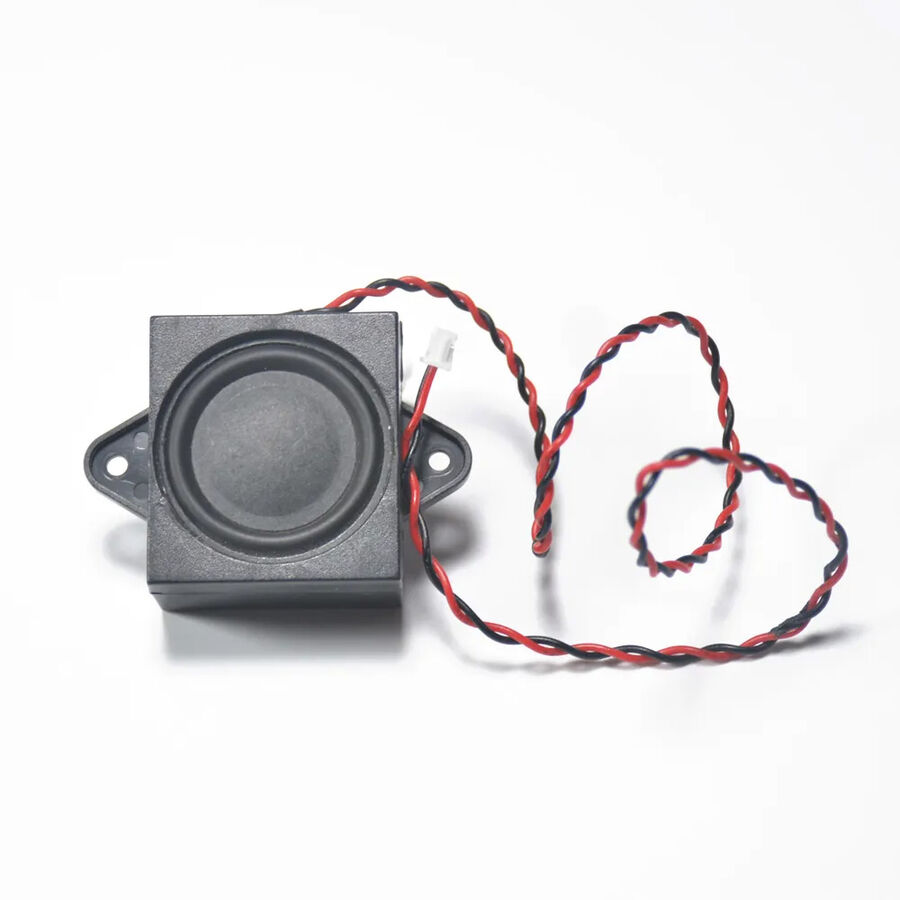

Nextion BOX Hoparlör
Nextion BOX Hoparlör aksesuarı, 4,3″, 5,0″, 7,0″ ,10.1″ ekran boyutu dahil muhafazasız Nextion Intelligent Serisi HMI ekranları için tasarlanmıştır.
