Biliyoruz, heyecan dorukta. Takvimler 31 Mart 2026’yı gösteriyor ve bugün itibarıyla Türkiye 5G (Fifth Generation) dönemine resmen adım atıyor. Ancak teknoloji medyasındaki “ışık hızı” ve “anlık gecikmesiz internet” gibi pazarlama odaklı söylemlerden ziyade, bu geçişin arkasında yatan gerçekçi mühendislik verileri ve RF (Radyo Frekansı) mimarisi çok daha farklı teknik gerçeklere işaret ediyor.

Bu analizimizde, reklam panolarındaki devasa hız rakamlarının arkasındaki teknik şebeke mimarisini, elektromanyetik yayılım fiziğini ve Türkiye’nin neden uzun bir süre daha 5G şebekesini 4.5G (LTE-Advanced) altyapısıyla ortaklaşa kullanmak zorunda olduğunu matematiksel ve donanımsal temelleriyle inceleyeceğiz.

Türkiye 5G Altyapısı: Gerçek Müstakil 5G mi, Yoksa “4.5G Plus” mı?

Türkiye’de devreye alınan 5G şebekesi, sanılanın aksine eski baz istasyonu ve çekirdek şebeke donanımlarının tamamen sökülüp sıfırdan bir yapının kurulması şeklinde gerçekleşmemektedir. Bunun yerine mevcut 4.5G şebeke katmanlarının üzerine yeni taşıyıcı frekansların ve antenlerin modüler olarak eklenmesi (overlay) tercih edilmiştir. Bu durum bizi hücresel şebeke mimarisindeki en temel iki kavramla karşı karşıya getirmektedir: NSA (Non-Standalone) ve SA (Standalone).

Teknik Mimariler: NSA vs. SA

3GPP (3rd Generation Partnership Project) standartları kapsamında 5G şebekeleri iki farklı entegrasyon modeliyle devreye alınabilmektedir:

Reklam Alanı — Click for AD Place

1. NSA (Non-Standalone – Müstakil Olmayan) Mimari

NSA mimarisinde baz istasyonlarında yeni 5G NR (New Radio) aktif anten birimleri kullanılır. Ancak kontrol düzlemi (Control Plane) ve arka plandaki çekirdek şebeke (Core Network) hala mevcut 4G EPC (Evolved Packet Core) altyapısına bağlıdır. Operatörler bu modelde EN-DC (E-UTRA-NR Dual Connectivity) teknolojisini kullanarak cihazlara hem 4G hem de 5G üzerinden eş zamanlı veri aktarımı sağlarlar. Türkiye’de ilk aşamada devreye alınan sistem de tamamen bu NSA mimarisine dayanmaktadır.

2. SA (Standalone – Müstakil) Mimari

Uçtan uca tamamen 5G protokol yığınıyla çalışan, kontrol ve veri düzlemlerini doğrudan yeni nesil 5G çekirdek şebekesine (5GC – 5G Core Network) bağlayan saf hücresel ağ yapısıdır. Ağ dilimleme (Network Slicing), servis tabanlı mimari (SBA) ve 1\text{ ms} altındaki kritik düşük gecikme (URLLC – Ultra-Reliable Low-Latency Communications) gibi gerçek 5G devrimleri yalnızca SA mimarisine geçildiğinde tam kapasiteyle kullanılabilmektedir.

Türkiye 5G Teknolojisine Merhaba Diyor: Neden Hala 4.5G’ye Muhtacız?

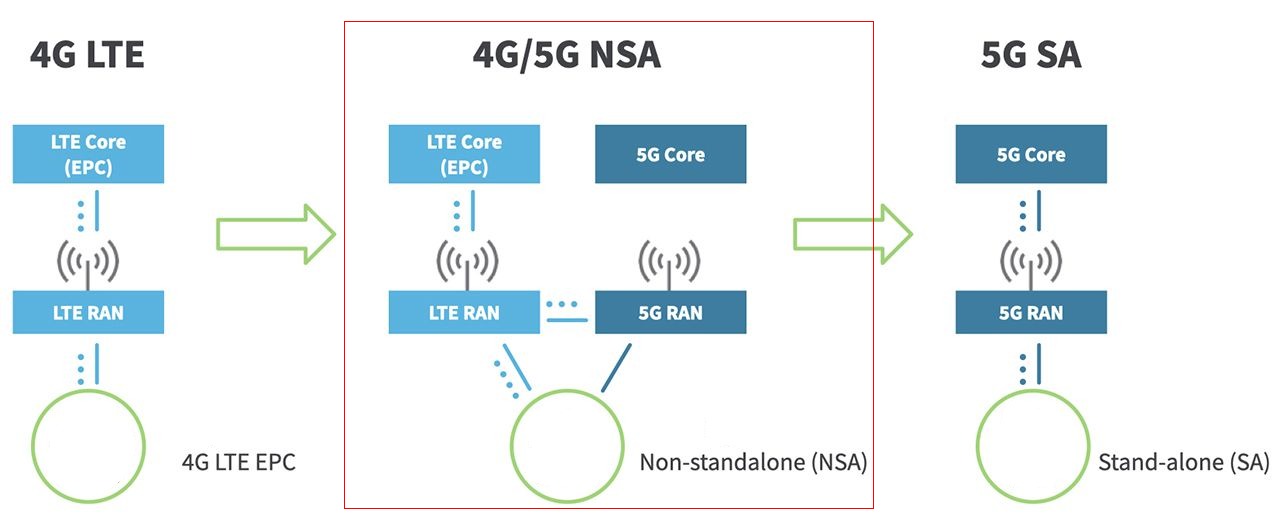

4G/LTE EPC ile 5G Core (5GC) Arasındaki Yapısal Farklar

Neden 4.5G ile ortak kullanıyoruz? SA mimarisine geçmek, tüm operatörlerin santral seviyesindeki çekirdek yazılımlarını ve donanımlarını sıfırdan değiştirmesini gerektirir. Bu durum milyarlarca dolarlık ek yatırım maliyeti doğurmasının yanı sıra, piyasadaki sadece 4G destekli milyarlarca eski nesil cihazın şebeke dışı kalmasını engellemek adına kademeli bir geçişi zorunlu kılar. Bu yüzden ilk yıllarda 5G sinyalleri, 4.5G taşıyıcı şebekesinin omuzlarında taşınacaktır.

Shannon-Hartley Kapasite Kanunu ve Spektrum Dağılımı

Bir haberleşme kanalının saniyede taşıyabileceği maksimum bilgi miktarı (kanal kapasitesi C), bilgi teorisinin temel taşı olan Shannon-Hartley Teoremi ile tanımlanır:

    \[C = B \log_2 \left( 1 + \text{SNR} \right)\]

Burada C bit/saniye cinsinden teorik maksimum kanal kapasitesini, B kanalın bant genişliğini (Hertz) ve \text{SNR} ise Sinyal-Gürültü Oranını (Signal-to-Noise Ratio) temsil eder. Formülden de anlaşılacağı üzere, veri hızını (kapasiteyi) artırmanın en doğrudan ve doğrusal yolu bant genişliğini (B) artırmaktır. Türkiye’deki 5G ihalesinde operatörlere tahsis edilen ana bantların teknik analizi şu şekildedir:

Frekans BandıSpektral KarakteristikKullanım Amacı ve Kapsama Alanı
700 MHz (n28)Dar bant genişliği, mükemmel yayılım ve bodrum katı nüfuzuKırsal kapsama, otoyollar ve geniş coğrafi alanlar
3.5 GHz (n78)Geniş bant kapasitesi (Sub-6), dengeli yayılımŞehir merkezleri, yoğun kentsel alanlar, yüksek hızlı internet
26 GHz (n258 – mmWave)Ultra geniş bant genişliği, çok yüksek sönümlenmeEndüstriyel otomasyon (akıllı fabrikalar), stadyumlar, özel kampüsler

Shannon-Hartley teoremine göre, 3.5 GHz (C-Band) bandında tahsis edilen 160\text{ MHz}‘lik geniş bir blok (B_1), 700 MHz bandındaki 20\text{ MHz}‘lik bir bloğa (B_2) kıyasla, aynı SNR koşulları altında teorik olarak tam 8 kat daha fazla veri taşıma kapasitesi (C) sunmaktadır:

    \[\frac{C_{\text{3.5 GHz}}}{C_{\text{700 MHz}}} \approx \frac{160\text{ MHz}}{20\text{ MHz}} = 8\]

Friis Elektromanyetik Yayılım Yasası ve mmWave Sönümlenmesi

Frekans yükseldikçe veri hızının artması avantajına karşılık, elektromanyetik dalgaların havadaki ve engellerdeki sönümlenme ( attenuation ) miktarı da dramatik şekilde artar. Boş uzaydaki yayılım kaybı (FSPL – Free Space Path Loss), Friis İletim Formülü ile modellenmektedir:

    \[P_r = P_t G_t G_r \left( \frac{\lambda}{2\pi d} \right)^2 = P_t G_t G_r \left( \frac{c}{2\pi d f} \right)^2\]

Burada P_r alınan gücü, P_t verici gücünü, G_t ve G_r anten kazançlarını, d mesafeyi, c ışık hızını ve f ise çalışma frekansını temsil eder. Dalga boyu (\lambda = c/f), frekansla ters orantılıdır. Türkiye’de kullanılan üç temel frekansın dalga boylarını hesaplayalım:

  • 700 MHz (0.7\text{ GHz}): \lambda_1 = \frac{3 \times 10^8}{0.7 \times 10^9} \approx 42.8\text{ cm}
  • 3.5 GHz (3.5\text{ GHz}): \lambda_2 = \frac{3 \times 10^8}{3.5 \times 10^9} \approx 8.57\text{ cm}
  • 26 GHz (26\text{ GHz}): \lambda_3 = \frac{3 \times 10^8}{26 \times 10^9} \approx 1.15\text{ cm} (Milimetre seviyesi – mmWave)

Friis yayılım denklemine göre, mesafe (d) sabit tutulduğunda 26 GHz (mmWave) bandındaki bir sinyalin uzay boşluğundaki sönümlenme kaybı, kırsal kapsama sağlayan 700 MHz bandına kıyasla frekansın karesi oranında artarak tam 1379 kat (yaklaşık 31.4\text{ dB}) daha fazla kayba uğrar:

    \[\text{Kayıp Artışı} = \left( \frac{f_{\text{mmWave}}}{f_{\text{LowBand}}} \right)^2 = \left( \frac{26\text{ GHz}}{0.7\text{ GHz}} \right)^2 \approx 1379.5\]

Bu fiziksel gerçeklik, yüksek frekanslı 5G sinyallerinin beton duvarlar, ağaç yaprakları ve hatta havadaki yağmur damlaları tarafından bile çok kolay bir şekilde bloke edilmesine yol açar. Bu nedenle, 5G hızlarının kesintisiz sunulabilmesi için şehir merkezlerinde her sokak lambasına veya bina köşesine “small cell” (mikro/küçük hücre) baz istasyonlarının yerleştirilmesi ve bu istasyonların arkasında güçlü bir fiber optik taşıyıcı hattın (backhaul) bulunması zorunludur. Türkiye’deki baz istasyonlarının önemli bir kısmında hala fiber yerine havadan aktarım sağlayan radyo link ünitelerinin kullanılması, 5G hızlarının başlangıçta bazı noktalarda dar boğaza girmesine neden olabilecektir.

BTK Milli Bant Planı ve Operatör Frekans Tahsisleri

5G teknolojisinin ticari başarısı, frekans bantlarının verimli bölüşülmesine bağlıdır. Bilgi Teknolojileri ve İletişim Kurumu BTK tarafından onaylanan Milli Bant Planı kapsamında, Türkiye’deki operatörlerin spektrum paylaşım mimarisi şu şekildedir:

Operatör Bazlı Frekans Dağılım Tablosu

OperatörDüşük Kapsama Bandı (700 MHz)C-Band Kapasite Bandı (3.5 GHz)Toplam Aktif Bant Genişliği
Operatör 12×10 MHz (A1 Bloğu)160 MHz (B1+B4+B5+B6 Blokları)~180 MHz
Operatör 22×10 MHz (A3 Bloğu)100 MHz (B2+B7+B8 Blokları)~120 MHz
Operatör 32×10 MHz (A2 Bloğu)80 MHz (B3 Bloğu)~100 MHz
Türkiye Operatörler Arası 5G Frekans Bölüşümü

Teknik Çıkarım: Tüm operatörler kırsal kapsama ve kapalı mekan nüfuzu için kritik olan 700 MHz bandında eşit (2×10 MHz FDD) spektruma sahipken; şehir merkezlerinde peak (zirve) hızları belirleyecek olan 3.5 GHz (TDD) bandında Operatör 1, 160\text{ MHz}‘lik geniş spektrum bloğuyla en yüksek teorik veri hızlarını (hız testi zirvelerini) sunma potansiyelini elinde bulundurmaktadır.

Donanım Mühendisliği ve IoT Entegrasyonu

Gömülü sistemler, robotik veya IoT (nesnelerin interneti) projelerinde 5G modemleri (Quectel RM500Q vb.) entegre etmeyi planlayan donanım tasarımcıları için dikkat edilmesi gereken kritik parametreler şunlardır:

  • Sub-6 GHz RF Yol Tasarımı: Türkiye’deki ana 5G taşıyıcısı 3.5 GHz (n78) olacağından, tasarladığınız PCB üzerindeki mikroşerit (microstrip) RF hatlarının empedansının tam 50\text{ }\Omega olarak eşlenmesi (impedance matching) ve Sub-6 GHz uyumlu antenlerin tercih edilmesi zorunludur.
  • Gecikme (Latency) Profil Analizi: NSA mimarisi üzerinden yapılan bağlantılarda, paketler hala 4G LTE çekirdek şebekesi (EPC) üzerinden yönlendirildiğinden ping süreleri 4.5G ile benzer seviyelerde (20-40\text{ ms}) kalacaktır. Drone kontrolü gibi kritik gerçek zamanlı projeler için SA (Standalone) kapsama alanları beklenmelidir.
  • Güç Bütçesi ve Isıl Kararlılık: 5G modem entegreleri, yüksek frekanstaki yoğun sinyal işleme gereksinimleri (MIMO, hüzmeleme – beamforming) nedeniyle 4G modüllerine kıyasla yaklaşık %30 ila %50 daha fazla akım çeker. Güç kaynağı tasarımında anlık akım piklerini (peak currents) sönümlemek için düşük ESR’li kapasitörler kullanılmalı ve ısınmayı önlemek için termal petler tercih edilmelidir.

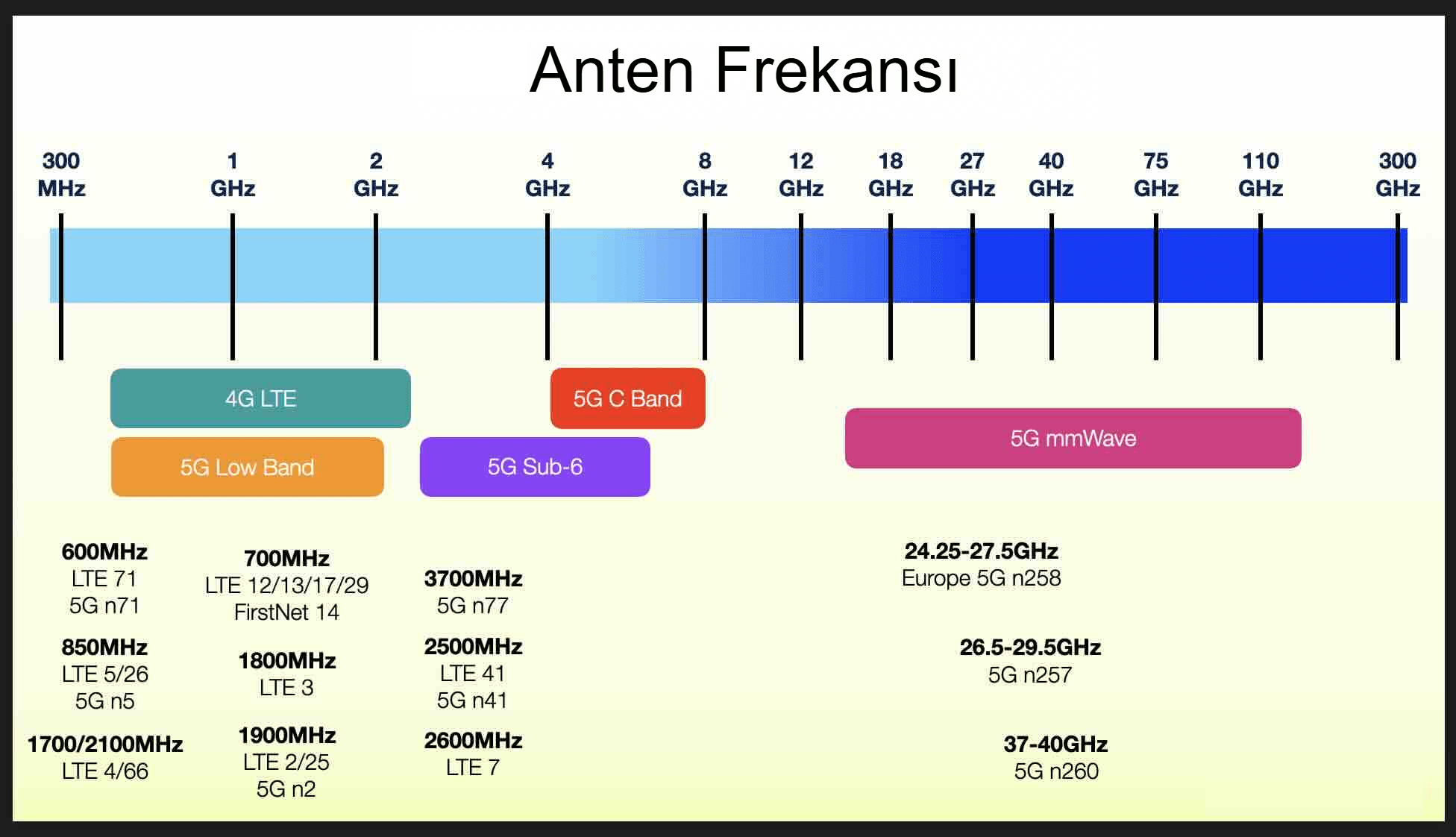

5G Anten Frekansı RF Tasarımı
Hücresel Antenlerin Frekans Eşleme Parametreleri

Saha Spektrum Analizi ve Havadan Ölçümler

Saha mühendisleri tarafından gerçekleştirilen RTL-SDR ve RF spektrum analizör ölçümleri, şebekenin fiziksel katmanındaki taşıyıcı yapıları doğrulamaktadır.

Saha 5G Testi Cihaz Ekranı

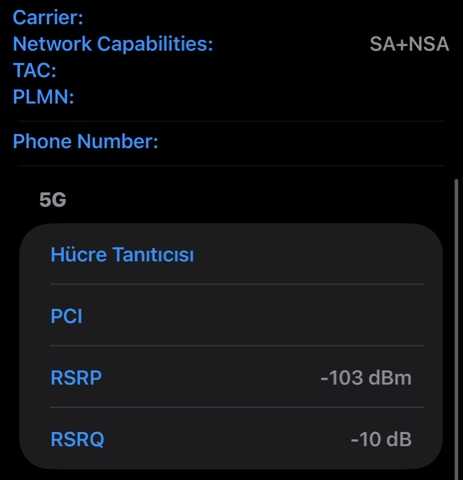

Saha Testi: SA ve NSA Aktif Ağ Yetenekleri

Test ekranında yer alan Network Capabilities: SA+NSA ifadesi, bağlandığımız baz istasyonunun sadece mevcut 4.5G altyapısını taşıyıcı olarak kullanmakla kalmadığını (NSA), aynı zamanda yeni nesil 5G çekirdek şebekesine (5GC) doğrudan geçiş yapmaya (SA) hazır bir donanımsal modül revizyonuna sahip olduğunu gösterir.

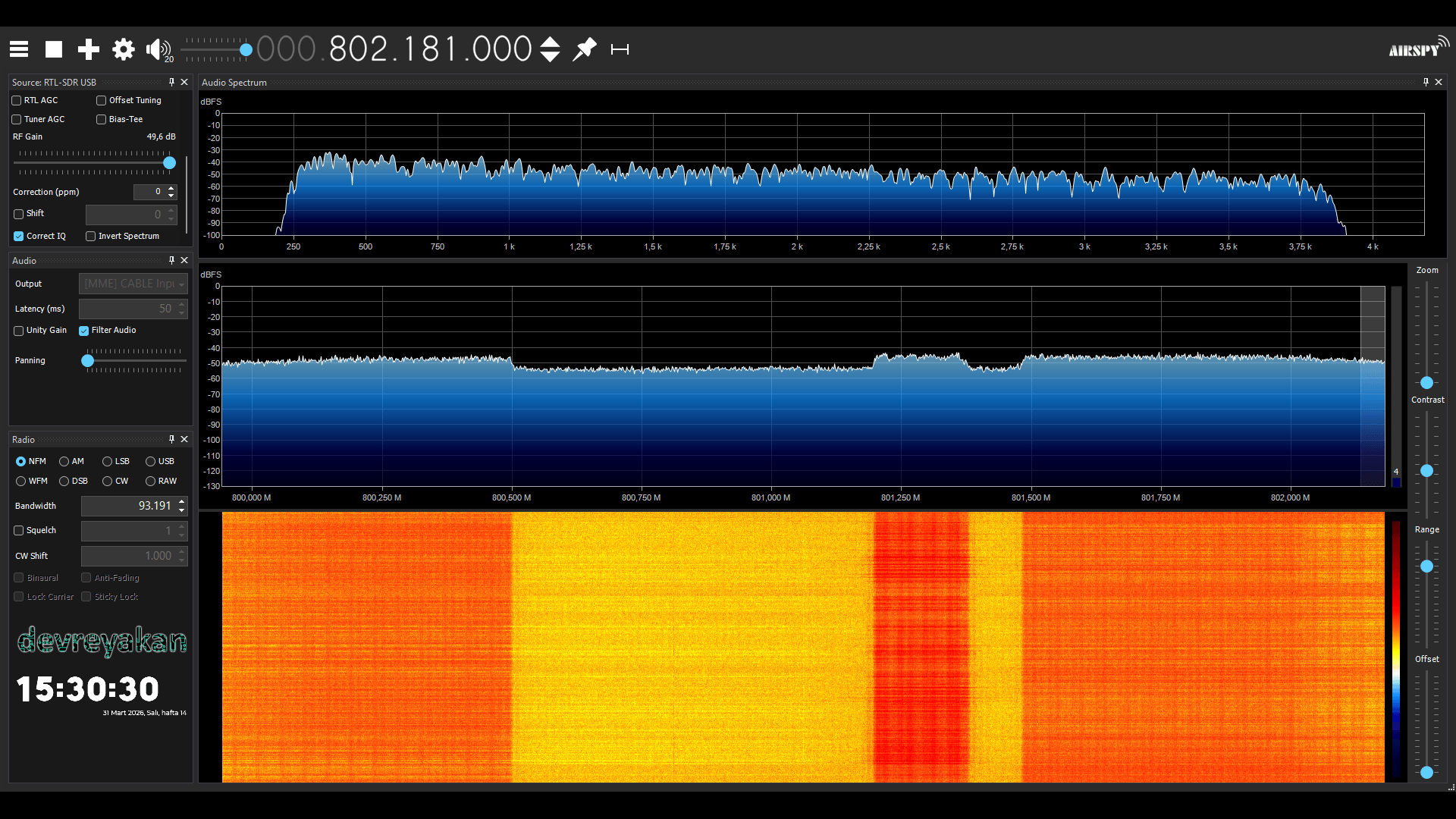

RTL-SDR Spektrum Analizi
SDR Üzerinde Hücresel Taşıyıcı Sinyal Ölçümü

Spektrum Analizi Teknik Çıkarımları

  • Merkez Frekans (802.181\text{ MHz}): LTE Band 20 ve 5G n20 düşük kapsama bandının göbeğindedir. Bu bant, kentsel alanlarda bodrum katlarına kadar nüfuz eden ve operatörlerin geniş kapsama sağlamak adına şebekede “kontrol taşıyıcısı” olarak kullandıkları frekanstır.
  • OFDM Plateau (Düz Tepe) Yapısı: Spektrum ekranındaki geniş, üstü nispeten düz ama tırtıklı yapı, 4G ve 5G teknolojilerinin temel modülasyon tekniği olan OFDM (Orthogonal Frequency Division Multiplexing – Dikgen Frekans Bölmeli Çoklama) sinyalinin karakteristik imzasıdır. Sinyal, binlerce yakın yerleşimli alt taşıyıcının birbirine karışmadan paralel veri aktarmasıyla bu formu alır.
  • Bant Genişliği (Bandwidth): Spektrum arayüzü anlık 2.4\text{ MHz} genişliğinde bir dilimi göstermektedir. OFDM modüleli bu sinyal, merkez frekansın sağ ve sol kolları boyunca toplamda 10\text{ MHz} veya 20\text{ MHz} bant genişliğini dolduracak şekilde simetrik olarak devam etmektedir.

Özetlemek gerekirse, 5G logosunu telefonunuzda görmek harika bir adım olsa da; gerçekçi yüksek veri hızlarına ve milisaniyelik gecikmelere ulaşmak, operatörlerin fiber backhaul altyapı yatırımlarını tamamlamasına ve Standalone (SA) çekirdek şebekelerinin tam entegrasyonuna bağlıdır. 5G dönemi, mevcut 4.5G altyapısının sağladığı güçlü temel üzerine yükselen kademeli bir evrim sürecidir.
