Elektrik dağıtım sistemi, santrallerde üretilen veya yüksek gerilim iletkenleriyle taşınan elektrik enerjisini son tüketicilere (konutlar, iş yerleri, sanayi tesisleri) ulaştırmaktan sorumludur. Elektrik şebekesi altyapısının en kritik halkasını oluşturan bu sistemler; enerjinin güvenli, sürekli, kararlı ve minimum kayıpla son kullanıcılara iletilmesini koordine eder.
Tipik bir elektrik şebekesi; iletim hatları, transformatör merkezleri (indirici trafo merkezleri) ve dağıtım fiderlerinden (hatlarından) oluşur. Yüksek gerilimli iletim hatları, üretilen gücü uzun mesafeler boyunca trafo merkezlerine taşır. Bu merkezlerde gerilim seviyesi düşürülerek dağıtım şebekeleri üzerinden şehirlerimize ve sanayi tesislerimize güvenle dağıtılır.
Modern toplumların kesintisiz çalışabilmesi için dağıtım şebekelerinin mimarisi hayati öneme sahiptir. Sanayi üretiminden hastanelere, ulaşımdan konutsal ısınma ve aydınlatma sistemlerine kadar hayatın her alanı kararlı bir elektrik beslemesine ihtiyaç duyar. Bu nedenle, coğrafi koşullara, tüketim gücüne ve güvenlik beklentilerine göre farklı tipte şebeke bağlantı mimarileri (topolojileri) tasarlanır.
Elektrik Dağıtım Sistemi Türleri: Radyal (Dal-Budak) Dağıtım

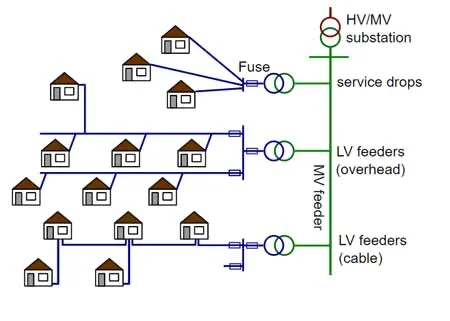

Radyal şebekeler, elektrik gücünün dağıtım merkezinden tüketicilere doğru tek yönlü (tek bir hat üzerinden) aktarıldığı şebeke topolojisidir. Bu sistemlerde yedek bir besleme hattı veya alternatif güç akış yolu bulunmaz; dolayısıyla hattın herhangi bir noktasında oluşacak fiziksel arıza, o hattın devamındaki tüm tüketicilerin enerjisiz kalmasına (kesintiye) yol açar.
Radyal sistemlerin en büyük avantajı, tasarımlarının son derece basit ve ilk kurulum maliyetlerinin düşük olmasıdır. Projelendirilmesi, tesis edilmesi ve arıza takibi kolay olduğundan yük yoğunluğunun az olduğu kırsal bölgelerde, köylerde ve tarımsal sulama alanlarında yaygın olarak tercih edilir.
Bununla birlikte, yedekliliğin olmaması sistem güvenilirliğini düşürür. Ayrıca radyal hatların sonuna doğru gidildikçe gerilim düşümü (voltaj kaybı) oranı artar. Sınırlı ölçeklenebilirliği nedeniyle, yeni yüklerin eklenmesi mevcut transformatörlerin ve iletken kesitlerinin yetersiz kalmasına yol açabilir.
Radyal şebekeler; kırsal şebeke hatlarında, küçük yerleşim merkezlerinde ve geçici güç ihtiyacı duyulan şantiyelerde veya açık hava etkinliklerinde ekonomik bir çözüm olarak kullanılmaktadır.
Elektrik Dağıtım Sistemi Türleri: Ring (Döngü) Dağıtım

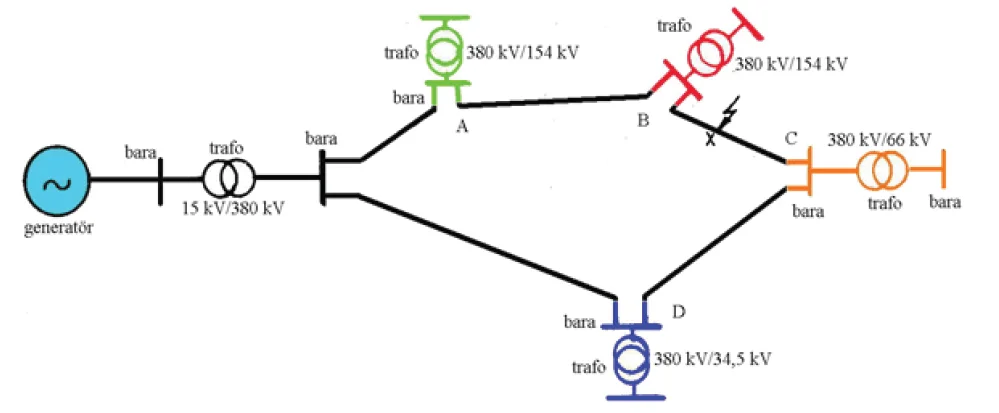

Ring şebekeler, dağıtım merkezinden çıkan ana hattın kapalı bir döngü oluşturacak şekilde tekrar aynı merkeze döndüğü şebeke yapısıdır. Bu sistemlerde fiderler üzerindeki tüketiciler her iki yönden de (çift taraflı) beslenebilir. Hatta oluşan bir arıza durumunda, otomatik ayırıcılar vasıtasıyla arızalı bölge izole edilir ve sağlıklı kısımlar alternatif yön üzerinden beslenmeye devam eder.
Ring topolojisi, kesinti sürelerini minimize ederek yüksek şebeke güvenilirliği sunar. Hatların ölçeklenebilirliği radyal sisteme göre daha yüksektir ve sisteme yeni yükler eklemek daha kolaydır. Şebeke arızalarında alternatif besleme senaryoları ve manevra optimizasyonu hakkında hazırlanan IEEE ring şebeke analiz çalışması döngü sistemlerinin dinamik yapısını detaylıca incelemektedir.
Ancak ring şebekelerin koruma koordinasyonu (röle ayarları ve kesici seçiciliği) radyal şebekelere kıyasla oldukça karmaşık ve ilk kurulum maliyeti daha yüksektir. Şebeke manevralarının hatasız yapılması için otomatik yönlü koruma rölelerine ve SCADA altyapısına ihtiyaç duyulur.
Ring şebekeler; kentsel dağıtım hatlarında, sanayi bölgelerinde, hastanelerde, havalimanlarında ve enerji kesintisinin tolere edilemeyeceği veri merkezlerinde yaygın olarak uygulanır.
Elektrik Dağıtım Sistemi Türleri: Ağ Gözlü (Mesh / Grid) Dağıtım
Ağ gözlü şebekeler, tüm dağıtım hatlarının birbirine paralel bağlandığı ve tüketicilere giden elektrik gücünün çok sayıda farklı alternatif yol üzerinden akabildiği en güvenilir şebeke topolojisidir. Bu sistemlerde, herhangi bir hat veya trafo arızalansa dahi akım diğer yollar üzerinden akmaya devam eder ve tüketiciler hiçbir kesinti hissetmez.
Güvenilirlik seviyesi en üst düzeyde olan bu mimari, dinamik yük paylaşımı sayesinde hatlardaki aşırı yüklenmeleri ve reaktif kayıpları da optimize eder. Şebekeye yeni güç kaynaklarının (örneğin kojenerasyon tesisleri) entegrasyonu son derece kolaydır.
Ağ gözlü sistemlerin tesis, bakım ve projelendirme aşamaları son derece karmaşıktır. Kısa devre akımlarının çok yüksek olması nedeniyle kullanılan şalt cihazlarının kesme kapasitelerinin büyük seçilmesi gerekir. Bu durum, sistemin ilk yatırım bütçesini önemli ölçüde artırır.
Ağ gözlü topolojiler; nüfus ve yük yoğunluğunun son derece yüksek olduğu metropol merkezlerinde, devasa organize sanayi bölgelerinde ve kesintisiz güç gerektiren kritik savunma sanayii altyapılarında tercih edilir.
Enterkonnekte Dağıtım Sistemleri

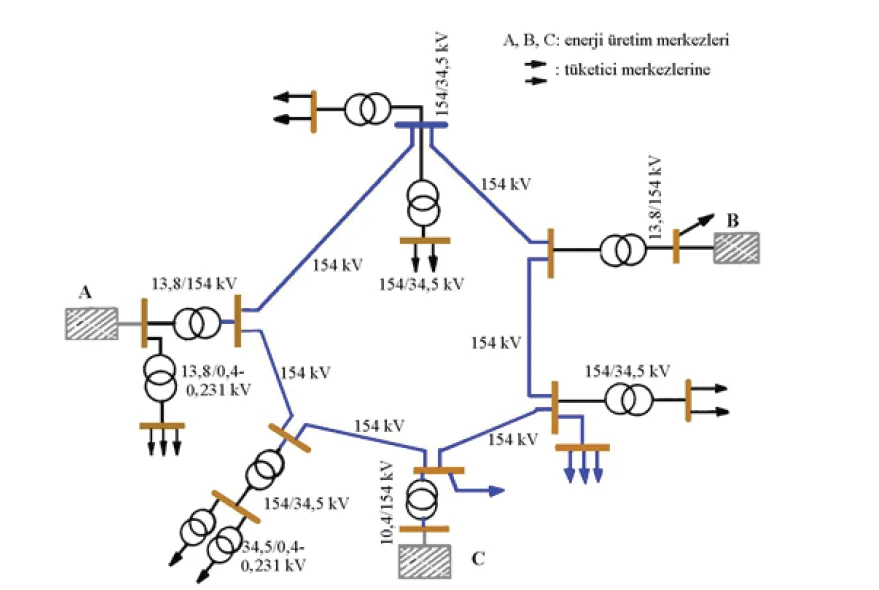

Enterkonnekte şebeke; ülkedeki tüm santrallerin, trafo merkezlerinin ve iletim hatlarının birbirine paralel bağlanarak tek bir devasa sistem gibi çalışmasını sağlayan ulusal güç ağıdır. Bu sistemler gerektiğinde komşu ülkelerin veya kıtaların şebekeleriyle de senkronize edilir. Enterkonnekte yapı; bölgesel yük-arz dengesizliklerini giderir, elektrik fiyatlarını optimize eder ve herhangi bir santral arızalandığında diğer bölgedeki santrallerin devreye girmesiyle sistemin çökmesini (blackout) engeller. Ancak art arda gelebilecek domino etkisiyle büyük çöküş risklerini önlemek için siber güvenlik ve çok hassas bir frekans-aktif güç kontrolü gerektirir.
Modern Hibrit ve Mikroşebeke Sistemleri
Hibrit şebekeler; güneş panelleri, rüzgar türbinleri ve biyokütle gibi yenilenebilir enerji kaynakları ile geleneksel dizel jeneratörler ve akülü enerji depolama sistemlerini (BESS) akıllı bir yazılımla bir arada yöneten modern güç ağlarıdır. Bu sistemler, yeşil enerjinin süreksizlik (dalgalanma) zaafını piller ve jeneratörlerle dengeleyerek 7/24 kararlı enerji sunar. Ana şebekeye bağlı (on-grid) çalışabildikleri gibi, afet veya şebeke çökmesi durumunda şebekeden bağımsız (off-grid / ada modu) çalışarak yerel bölgelerin enerjisiz kalmasını engellerler.
Şebeke Topolojilerinin Teknik Karşılaştırması
Elektrik şebeke tasarımında topoloji seçimi yapılırken yatırım maliyeti, hedeflenen kesintisizlik oranı ve teknik kısıtlar dengelenmelidir:
Güvenilirlik Derecesi: Radyal şebekeler tek yönlü akış ve sıfır yedeklilik nedeniyle en düşük güvenilirlik oranına sahiptir. Ring ve Ağ Gözlü şebekeler alternatif yollar sunarak sistem kararlılığını üst seviyede tutar. Hibrit mikroşebekeler ise depolama üniteleriyle bu yüksek güvenilirlik trendini destekler.
Enerji Verimliliği ve Kayıplar: Radyal hatlar, mesafeye bağlı hat sonu voltaj düşümleri nedeniyle en düşük verimliliğe sahiptir. Ring ve ağ gözlü topolojiler daha kısa fider döngüleri ve çift yönlü yük dağılımı sayesinde reaktif kayıpları ve gerilim düşümlerini minimize eder.
Tesis ve Ekipman Maliyetleri: Radyal sistemler en ucuz ve en kolay tesis edilen şebeke türüdür. Döngü, ağ gözlü ve hibrit sistemler; karmaşık koruma röleleri, hızlı şalt cihazları, otomatik SCADA hücreleri ve akıllı kontrol yazılımları gerektirdiği için yüksek ilk yatırım bütçesi gerektirir. Ancak uzun vadede kesinti cezalarını ve kayıpları azaltarak kendini amorti eder.
Sistem Ölçeklenebilirliği:
Radyal şebekelerin yeni yüklere ve yeni üretim santrallerine uyum sağlaması zordur. Ring, ağ gözlü ve hibrit sistemler ise modüler yapıları sayesinde mevcut şebeke altyapısını bozmadan sisteme yeni trafolar veya güneş tarlaları eklenmesine kolayca izin verir.
Sonuç olarak; her şebeke topolojisinin kendine özgü avantajları ve uygulama sınırları bulunur. Şebeke mühendislerinin görevi, bölgenin ihtiyaçlarına en uygun, siber dayanıklı ve sürdürülebilir enerji sistemini hayata geçirmektir.
