Elektrik İletimi Ve Dağıtım Sistemleri Bileşenleri

Bu içeriğimizde, elektrik iletim ve dağıtım sistemleri bileşenlerini inceliyoruz. Elektrik enerjisi iletim ve dağıtım sistemleri, santrallerde üretilen elektrik enerjisinin son kullanıcılara (konutlar, ticari binalar ve sanayi tesisleri) ulaştırılmasında hayati bir öneme sahiptir. İletim sistemi, yüksek gerilim seviyelerinde elektrik enerjisini çok uzun mesafelere taşırken; dağıtım sistemi ise gerilimi güvenli tüketim seviyelerine indirgeyerek doğrudan abonelere ulaştırır. Bu kapsamlı içeriğimizde, elektrik iletim ve dağıtım şebekelerinde kullanılan temel donanımsal bileşenleri, işlevlerini ve sistem için önemlerini detaylıca inceleyeceğiz.

Yüksek Gerilim İletim Sistemleri

İletim şebekesinin başlangıç noktasında, mekanik enerjiyi elektrik enerjisine dönüştüren jeneratörler (generatörler) yer alır. Bu jeneratörler büyük termik, hidroelektrik veya nükleer güç santrallerinin yanı sıra rüzgar ve güneş enerjisi santralleri gibi yenilenebilir enerji tesislerinde de bulunur.

Jeneratörler tarafından üretilen orta gerilim (OG) seviyesindeki elektrik enerjisi, iletim hatlarında oluşacak akım kayıplarını en aza indirmek amacıyla öncelikle yükseltici transformatörler (yükseltici trafolar) vasıtasıyla yüksek gerilim (YG) veya çok yüksek gerilim (ÇYG) seviyelerine çıkarılır. Gerilimin yükseltilmesi, hattan çekilen akımı düşürerek kablolardaki ısı kayıplarını (I^2R) radikal bir şekilde azaltır ve enerjinin yüzlerce kilometre uzağa kayıpsız taşınmasını sağlar.

Yükseltilen elektrik enerjisi, iletim hatlarına aktarılmadan önce anahtarlama, ölçüm ve koruma cihazlarının yer aldığı şalt sahalarına (switchyard) gönderilir. Buradan çıkan yüksek gerilim hatları, devasa çelik kafes veya monopole kuleler üzerinden geçerek şehirlerin ve sanayi bölgelerinin yakınındaki indirici şalt merkezlerine ulaşır.

İletim şebekesinin tamamında, elektrik akışını kararlı kılmak ve sistemi aşırı gerilim dalgalanmalarına veya kısa devrelere karşı korumak amacıyla gelişmiş dijital izleme, tele-kontrol ve tele-koruma donanımları kullanılır. Bu donanımlar, olası arıza anlarında milisaniyeler içinde kesicileri tetikleyerek arızalı bölgeyi izole eder ve şebekenin çökmesini engeller.

Yüksek Gerilim İletim Sistemi Donanımları

İletim sistemi, elektriği uzun mesafelerde güvenle ve kayıpsız taşımak üzere tasarlanmış karmaşık bir donanım şebekesidir. Sistemdeki temel bileşenler şunlardır:

Senkron Jeneratörler

Kömür, doğal gaz, nükleer veya suyun potansiyel enerjisi gibi birincil enerji kaynaklarından elde edilen dönme mekanik enerjisini alternatif akım (AC) elektrik enerjisine çeviren devasa elektrik makineleridir.

Güç Transformatörleri (Trafolar)

Alternatif akımda frekansı değiştirmeden gerilim seviyesini yükselten veya düşüren statik makinelerdir. İletim başlangıcında gerilimi yükseltmek için (yükseltici trafo), iletim bitiminde ise yerel dağıtıma uygun seviyelere düşürmek için (düşürücü trafo) kullanılırlar. Nüve ve sargı tasarımları sayesinde verimlilikleri %98’in üzerindedir.

YG/OG Şalt Sahaları (Switchyards)

Enerji hatlarının birleştiği, ölçüm trafolarının, parafudrların, ayırıcıların (seksiyoner) ve yüksek hızlı devre kesicilerin (SF6 kesiciler) yer aldığı dış ortam veya kapalı (GIS) tip tesislerdir. Hatlar arası enerji geçişlerini kontrol ederler.

Yüksek Gerilim İletim Hatları

Faz iletkenlerini (genellikle çelik özlü alüminyum ACSR iletkenler) taşıyan devasa çelik kafes veya monopole kulelerdir. İletkenleri kule gövdesinden tamamen yalıtmak amacıyla porselen, cam veya silikon kompozit izolatör zincirleri kullanılır.

Telemetri ve Akıllı Kontrol Sistemleri (SCADA)

Güç akışını, aktif/reaktif yük durumlarını ve şebeke frekansını anlık izleyen SCADA altyapısıdır. Şebeke üzerindeki olası gerilim çökmeleri, aşırı yüklenmeler veya frekans sapmaları durumunda otomatik yük atma veya dinamik kompanzasyon algoritmalarını tetikler.

YG İletim Sisteminin Şebeke Kararlılığındaki Rolü

Yüksek gerilim iletim sistemi, elektrik güç şebekesinin frekans ve gerilim kararlılığını (stabilite) korumakla mükelleftir. Kararlılık; ani talep değişimleri veya santral devre dışı kalma durumlarında şebekenin çökmeksizin nominal sınırlarda çalışmaya devam edebilmesidir:

• Arz ve Talep Dengelenmesi: Şebekede frekansın 50 Hz’de sabit kalabilmesi için üretilen güç ile tüketilen gücün anlık olarak eşit olması gerekir. İletim şebekesi bu dengeyi koordine eder.
• Dinamik Voltaj Kontrolü ve Reaktif Güç: Şebeke boyunca gerilimin nominal değerlerde kalabilmesi için STATCOM veya şönt reaktörler gibi reaktif güç kompanzasyon donanımları ile voltaj seviyeleri düzenlenir.
• Arıza İzolasyonu ve Kararlılık: Kısa devre durumlarında, mikroişlemcili koruma röleleri (mesafe ve diferansiyel röleler) saniyeden kısa sürede kesicileri açarak sistem kararlılığını korur.

Hızlı Arıza İzolasyonu

Hatta oluşan kısa devreleri anında saptayan yönlü aşırı akım veya mesafe koruma röleleri, şebeke genelinde domino etkisiyle çökme (kararsızlık) yaşanmasını engellemek amacıyla arızalı hat bölümünü hızla izole eder.

Elektrik Dağıtım Sistemleri

Elektrik dağıtım sistemi; indirici trafo merkezlerinden başlayarak havai hatlar, yer altı kabloları, dağıtım trafoları ve sayaçlar üzerinden son kullanıcılara kadar uzanan elektrik şebekesinin son halkasıdır.

Elektrik Dağıtım Şebekesi Bileşenleri

Bölgesel İndirici Trafo Merkezleri

İletim hattından gelen yüksek gerilimi (örn: 154 kV) yerel dağıtıma uygun orta gerilim (örn: 34.5 kV) seviyelerine düşüren ve hücreler üzerinden fiderleri besleyen kapsamlı koruma kontrol tesisleridir.

Dağıtım Transformatörleri

Orta gerilim fiderlerindeki gerilimi son kullanıcının prizlerinden aldığı 220V/380V seviyesine indiren, mahalle aralarında veya direk üstlerinde konumlandırılmış transformatörlerdir.

Yer Altı Kablolu Dağıtım Hatları

Özellikle kentsel alanlarda güvenlik ve çevre estetiği sağlamak amacıyla yer altına çekilen, yüksek mekanik ve su yalıtımlı zırhlı XLPE enerji kablolarıdır. Şehir şebekelerinin kesintisiz ve kararlı çalışmasını sağlarlar.

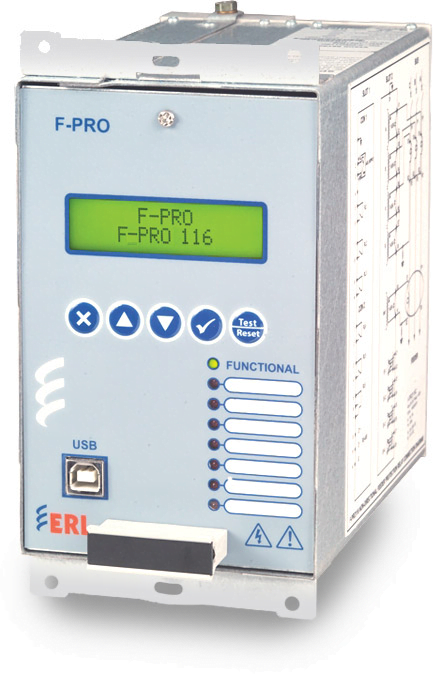

Mikroişlemcili Koruma Röleleri

Orta gerilim fider çıkışlarında yer alan, aşırı akım, kısa devre veya toprak kaçağı durumlarını izleyen ve devre kesicilere açma komutu göndererek arızaları sınırlayan donanımlardır.

Uzak Uç Birimleri (RTU) ve İletişim Modülleri

Saha hücrelerinden ve trafolardan gelen anlık durum verilerini (akım, gerilim, kesici konumu) toplayıp endüstriyel haberleşme protokolleri (Modbus, DNP3, IEC 60870-5-104) üzerinden merkez SCADA sistemine aktaran donanımlardır.

Kondansatör Bankları

Şebekedeki endüktif reaktif gücü kompanze ederek güç faktörünü (Cos \phi) düzelten, böylece gerilim düşümlerini azaltıp kablo akım kapasitesini optimize eden reaktif güç depolama üniteleridir.

Yüksek Hızlı Devre Kesiciler (SF6 / Vakum)

Kısa devre durumunda aşırı yüksek hata akımlarını saniyeler içinde keserek trafo ve hücrelerin zarar görmesini veya siber güvenlik risklerini engelleyen hızlı açma donanımlarıdır.

Elektronik Akıllı Sayaçlar (Smart Meters)

Abonelerin tükettiği aktif/reaktif elektrik miktarını hassas kaydeden, faturalandırma ve şebeke yük planlama verilerini otomatik olarak kablosuz ağlar üzerinden merkeze taşıyan ölçü cihazlarıdır.

Dağıtım Sistemlerinde Voltaj Regülasyonunun Önemi

Gerilim regülasyonu (voltaj düzenlemesi), tüketicilerin elektrikli cihazlarının hasar görmesini önlemek amacıyla gerilim seviyesinin yasal sınırlar (+/-%10) içerisinde tutulmasıdır. Çok düşük gerilim; motorların aşırı ısınmasına ve elektronik kartların kilitlenmesine yol açarken, çok yüksek gerilim ise cihazların yalıtımını bozarak anında yanmasına neden olur. Dağıtım şirketleri bu sınırları korumak adına transformatörlerde yük altında kademe değiştiriciler (OLTC) ve hat sonu gerilim regülatörleri kullanırlar.

İletim ve Dağıtım Şebekeleri Arasındaki Seçici Koordinasyon

Ulusal enterkonnekte iletim şebekesi ile yerel dağıtım ağlarının senkronize çalışması şebeke kararlılığı için vazgeçilmezdir. Dağıtım fiderlerindeki aşırı reaktif yüklenmeler veya trafo arızaları iletim hatlarını etkileyebilir. Bu nedenle, iki sistem arasındaki röle koruma ayarlarının seçici (selektif) yapılması gerekir. Böylece, dağıtımda oluşan lokal bir arıza yalnızca ilgili dağıtım fiderindeki kesici tarafından temizlenerek iletim hattının gereksiz yere devre dışı kalması ve bölgesel büyük kesintilerin (blackout) oluşması önlenir.

Sonuç olarak; iletim ve dağıtım sistemlerinin tüm donanımları, modern toplumların ihtiyaç duyduğu kesintisiz, kaliteli ve siber dayanıklı enerji arzını sağlamak amacıyla milisaniyelik bir koordinasyon içerisinde çalışmaktadır.
