Bu içeriğimizde, elektrik iletim hatları türlerini modern güç sistemlerinde kullanılan farklı yapısal özelliklerini ve birbirlerine göre avantajlarını inceleyeceğiz.
Elektrik enerjisi iletimi dünyasında, elektrik iletim hatları üretilen gücün santrallerden şehir şebekelerine, veri merkezlerine ve ağır sanayi tesislerine kayıpsız ulaştırılmasında hayati bir rol oynamaktadır. Bu yüksek gerilim hatları; taşınacak gücün büyüklüğüne, iletim mesafesine, coğrafi koşullara ve şebeke yapısına göre farklı tiplerde tasarlanır.
Yüksek Gerilim Alternatif Akım (HVAC) Hatları
Yüksek Gerilim Alternatif Akım (HVAC – High Voltage Alternating Current) hatları, tüm dünyada en yaygın kullanılan klasik elektrik iletim hattı türüdür. Elektriği büyük santrallerden alıp bölgesel trafo merkezlerine ve dağıtım noktalarına uzun mesafeler boyunca taşımak üzere projelendirilirler. HVAC hatları genellikle kafes veya monopole çelik kuleler (direkler) üzerinden uzanan havai iletkenlerden (faz kabloları) oluşur.
HVAC iletim sistemleri, gerilim seviyelerine göre 69 kV ile 765 kV aralığında değişen voltajlarda işletilir. Elektrik enerjisi iletimi sırasında hat kayıplarını en aza indirmek ve kesintisiz büyük güç aktarımı sağlamak amacıyla tek fazlı sistem yerine üç fazlı alternatif akım (AC) mimarisi kullanılır.
HVAC Hatlarının Uygulama Alanları
HVAC hatları, bölgesel üretim santralleri ile ulusal şebeke arasındaki ana bağlantıyı kurmak, farklı şehirlerin elektrik şebekelerini birbirine bağlamak ve kentsel alanlara büyük ölçekli güç taşımak amacıyla kullanılır. Mevcut ulusal şebekelerin neredeyse tamamı AC esasına göre çalıştığından, ekstra dönüştürücü istasyon gerektirmeden doğrudan trafo merkezlerine bağlanabilirler.
HVAC Hatlarının Avantajları ve Dezavantajları
En büyük avantajı; transformatörler yardımıyla gerilim seviyesinin çok kolay ve ucuz bir şekilde yükseltilip düşürülebilmesidir. Ayrıca şalt donanımları ve kule tasarımları HVDC sistemlerine göre çok daha ucuzdur ve bakım pratikliği sunar.
Bununla birlikte, HVAC hatlarının uzun mesafelerde (özellikle kablolu geçişlerde ve deniz altı hatlarında) kapasitif kaçak akımlardan ötürü güç kaybı oranı son derece yüksektir. Ayrıca havai iletkenlerin direnci ve deri etkisi (skin effect) nedeniyle oluşan omik kayıplar, son kullanıcıya ulaşan enerji verimliliğini düşürür. Fırtına, kar yükü ve yıldırım çarpmaları gibi atmosferik olaylara karşı da koruma sistemleriyle sürekli desteklenmelidir.
Yüksek Gerilim Doğru Akım (HVDC) Hatları
Yüksek Gerilim Doğru Akım (HVDC – High Voltage Direct Current) hatları, çok büyük güçleri aşırı uzun mesafelere (genellikle 600-800 km’den fazla) veya deniz altından minimum kayıpla iletmek amacıyla kullanılan modern iletim teknolojisidir. AC esasına göre çalışan HVAC hatlarının aksine, HVDC hatlarında elektrik enerjisi doğru akım (DC) formunda iletilir.
HVDC Sistemlerinin Çalışma Yapısı

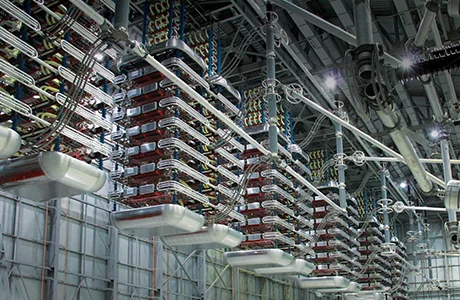

HVDC sistemi, iletim hattının başlangıcında yer alan devasa doğrultucu (rectifier) istasyonları yardımıyla şebekedeki alternatif akımı (AC) doğru akıma (DC) dönüştürür. DC formuna getirilen enerji, 100 kV ile 1100 kV aralığındaki yüksek gerilimle hat üzerinden taşınır. Hattın alıcı ucunda ise invertör (inverter) istasyonları vasıtasıyla DC enerji tekrar alternatif akıma (AC) dönüştürülerek yerel şebekeye enjekte edilir.
HVDC Hatlarının Başlıca Kullanım Alanları
Açık deniz (offshore) rüzgar santrallerinden elde edilen enerjinin deniz altı kablolarla ana karaya taşınmasında, frekansları farklı olan iki ayrı ulusal şebekenin (back-to-back bağlantı ile) birbirine bağlanmasında ve çöl veya dağlık bölgelerdeki devasa güneş tarlalarından metropollere kayıpsız enerji iletiminde HVDC hatları benzersiz bir çözümdür.
HVDC Hatlarının Avantajları ve Dezavantajları
Doğru akımda kapasitif kaçak akımlar ve deri etkisi (skin effect) oluşmadığı için iletim kayıpları AC hatlara göre %30 ila %50 daha düşüktür. Aynı gücü taşımak için 3 faz yerine sadece 2 iletken (pozitif ve negatif kutup) yeterli olduğundan kule tasarımları daha kompakt ve hafiftir. Deniz altı kablolu iletimde mesafe sınırı yoktur.
En büyük dezavantajı ise, hattın her iki ucunda kurulması zorunlu olan güç elektroniği konvertör (doğrultucu/invertör) istasyonlarının kurulum maliyetinin son derece yüksek ve karmaşık olmasıdır. Ayrıca DC akımın kesilmesi zor olduğundan DC kesici teknolojisi oldukça pahalıdır.
Çok Yüksek Gerilim (EHV) Hatları
Çok Yüksek Gerilim (EHV – Extra High Voltage) hatları, uzun mesafelerde (genellikle 250 km’den uzun hatlarda) büyük miktarda elektrik gücü taşımak amacıyla projelendirilen alternatif akım hatlarıdır. Şebeke verimliliğini üst düzeyde tutmak amacıyla tasarlanmışlardır.
EHV Hatlarının Teknik Özellikleri
Uluslararası standartlarda EHV sınıfı genellikle 220 kV ile 765 kV aralığındaki gerilim seviyelerini kapsar. Bu hatlarda, havanın yalıtım sınırlarını aşan yüksek voltaj nedeniyle iletkenlerin etrafında oluşabilecek korona deşarj kayıplarını ve gürültüyü azaltmak amacıyla faz başına çoklu iletken (demetli iletken – bundle) demetleri ve devasa kafes kuleler kullanılır.
EHV Hatlarının Avantajları
Gerilim seviyesi çok yüksek olduğu için hattan çekilen akım miktarı düşer. Bu durum, iletken kesitlerindeki omik direnç kayıplarını (I^2R) radikal şekilde azaltarak çok uzak mesafelere minimum kayıpla elektrik taşınmasını sağlar. Bölgesel enterkonnekte bağlantıların kurulmasında ana omurgadır.
Ultra Yüksek Gerilim (UHV) Hatları
Ultra Yüksek Gerilim (UHV – Ultra High Voltage) hatları, elektrik iletim teknolojisinin ulaştığı en son sınırdır. Genellikle kıtalar arası veya binlerce kilometrelik mesafelerde, devasa üretim kapasitesine sahip hidroelektrik veya nükleer santrallerden gelen enerjiyi metropollere taşımak amacıyla inşa edilirler.
UHV Hatlarının Tanımı ve Sınırları
UHV sınıfı, alternatif akımda (AC) 1000 kV ve doğru akımda (DC) 800 kV üzerindeki gerilim seviyelerini tanımlar. Günümüzde bazı gelişmiş UHV projeleri 1100 kV – 1200 kV seviyelerinde çalışmaktadır. Bu olağanüstü gerilimleri taşımak için faz başına 6’lı veya 8’li demetli iletkenler, özel kompozit izolatör zincirleri ve siber güvenlikli gerçek zamanlı şebeke izleme donanımları kullanılır.
UHV Teknolojisinin Getirdiği Zorluklar
UHV projelerinin projelendirilmesi ve tesisi üst düzey mühendislik uzmanlığı gerektirir. Aşırı yüksek elektromanyetik alan etkileri nedeniyle kamulaştırma koridorunun çok geniş tutulması gerekir. Şalt cihazlarının, parafudrların ve güç transformatörlerinin yalıtım maliyetleri son derece yüksek olup, projenin tamamlanması uzun yıllar alabilmektedir.
Sonuç
Farklı elektrik iletim hattı türleri (HVAC, HVDC, EHV, UHV), modern elektrik şebekelerinin arıza riskini minimize etmek ve sürdürülebilir enerji dönüşümünü desteklemek amacıyla entegre bir biçimde çalışır. Doğru projelendirilmiş iletim hatları, ulusal ve uluslararası enerji arz güvenliğinin en kararlı teminatıdır.
Elektrik enerjisi iletimi, şebeke planlama, yüksek gerilim topolojileri ve trafo merkezleri hakkında hazırladığımız diğer teknik rehberlerimize Elektrik İletimi ve Dağıtımı kategorimiz üzerinden ulaşarak mühendislik bilginizi geliştirebilirsiniz.
Örnek bir IEEE standardına buradan ulaşabilirsiniz.
