Bugünkü yazımızda lojik kapılarımızdan biri olan VE kapısını inceleyeceğiz. “VE” lojik kapısının çıkış durumu, girişlerinden herhangi biri “0” mantık seviyesinde olduğunda diğerinin ne olduğu fark etmeksizin çıkış her türlü “0” (Düşük) olacaktır. Başka bir deyişle, girişlerden biri “0” olduğu sürece çıkış hep “0” olacaktır.

Tabii ki bu lojik kapıların hepsinin çalışma durumlarının matematiksel ifadeleri mevcuttur. Aslında bu matematiksel ifadeler, bu devreleri kurarken ve üstünde analiz yaparken işimizi çok kolaylaştırmaktadır. Bu sebepten ötürü “VE” mantıksal kapımızın matematiksel ifadesi de hemen aşağıdaki gibi olacaktır.

Mantıksal VE (AND) Kapısı / Logic AND Gate ve kapısı nedir,ve kapısı,ve kapısı entegresi,ve kapısı doğruluk tablosu,ve kapısı sembolü

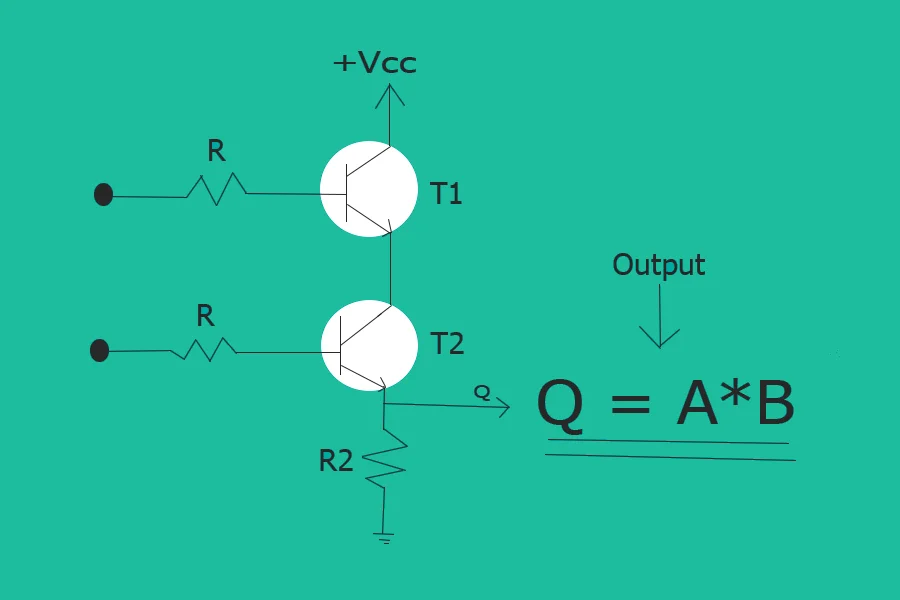

Basit VE Kapısı Devresi

Bir konuyu öğrenmenin en iyi yollarından biri de onun hakkında küçük projeler yapmaktır. O zaman hadi gelin transistörle basit bir “VE” Kapısı devresi kuralım.

Bu noktada T1 ve T2 transistörlerinin base ucuna dirençlerimizi bağlıyoruz. Zaten bu bağlantı şemasına baktığımızda anlıyoruz ki devremiz dijital elektroniğin mantık ailelerinden biri olan RTL (Direnç – Transistör – Lojik) ailesine aittir.

Mantıksal VE (AND) Kapısı / Logic AND Gate ve kapısı nedir,ve kapısı,ve kapısı entegresi,ve kapısı doğruluk tablosu,ve kapısı sembolü

Lojik kapılar, elektronik devrelerde istenen mantıksal işlevi üretmek için kullanılmaktadırlar. Yukarıda öğrendiğimiz matematiksel formülden de çıkartabileceğimiz gibi bu lojik kapıların her biri özel bir tabloya sahiptir. Bu tablolar elektronik devremizi çözümlerken bize çok yardımcı olmaktadır. Tablonun hemen yanında gözlemlediğimiz resim ise “VE” Kapımızın devre çizimi esnasında göründüğü semboldür. Bu semboller dünyanın neresine giderseniz gidin genel olarak değişmeyecektir.

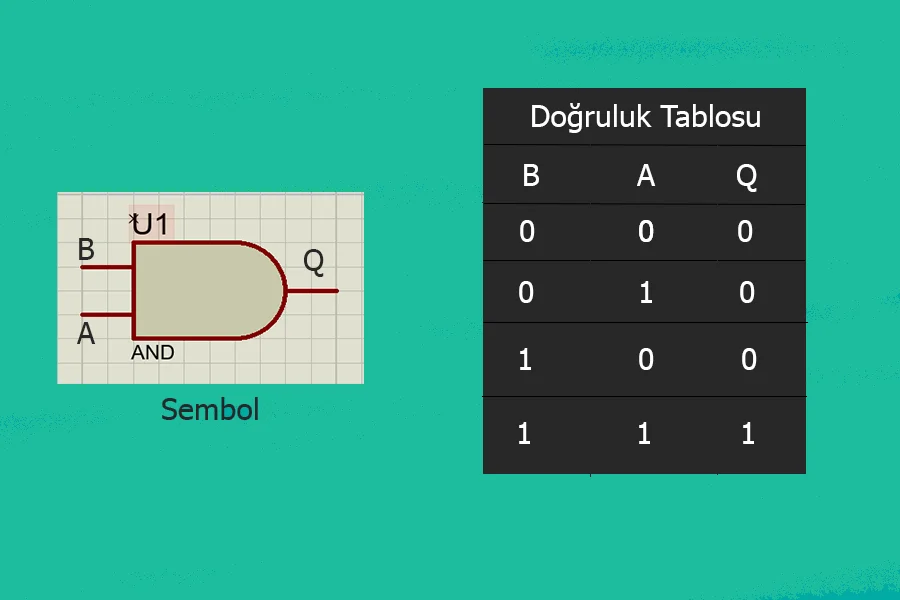

2 Girişli Mantıksal VE Kapısı’nın Tablosu

Mantıksal VE (AND) Kapısı / Logic AND Gate ve kapısı nedir,ve kapısı,ve kapısı entegresi,ve kapısı doğruluk tablosu,ve kapısı sembolü

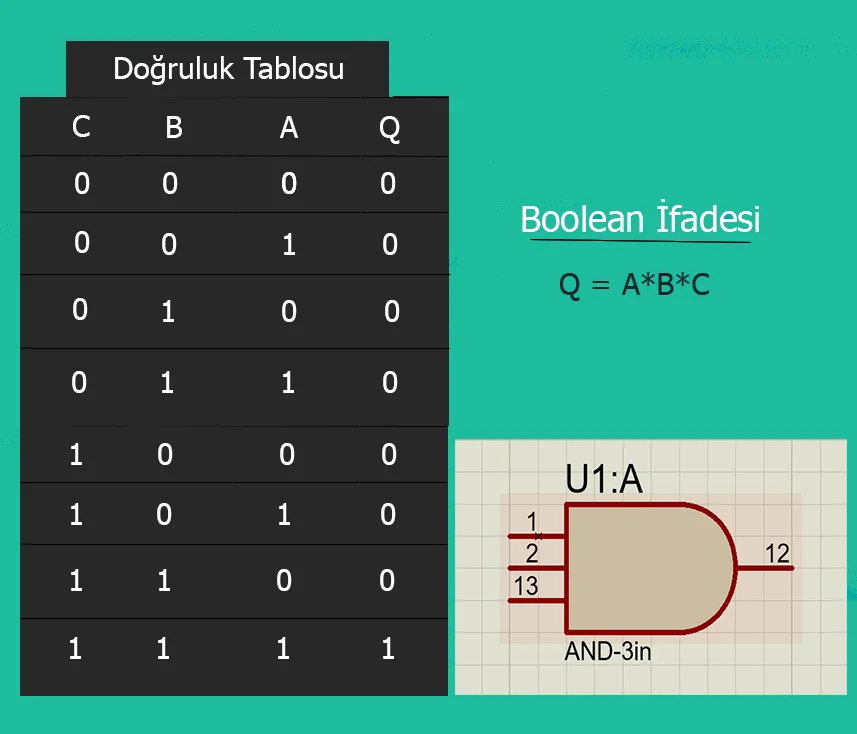

3 Girişli Mantıksal VE Kapısı’nın Tablosu

Mantıksal VE (AND) Kapısı / Logic AND Gate ve kapısı nedir,ve kapısı,ve kapısı entegresi,ve kapısı doğruluk tablosu,ve kapısı sembolü

İncelemiş olduğumuz bu 2 tabloda da aslında mantık tamamen aynıdır. Bu noktada konuyu hızlı bir şekilde kavramanın en önemli noktalardan biri Boole cebrine olan hakimiyetinizdir.

Günümüzde bir sürü VE Kapısı entegresi bulunmaktadır. Bunlardan bazıları ilk yazımızda da belirttiğimiz gibi TTL veya CMOS gibi teknolojilerden oluşmaktadır. Her ikisine de örnek vermek gerekirse:

TTL Lojik VE Kapısı Entegre Örnekleri

  • 74LS08 Dörtlü 2 girişli
  • 74LS11 Üçlü 3 girişli
  • 74LS21 Çift 4 girişli

CMOS Lojik VE Kapısı Entegre Örnekleri

  • CD4081 Dörtlü 2 girişli
