Temel Devre Elemanları

Temel elektrik ve elektronik konularına buradan ulaşabilirsiniz.

Pasif Devre Elemanları:

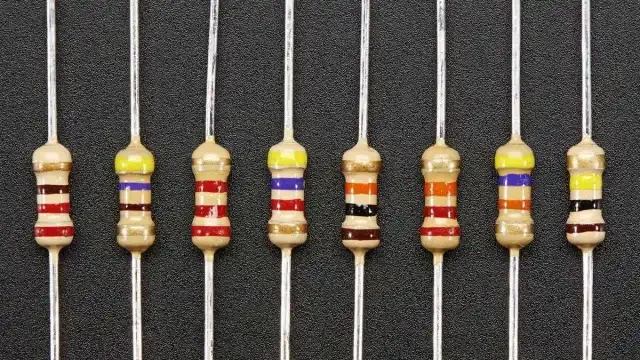

Direnç

Kelime anlamı herhangi bir şeye karşı gösterilen zorluktur. Devrede akıma karşı gösterilen zorluğa direnç denir. Direnç elektronik devrelerde akımı sınırlayan ve gerilimi bölen iki uçlu bir elemandır. Direncin birimi ohm (Ω)’dur , ‘R’ ile gösterilir.

Dirençler, elektrik akışını sınırlayan devre elemanlarıdır. Bir devrede akım miktarını düzenler veya belirli bir voltaj düşüşü yaratırlar. Ohm Yasası olarak bilinen V = I x R formülü ile direncin voltaj ve akımla olan ilişkisini hesaplayabiliriz.

Öne çıkan özellikler:

• Güç değerine göre farklı direnç tipleri vardır (örneğin, 1/4 watt, 1/2 watt).
• Seri ve paralel bağlantılarla direncin toplam değeri değiştirilebilir.

Kondansatör

Elektrik yüklerini kısa süreliğine depolamaya yarayan devre elemanına kondansatör denir. Birimi Farad’dır , ‘C’ ile gösterilir.

Kondansatörler, enerji depolayabilen elemanlardır. Bu enerji, iki plaka arasında depolanır ve gerektiğinde devreye geri verilir. Kondansatörler, AC sinyallerini geçirme yeteneklerinden dolayı sinyal filtrelemede veya dalgalanmayı azaltmada kullanılır.

Kullanım alanları:

• Güç kaynaklarında filtreleme
• Sinyal ayırma ve zamanlama devrelerinde

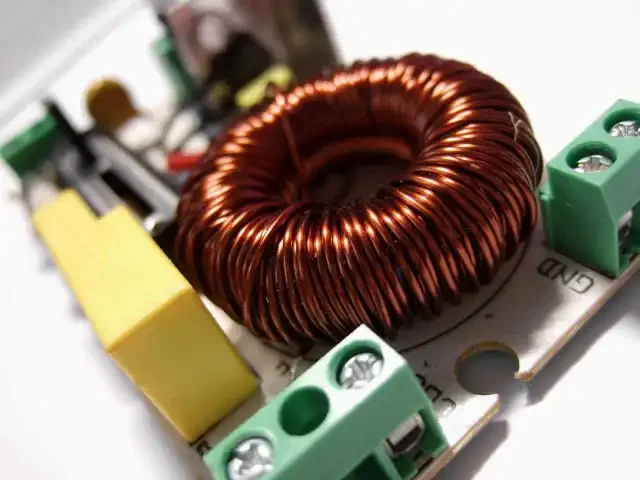

Bobin (İndüktör)

İletken bir telin nüve adı verilen bir eleman üzerine sarılmasıyla oluşan yapıya bobin denir. Birimi Henry’dir , ‘L’ harfi ile gösterilir. İndüktörler, manyetik alan oluşturarak enerji depolar. Bu elemanlar, değişken akıma direnç gösterir ve manyetik alanları sayesinde alternatif akımı bastırır veya sınırlar.

Uygulama alanları:

• Motorlarda ve trafolarda
• Radyo frekans devrelerinde

Aktif Devre Elemanları

Diyot

Diyotlar sadece bir yönde akım geçirirler. Diyot’un Anot ve Katot olmak üzere iki bacağı bulunur. Anot ucundaki dirençleri ihmal edilebilecek kadar küçükken Katot ucundaki dirençleri ise çok büyük olan devre elemanlarıdır.

Diyot çeşitleri:

• LED (Işık yayan diyot): Aydınlatma ve sinyal göstergeleri için
• Zener Diyot: Gerilim düzenleme devrelerinde

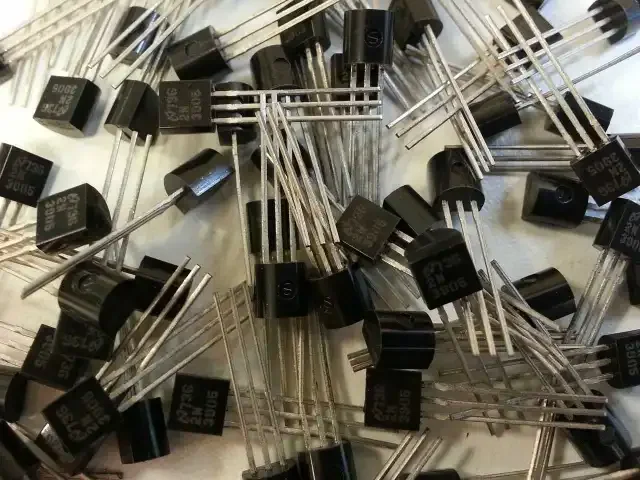

Transistör

Girişine uygulanan sinyali yükselterek akım ve gerilim kazancı sağlayan bazı durumlarda ise anahtarlama elemanı olarak kullanılan bir elektronik devre elemanıdır. Transistörler yarı iletkendir. Transistörler, elektrik sinyallerini yükselten veya anahtarlayan elemanlardır. İki tip transistör vardır: NPN ve PNP. Transistörler günümüzde mikroişlemcilerden ses sistemlerine kadar birçok alanda temel bir yapı taşıdır.

Kullanım alanları:

• Güç amplifikatörleri
• Anahtarlama devreleri ve sinyal yükseltici devrele

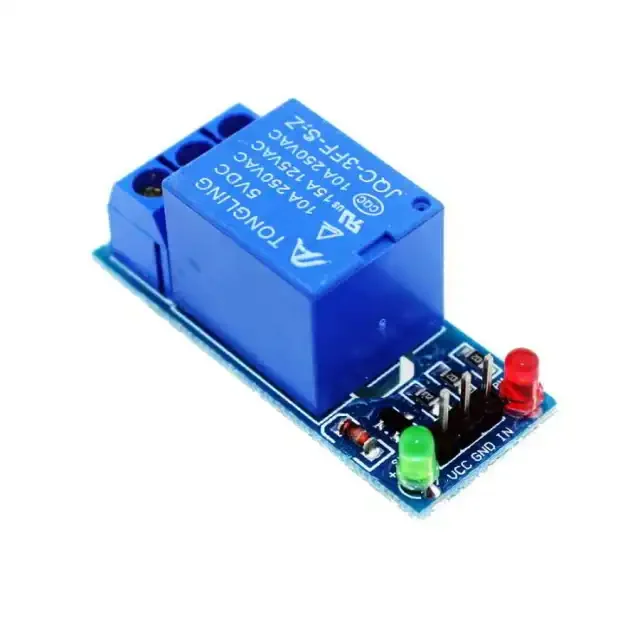

Röle

Düşük akımları kullanılarak yüksek akım çeken cihazları anahtarlama işleminde kullanılan devre elemanına Röle denir. Elektromıknatıs tarafından kontrol edilir.

Rölelerin avantajları:

• Yüksek akımları düşük akımlarla kontrol etme
• Elektrik izolasyonu sağlaması

Buton

Anahtarlama görevi yapan devre elemanıdır. Genellikle 2 bacağı bulunur fakat 4 bacaklı modelleri de vardır. Herhangi bir yönü yoktur. Projelerde sıklıkla kullanılır.

Entegre Devreler

Entegre devreler, çok sayıda devre elemanını tek bir çip üzerinde toplayan devre elemanlarıdır. Mikroişlemcilerden amplifikatörlere kadar çeşitli işlevlerde kullanılabilirler.

Uygulama alanları:

• Bilgisayar işlemcileri
• Sinyal işleme devreleri

Artık temel devre elemanlarını tanıdığınıza göre, bu bilgileri kullanarak ilk devrelerinizi kurmaya hazırsınız. Her bir elemanın farklı bir işlevi olsa da, bir devrede birbirleriyle nasıl etkileşime girdiğini anlamak, etkili ve güvenilir bir devre tasarımı yapmak için çok önemlidir. Basit bir devreyle başlamak, karmaşık devreleri anlamak ve tasarlamak için bir temel oluşturmanıza yardımcı olur.

Başlangıç için Öneriler:

• Dirençler ve LED Diyotlarla Basit Bir Devre: İlk adım olarak bir LED devresi kurabilirsiniz. Direnç ve LED’leri uygun şekilde bağlayarak hem LED’in ışık vermesini sağlarsınız hem de direnç yardımıyla LED’in yanmasını önleyebilirsiniz.
• Kondansatör ile Güç Kaynağı Filtresi Yapmak: Güç kaynağınızdaki dalgalanmaları azaltmak için bir kondansatör devresi kurarak güç kaynağının çıkışını daha sabit bir hale getirmeyi deneyebilirsiniz. Bu tip bir devre, özellikle de stabil bir DC kaynağı gerektiren cihazlarda önemlidir.
• Transistör ile Basit Anahtarlama Devresi: Transistörleri anahtar olarak kullanarak düşük güçlü bir sinyalle daha yüksek güçlü bir yükü kontrol edebilirsiniz. Örneğin, bir motoru veya başka bir yüksek akım gerektiren cihazı açıp kapatmak için transistör devresini kullanabilirsiniz.

İleriye Dönük Adımlar: Temel elemanların işlevlerini ve birbirleriyle olan ilişkilerini daha iyi anladıktan sonra, entegre devrelerle daha karmaşık devreler oluşturabilirsiniz. Mikrodenetleyici tabanlı sistemler, kontrol devreleri ve sayısal devreler gibi ileri düzey projelere geçerek, çeşitli devre elemanlarını tek bir sistemde entegre etmek mümkündür. Örneğin, mikrodenetleyicilerle LED ışık dizileri oluşturabilir, sensörlerden veri toplayabilir veya bir motora hız kontrolü ekleyebilirsiniz.

Elektronik dünyasına bu temellerle adım attığınızda, çok daha kapsamlı ve yaratıcı projeler üretmeye başladığınızı göreceksiniz. Elektronik devre elemanlarını öğrenmek, sadece cihazların nasıl çalıştığını anlamanızı sağlamakla kalmaz, aynı zamanda kendi projelerinizi tasarlamak ve geliştirmenize olanak tanır. Gelişen teknolojiyle birlikte elektronik alanında keşfedecek çok şey var; bu yüzden araştırmaya ve öğrenmeye devam edin!
