Ters Polarite Koruması Nedir?

Ters polarite koruması, DC devrelerde olmazsa olmaz güvenlik önlemlerinden biridir. Güç kaynağının yanlışlıkla ters bağlanması durumunda devrenin hasar görmesini engeller. Bu yazımızda diyot, röle ve sigorta gibi temel devre elemanlarını kullanarak uygulayabileceğiniz çeşitli koruma yöntemlerini ele alacağız.

Seri Diyot Yöntemi

Sıkça kullanılan ve en ucuz olan yöntemdir. Devrenin + artı hattına seri bir diyot bağlayarak yapılır. Bu yöntemin dezavantajı 0.7V civarı diyot üstünde harcanır bu değer diyot türüne göre daha az olabilir fakat kayıp kaçınılmazdır. Arıca devrenin çektiği akıma göre diyot seçilmesi gerekir.

Paralel Diyot ve Sigorta Yöntemi

Paralel bağlama yöntemi, seri bağlamaya göre riskli ve pek kullanılmayan bir yoldur. Devre’nin elektrik girişinin + ve – hat arasına paralel diyot ve öncesine sigorta bağlanıyor ve voltaj ters verildiğinde diyot aşırı akım çekip sigortayı yakıyor veya patlatıyor. Fakat sigorta patladıktan sonra yenisiyle değiştirmek gerekiyor. Ayrıca yüksek akım çekerek, yeni bir tehlike yaratmış oluyor. Bu yüzden bu yöntemi çok önermiyoruz fakat deneyebilirsiniz.

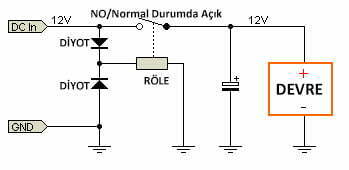

Röle ve Diyot Yöntemi

Röle ve diyot yöntemi, diğer yöntemlere göre daha güvenilir fakat pek çok dezavantajı var. Yüksek maliyetler ve rölenin çok yer kaplaması bunlardan bazıları. Bunun yanında voltaj kaybı olmasada yaklaşık 40mA gibi bir akım devamlı çekilmiş oluyor. Isınma derdi olmaması ayrıca güzel bir etken, bunun beraberinde yüksek gerilimleri kontrol etme şansınız oluyor. Çok kontaklı röle kullanılan bir projeniz var ise bu yöntemi kullanabilirsiniz. İki diyottan birini ters çevirip bir birine seri olarak bağlayıp, ortadan rölenin tetiğini bir bağlantı yaparak kullanabilirsiniz. Bu sayede yalnızca doğru polaritede çalışan bir röle elde etmiş olursunuz.

Transistör Yöntemleri

MOSFET ve BJT tip transistörler ile ters voltaj koruması yapılabiliyor özellikle MOSFET kullanımı ile çok daha az voltaj kaybı oluyor ayrıca yüksek akımlar kontrol edilebiliyor fakat düşük voltajlarda gate/kapı tekitlemesi daha düşük voltajlı MOSFETler kullanmak gerekmektedir. Pozitif kutup için P-Kanal MOSFET. Negatif kutup için N-Kanal MOSFET kullanılmaktadır. BJT transistör kullanımı içinde durum aynı Pozitif kutup için PNP Negatif kutup için NPN transistör.

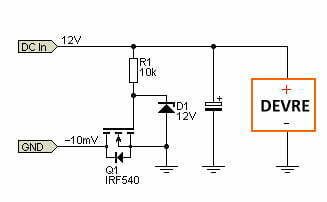

MOSFET Transistör Yöntemi

N-Tip MOSFET

P-Tip MOSFET

BJT Transistör Yöntemi

PNP Transistör

NPN Transistör

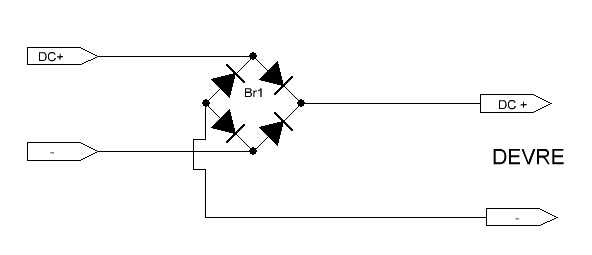

EKSTRA: Ters Bağlayınca Çalışan Devre

DC kaynağı ters bağlayınca da, devrenin çalışmasını istiyorsanız köprü diyot yöntemi ile bunu sağlayabilirsiniz. Fakat voltaj kaybı normal diyota göre iki katına çıkacaktır.

Hangi Ters Polarite Koruma Yöntemi Ne Zaman Kullanılmalı?

Her yöntemin kendine özgü avantajları ve kısıtlamaları olduğundan, tasarım gereksinimlerine göre doğru seçimi yapmak kritik önem taşır. Aşağıdaki karşılaştırma, ihtiyacınıza en uygun yöntemi belirlemenize yardımcı olur.

• Seri Diyot (Schottky): En basit ve ucuz çözümdür. Düşük akımlı ve voltaj kaybının sorun olmadığı devrelerde idealdir; Schottky diyot ile kayıp yaklaşık 0,3 V’a düşürülebilir.
• P-Kanal MOSFET: Voltaj kaybı minimumdur (mΩ düzeyinde R_DS(on)); yüksek akımlı ve pil ömrünün kritik olduğu tasarımlar için en tercih edilen yöntemdir.
• Röle + Diyot: Çok kontaklı röle gerektiren projelere entegre edilebilir; ancak 40 mA sürekli sarım akımı ve fiziksel boyut dezavantajı göz önünde bulundurulmalıdır.
• Paralel Diyot + Sigorta: Sigorta değişimi gerektirdiğinden bakım açısından dezavantajlıdır; genel kullanım için önerilmez, yalnızca deneysel amaçla uygulanabilir.
• Köprü Diyot: Her iki polaritede de çalışmayı sürdürmek istenen uygulamalara uygundur; ancak yaklaşık 1,4 V’luk çift diyot düşüm gerilimi hesaba katılmalıdır.

Pil ile çalışan taşınabilir ve IoT cihazlarında verimlilik kritikse P-Kanal MOSFET yöntemi; maliyet öncelikliyse ve küçük bir voltaj düşümü kabul edilebiliyorsa Schottky seri diyot doğru tercih olacaktır.

En yaygın kullanılan p-kanal MOSFET’in örnek veri sayfasına buradan ulaşabilirsiniz.
