Analog Devre: Yanıp Sönen(Kovalayıcı) LED Devresi

Mikroişlemci kullanmadan, sadece BC547 transistörü kullanarak, LED kovalama devresi yapıyoruz. Projelerinize renk katmak, hatta farklı amaçlarla kullanmak için bu kurulu devreyi kullanabilirsiniz. LEDlerin bağlı olduğu yerleri farklı modüllerle değiştirip, basit sıralı tetikleme devresi elde edebilirsiniz.

Gerekli Malzemeler

  • LED x 3 (İstediğiniz Renk ve Tek Kola Bağlı Maksimum 3 LED)
  • 330 Ohm Direnç x 3
  • 4.7k Ohm Direnç x 3
  • 100 uF Kapasitör x 3
  • BC547 Transistör x 3
  • 9V Batarya/Güç Kaynağı

Çalışma Mantığı

Bütün transistörlerin BASE pinini 4.7k ohmluk bir direnç ile doğrudan güç kaynağının + kutbuna bağlıyoruz. Bağlantıdan sonra transistörlerden biri rastgele bir şekilde aktifleşecek ve ilk LED serisi tetiklenecek, rastgele olma sebebi, transistörlerin farklı iç değerlere sahip olması. Örneğin; ilk transistörün aktifleştiğini düşünelim. Transistör aktifleşince, COLLECTOR pini sıfırlanmış olucak ve LED yanmaya başlayacak. Bu esnada kapasitör, 1. Transistör sayesinde şarj olmaya başlayacak. Ayrıca 2. kondansatör, 1. transistör ve 2. transistörün tabanındaki 4.7 K direnç tarafından sağlanan topraklama üzerinden şarj olmaya başlar. 1. kondansatör şarj olduğu için 2. transistörün tabanında bulunan 4.7 K dirençten akım alır. 2. transistörün tabanının LED etkinleştirmek için yeterli akımı yoktur. Bir noktada 1. kondansatör şarj olur. Ve bunu yaptığında, içinden daha fazla akım geçmez. Şimdi ise 2. transistörün tabanından geçebilecek yeterli akım vardır. 2. transistör etkinleştirilir. (Kollektörüne bağlı led dahil). İşlem tekrar eder ve 2. kapasitör şarj edildiğinde üçüncü transistör etkinleştirilir. Aynı döngü, 3. Transistör için de geçerlidir.

kovalama devresi

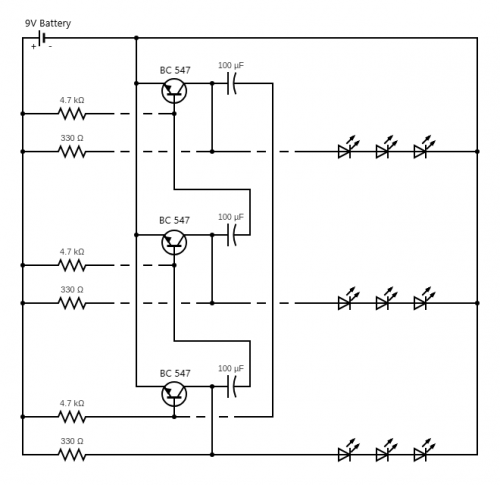

Devre Şeması

pjvN6

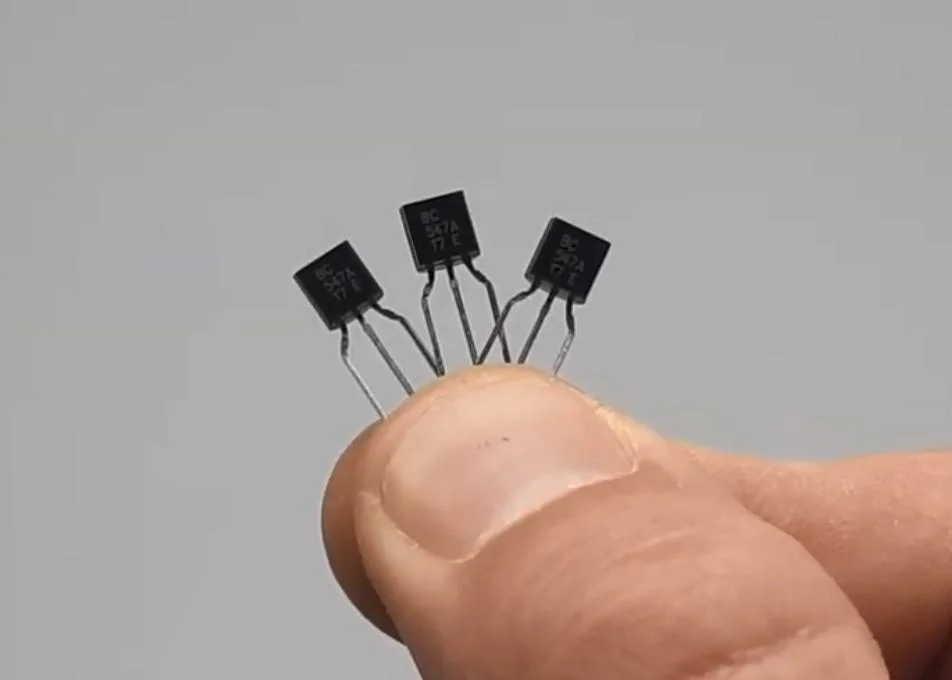

Bağlantı Görüntüleri

MNDt7
3jOGS
tOFrd
wrnks
dBZvY

Previous
Next

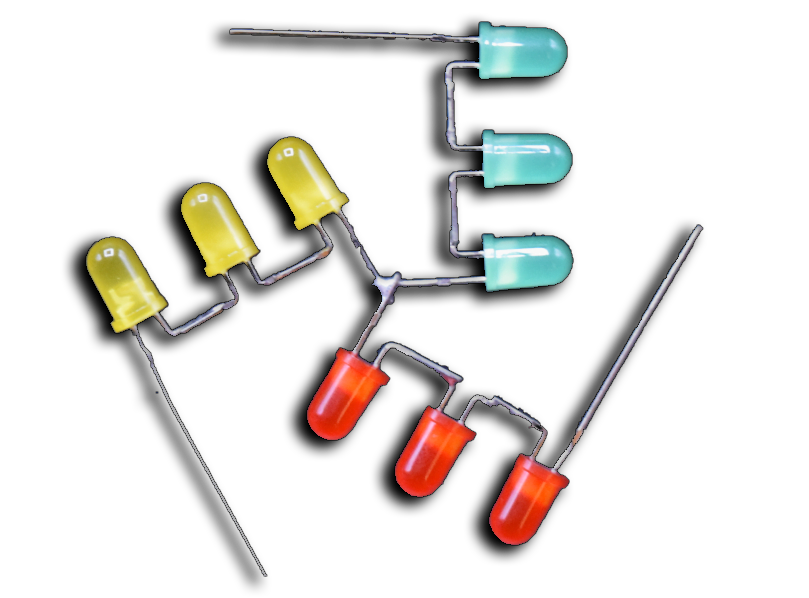

Son Görüntü

kovalama devresi
