BeiDou Uydu Konumlandırma Sistemi (BDS); küresel ölçekteki kullanıcılara günün her saati, her türlü hava koşulunda, yüksek doğrulukta konumlandırma, navigasyon ve zamanlama (PNT – Positioning, Navigation, and Timing) hizmetleri sunmak amacıyla Çin Halk Cumhuriyeti tarafından geliştirilen bağımsız bir Küresel Navigasyon Uydu Sistemidir (GNSS – Global Navigation Satellite System). Projenin ismi, Çince’de geleneksel olarak yön bulmada kullanılan ve Büyük Ayı takımyıldızını temsil eden “BeiDou” teriminden gelmektedir.

GPS Nedir?
Galileo Nedir?
Glonass Nedir?
IRNSS Nedir?

Çin, bağımsız küresel konumlandırma hedefleri doğrultusunda sistemin gelişimini üç temel aşamada tamamlamıştır. 2000 yılında üç uydu ile bölgesel test amaçlı kurulan BeiDou-1 neslini, 2012 yılında Asya-Pasifik bölgesinde operasyonel hizmete giren ve COMPASS olarak da adlandırılan BeiDou-2 takip etmiştir.

BeiDou Uydu Konumlandırma Sistemi
BeiDou Küresel Uydu Konumlandırma Takımyıldızı

2015 yılında küresel kapsama sağlamak üzere başlatılan üçüncü nesil BeiDou-3 (BDS-3) projesinin ilk uydusu 30 Mart 2015’te fırlatılmıştır. BDS-3, 23 Haziran 2020’de fırlatılan 35. ve son uydunun yerleşimiyle tam küresel kapasiteye ulaşmış ve milimetre düzeyinde diferansiyel (post-processing) doğruluk sunabilen küresel hizmet ağını tamamlamıştır.

BeiDou Resmi web sitesine buradan ulaşabilirsiniz.

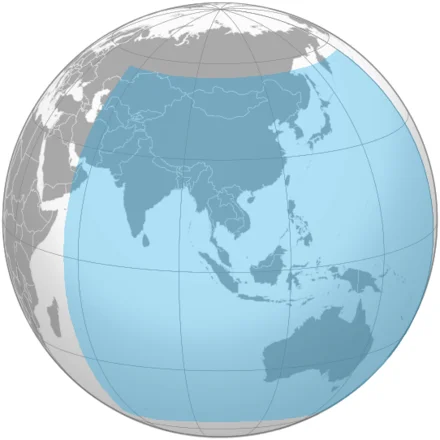

BeiDou-2 kapsama alanı
BeiDou-2 Bölgesel Kapsama Poligonu (2012)

Yazı İçeriği

Reklam Alanı — Click for AD Place

GNSS Konum Belirleme ve Trilaterasyon Matematiksel Modeli

BeiDou alıcısı, konumunu (x, y, z) ve saat hatasını (\delta t_{\text{rx}}) belirlemek için uydulardan gelen radyo sinyallerinin yayılma süresini ölçer. Alıcı ile i. uydu arasındaki yalancı mesafe (pseudorange – \rho^i), sinyalin yayılma süresi (t_{\text{rx}} - t_{\text{tx}}^i) ve ışık hızı (c \approx 299,792,458 \text{ m/s}) çarpılarak hesaplanır:

    \[\rho^i = c(t_{\text{rx}} - t_{\text{tx}}^i) = d^i + c \cdot (\delta t_{\text{rx}} - \delta t_{\text{tx}}^i) + I^i + T^i + \epsilon^i\]

Burada, d^i alıcı ile uydu arasındaki gerçek geometrik mesafeyi ifade eder:

    \[d^i = \sqrt{(x - x^i)^2 + (y - y^i)^2 + (z - z^i)^2}\]

Ayrıca \delta t_{\text{rx}} alıcı saat sapmasını, \delta t_{\text{tx}}^i uydu saat sapmasını, I^i iyonosferik gecikmeyi, T^i troposferik gecikmeyi ve \epsilon^i ise çoklu yol (multipath) ve gürültü kaynaklı hataları temsil eder. Bilinmeyen 4 parametreyi (x, y, z konum koordinatları ve \delta t_{\text{rx}} alıcı saat hatası) çözebilmek için en az 4 farklı uydudan (i \ge 4) sinyal alınması zorunludur. Elde edilen lineer olmayan denklem sistemi Taylor serisine açılarak yaklaşık bir nokta (x_0, y_0, z_0) etrafında doğrusallaştırılır (linearization):

    \[\Delta \boldsymbol{\rho} = \mathbf{H} \Delta \mathbf{x} + \mathbf{v}\]

Burada \mathbf{H} sistemin yönlü geometrik matrisini (design matrix) ifade eder ve satırları alıcıdan uydulara yönelen birim doğrultu vektörlerini barındırır:

    \[\mathbf{H} = \begin{bmatrix} a_x^1 & a_y^1 & a_z^1 & 1 \\ a_x^2 & a_y^2 & a_z^2 & 1 \\ \vdots & \vdots & \vdots & \vdots \\ a_x^n & a_y^n & a_z^n & 1 \end{bmatrix} \quad \text{burada} \quad a_x^i = \frac{x_0 - x^i}{d_0^i}\]

Bu doğrusallaştırılmış sistem en küçük kareler (Least Squares) yöntemiyle iteratif olarak çözülerek alıcının kesin konumu bulunur:

    \[\Delta \mathbf{x} = (\mathbf{H}^T \mathbf{H})^{-1} \mathbf{H}^T \Delta \boldsymbol{\rho}\]

Dilution of Precision (DOP) ve Geometrik Hassasiyet Analizi

Konum doğruluğu, sadece ölçüm kalitesine değil, aynı zamanda uyduların gökyüzündeki dağılım geometrisine de bağlıdır. Bu durum DOP (Hassasiyet Seyrelmesi) parametresiyle ölçülür. Geometrik dağılım, hata kovaryans matrisi \mathbf{Q} ile tanımlanır:

    \[\mathbf{Q} = (\mathbf{H}^T \mathbf{H})^{-1} = \begin{bmatrix} Q_{11} & Q_{12} & Q_{13} & Q_{14} \\ Q_{21} & Q_{22} & Q_{23} & Q_{24} \\ Q_{31} & Q_{32} & Q_{33} & Q_{34} \\ Q_{41} & Q_{42} & Q_{43} & Q_{44} \end{bmatrix}\]

Kovaryans matrisinin köşegen elemanları üzerinden çeşitli DOP değerleri matematiksel olarak şu şekilde elde edilir:

    \[\text{GDOP} \ (\text{Geometrik DOP}) = \sqrt{Q_{11} + Q_{22} + Q_{33} + Q_{44}}\]

    \[\text{PDOP} \ (\text{Konumsal DOP}) = \sqrt{Q_{11} + Q_{22} + Q_{33}}\]

DOP değerinin küçük olması (<2), uyduların gökyüzüne homojen dağıldığını ve konumlandırma hatasının minimum düzeyde kalacağını gösterir. BeiDou, GPS, GLONASS ve Galileo sistemlerinin aynı anda izlendiği Multi-Constellation (Çoklu GNSS) alıcılarda gökyüzündeki uydu sayısının artması, \mathbf{H}^T \mathbf{H} matrisinin durumunu iyileştirir, DOP değerlerini dramatik olarak düşürür ve kentsel kanyonlarda (bina gölgelerinde) konum kesintilerini sıfıra indirir.

BeiDou-3 Hibrid Uydu Konsepti ve Yörünge Mimarisi

BeiDou-3, takımyıldız mimarisinde sadece tek bir yörünge sınıfı (GPS sadece MEO kullanır) yerine üç farklı yörünge sınıfından oluşan yenilikçi bir hibrid yapı kullanır. Toplam 35 uydunun dağılımı şu şekildedir:

  • 5 x GEO (Jeostatik Yörünge): 35,786 \text{ km} yükseklikte, ekvator düzleminde dünya ile aynı hızda dönerler. Çin ve Asya-Pasifik bölgesine sürekli sabit odaklama ve RDSS mesajlaşma desteği sunarlar.
  • 27 x MEO (Orta Dünya Yörüngesi): 21,528 \text{ km} yükseklikte, 55^{\circ} eğim açısıyla dönerler. Küresel kapsama alanının ana omurgasını teşkil ederler.
  • 3 x IGSO (Eğik Jeosenkron Yörünge): 35,786 \text{ km} yükseklikte, 55^{\circ} eğim açısına sahip yörüngelerdedir. Özellikle yüksek enlemlerdeki (kutup bölgelerine yakın) görüş açılarını desteklerler.

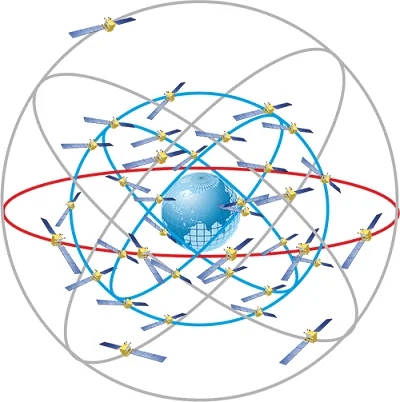

BeiDou Yörünge Yapısı
GEO, MEO ve IGSO Hibrit Yörünge Yapısı

Sistem Bileşenleri ve Segmentleri

Diğer GNSS yapılarında olduğu gibi BeiDou sistemi de birbirine entegre üç temel segmentten oluşur:

  • Uzay Segmenti: Hibrid takımyıldızdaki 35 aktif uydu ve yedeklerinden oluşur. Uydular, atomik saat referanslarını kullanarak sürekli navigasyon sinyalleri yayınlar.
  • Kontrol (Yer) Segmenti: Ana kontrol istasyonu, zaman senkronizasyon istasyonları, yükleme istasyonları ve dünya geneline yayılmış izleme istasyonlarından oluşur. Uyduların yörünge sapmalarını (ephemeris\ errors) düzeltir ve uydulara yükler.
  • Kullanıcı Segmenti: BeiDou sinyallerini işleyebilen tüm alıcı antenler, RF çipleri, otonom sürüş sistemleri ve akıllı telefon entegrasyonlarını kapsar.

BeiDou-3’ün Küresel Yörünge Dinamikleri ve Simülasyonları

BDS-3 uydularının dünya etrafındaki 3 boyutlu yörünge hareketlerini ve kapsama alanlarını aşağıdaki teknik yörünge simülasyonları üzerinden analiz edebilirsiniz:

Dünyanın Etrafında BeiDou
BDS-3 Takımyıldızının Dünya Çevresindeki Küresel Dönüşü
Kutupsal yörünge görünümü
Takımyıldızın Kutupsal (Polar) Perspektiften Görünümü
Ekvatoral yörünge önden
Dünya Merkezli Ekvatoral Görünüm (Önden Perspektif)
Ekvatoral yörünge yandan
Ekvatoral Yörünge Geometrisi (Yandan Perspektif)

RDSS ve İki Yönlü Mesajlaşma Teknolojisi

BeiDou’yu GPS ve GLONASS gibi rakiplerinden ayıran en devrimsel özelliklerden biri RDSS (Radio Determination Satellite Service – Radyo Belirleme Uydu Hizmeti) altyapısıdır. Klasik GPS tamamen pasif bir sinyal dinleme protokolüyken, BeiDou kullanıcının uydulara doğrudan veri paketi gönderebilmesine imkan tanır. Kullanıcı cihazı, uydular üzerinden yer istasyonlarına kısa mesaj (Short Message Service) veya acil durum konum bildirimleri iletebilir. Bu özellik, telekomünikasyon altyapısının bulunmadığı açık denizlerde, çöllerde veya deprem/sel gibi doğal afet durumlarında hayati bir acil durum haberleşme kanalı sunar.

Çoklu Frekans Sinyal Yapısı ve İyonosferik Düzeltme

BDS-3 uyduları, elektromanyetik dalgaların iyonosferden geçerken maruz kaldığı kırılma gecikmelerini gerçek zamanlı düzeltmek için çoklu frekanslarda yayın yapar. Ana frekans bantları şunlardır:

  • B1I: 1561.098 \text{ MHz}
  • B1C: 1575.420 \text{ MHz} (GPS L1 ve Galileo E1 ile çakışarak ortak anten kullanımını kolaylaştırır)
  • B2a: 1176.450 \text{ MHz} (GPS L5 ile uyumlu modern zayıf sinyal bandı)
  • B3I: 1268.520 \text{ MHz}

Çift frekanslı (f_1 ve f_2) profesyonel GNSS alıcıları, iyonosferden kaynaklanan birinci derece gecikme hatasını sıfırlamak için İyonosferden Arındırılmış Kombinasyon (Ionosphere-Free Combination – L_{\text{IF}}) formülünü uygular:

    \[\rho_{\text{IF}} = \frac{f_1^2 \cdot \rho_1 - f_2^2 \cdot \rho_2}{f_1^2 - f_2^2}\]

Burada \rho_1 ve \rho_2 sırasıyla f_1 ve f_2 frekanslarında ölçülen yalancı mesafelerdir. Bu kombinasyon sayesinde iyonosferik hata payı yazılımsal olarak elimine edilerek santimetre düzeyinde konum hassasiyetine olanak sağlanır.

BeiDou Alıcı Tasarımı ve Entegrasyon Kriterleri

Bir BeiDou alıcı sistemi veya RF ön yüzü (RF Front-End) tasarlarken, uydulardan gelen sinyallerin termal gürültü tabanının altında kalması nedeniyle (P_{\text{rx}} \approx -160 \text{ dBW}), anten yerleşimi ve Düşük Gürültülü Yükselteç (LNA – Low Noise Amplifier) tasarımı kritik bir öneme sahiptir. Antenin yönsel kazanç paterni (radiation pattern) gökyüzünün tamamını kapsayacak şekilde yarım küresel (hemispherical) olmalıdır.

Şehir içi binaların RF yansımalarından kaynaklanan çoklu yol (multipath) gürültülerini filtrelemek amacıyla, alıcı parametrelerindeki minimum yükseklik maskesi (elevation\ mask) 15^{\circ}‘nin altında tutulmamalıdır. Çoklu takımyıldızlı (GPS+BeiDou+GLONASS) tasarımlarda, takımyıldızlar arası saat farkları (Inter-System\ Biases\ - \ ISB) hesaplamalara ek bir bilinmeyen olarak eklenmeli veya FFT tabanlı hızlı korelasyon algoritmalarıyla donanımsal olarak telafi edilmelidir. Hassas mühendislik projelerinde gerçek zamanlı diferansiyel düzeltmeler için RTK (Real-Time Kinematic) protokolü ile taşıyıcı faz belirsizlikleri çözülerek konum doğruluğu 1\text{ - }2\text{ cm} düzeyine indirilebilir.

GNSS sistemlerinin yörünge mekaniklerini analiz ettikten sonra, uzay segmenti sinyallerini yer yüzündeki alıcı devre tasarımlarıyla birleştirmek için GLONASS Nedir? Küresel Uydu Konumlandırma Sistemi başlıklı makalemizi inceleyebilirsiniz.
