Mantık Kapıları Özet / Logic Gates Summary

Adım adım lojik kapılarımızın hepsinin ne olduğunu öğrendik. Genel anlamda ilk başta temel mantıksal kapıları gördük ve onları birleştirerek diğer kapıları nasıl oluşturabileceğimiz hakkında bir fikir sahibi olduk. Bu yazımızın da amacı aslında bütün lojik kapıların genel anlamda doğruluk tablolarını bir arada tutmak olacaktır.
Bu sayede herhangi bir lojik kapının doğruluk tablosuna erişmek istediğinizde hiç vakit kaybetmeden bu yazı sayesinde erişebilir bir hale geleceksiniz.

Standart Mantık Kapıları

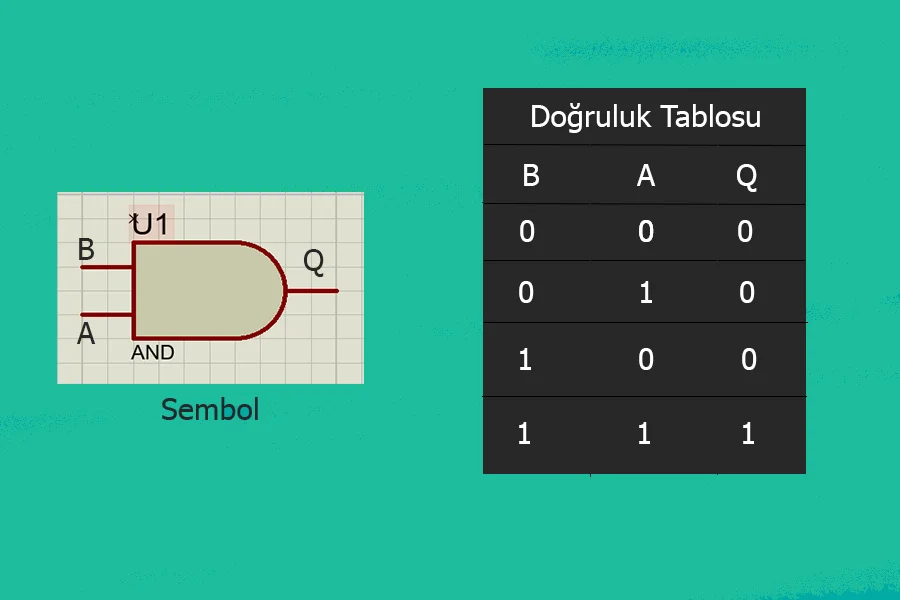

Mantıksal VE (AND) Kapısı

mantık kapıları özet

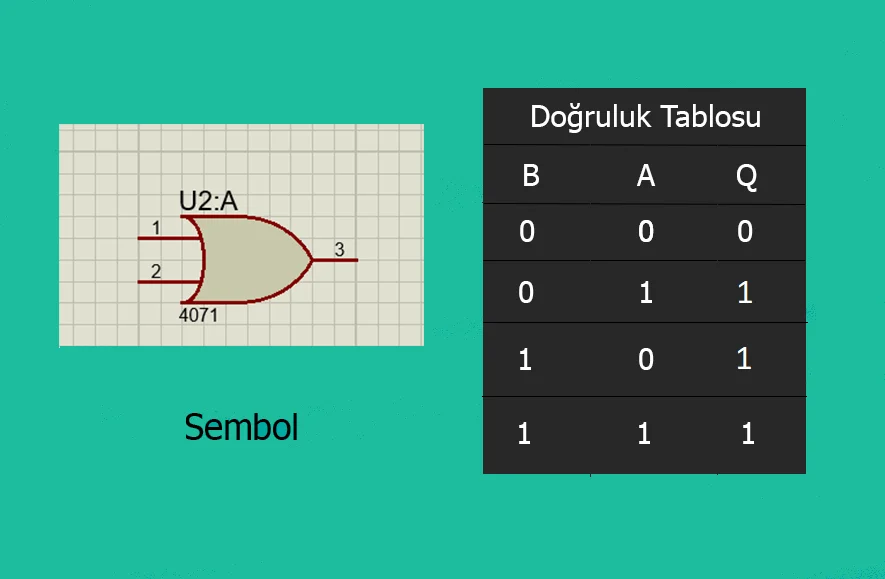

Mantıksal YA DA (OR) Kapısı

mantık kapıları özet

Standart Mantık Kapıları

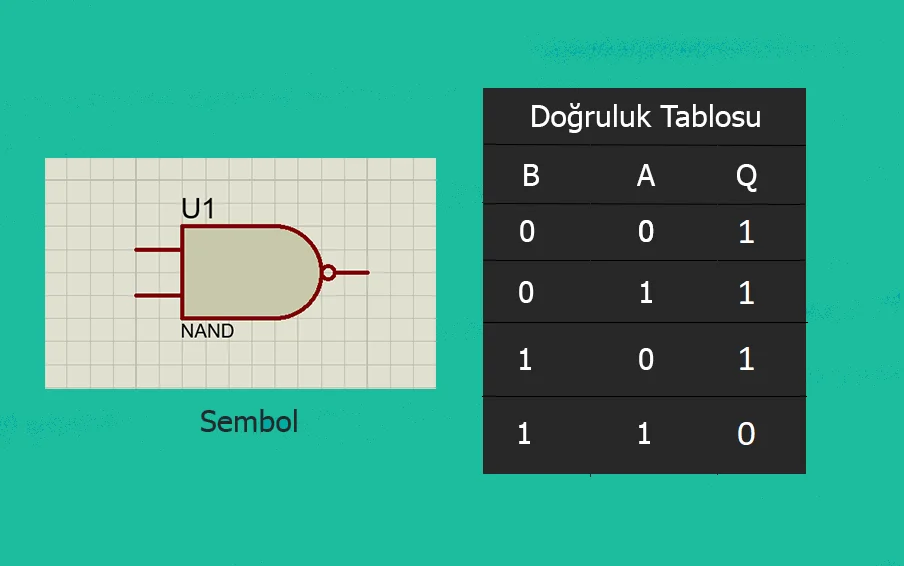

Mantıksal VE DEĞİL (NAND) Kapısı

mantık kapıları özet

Mantıksal YA DA DEĞİL (NOR) Kapısı

mantık kapıları özet

Özel Lojik Kapılar

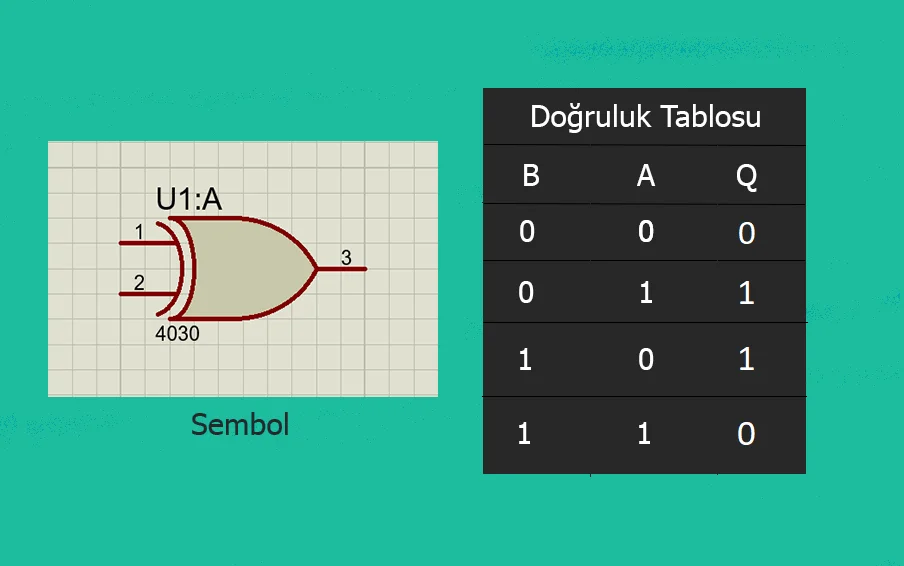

Özel YA DA (XOR) Kapısı

mantık kapıları özet

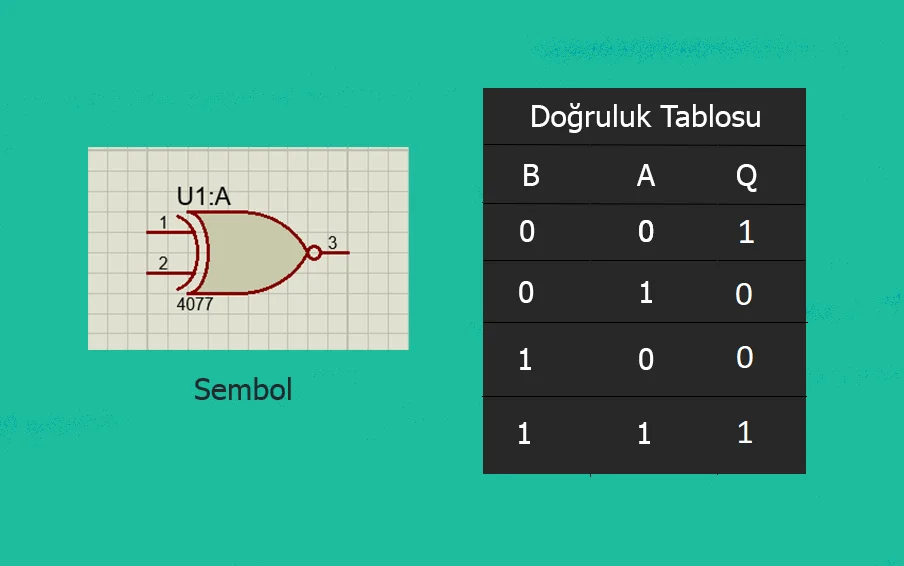

Özel YA DA DEĞİL (XNOR) Kapısı

mantık kapıları özet

Tek Girişli Mantık Kapıları

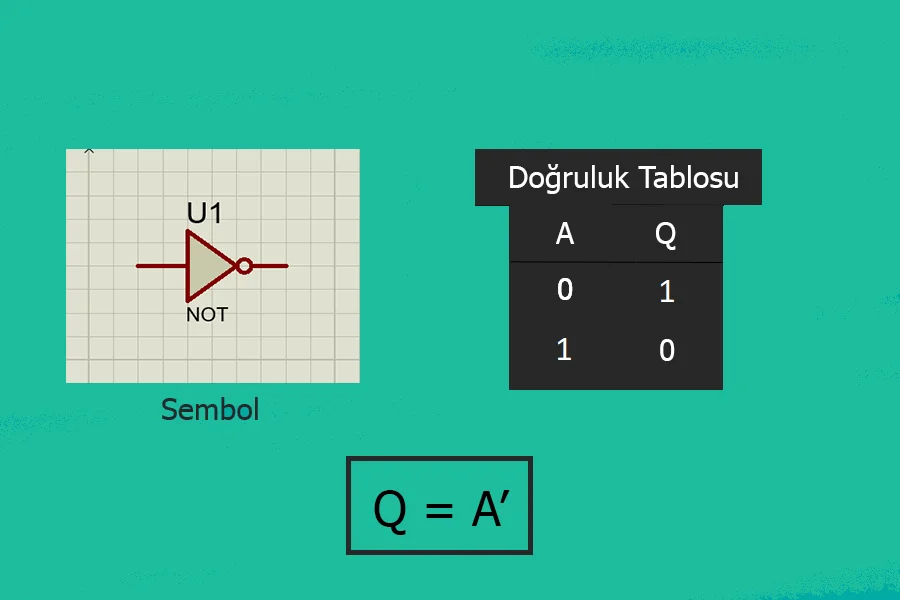

Mantıksal DEĞİL (NOT) Kapısı

mantık kapıları özet

Dijital Tampon Kapısı

mantık kapıları özet
Artık lojik kapılar hakkında genel olarak bilgi sahibiyiz. Bundan sonra geriye kalan tek şey bu lojik kapılar ile daha komplike devreler kurmak olacaktır. Burada gördüğünüz doğruluk tablolarına ne kadar hâkim olursanız, devre analiziniz o kadar rahat olacaktır.
