PCB Uygulaması: Proteus, Eagle, EasyEDA, Altium, KiCAD

Elektronik devre tasarımı ve baskılı devre kartı (PCB – Printed Circuit Board) üretimi söz konusu olduğunda, projenin kapsamına, karmaşıklığına ve bütçesine göre seçilebilecek birçok farklı EDA (Electronic Design Automation – Elektronik Tasarım Otomasyonu) yazılımı bulunmaktadır. Proteus, Eagle, EasyEDA, AutoCAD, Altium Designer ve KiCAD gibi endüstride ve hobiler arasında yaygın olarak tercih edilen popüler yazılımları, sundukları mühendislik avantajları ve kullanım alanlarıyla birlikte detaylıca inceleyelim:

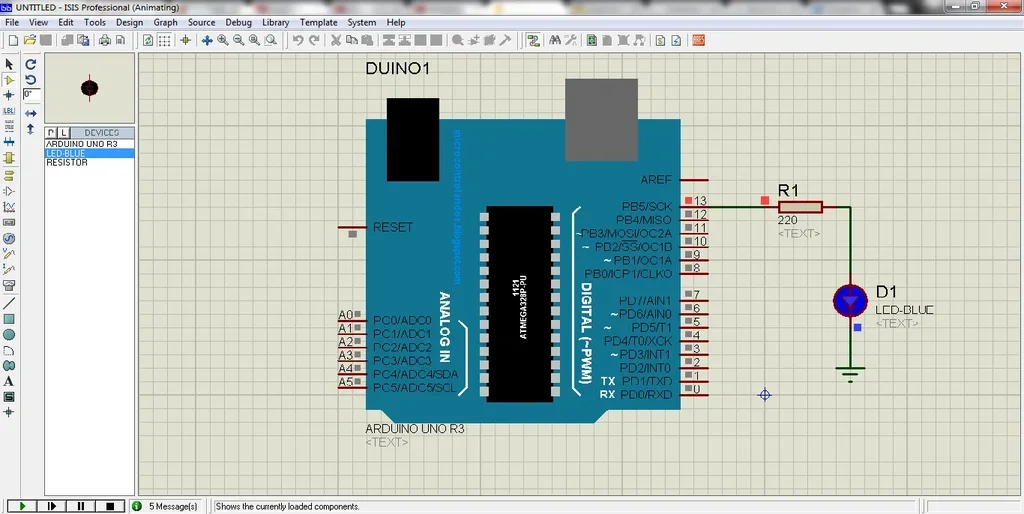

Proteus Design Suite (PDS)

Proteus, Labcenter Electronics firması tarafından geliştirilen; devre şeması çizimi (ISIS), mikrodenetleyici tabanlı gerçek zamanlı simülasyon ve PCB tasarımı (ARES) modüllerini tek bir çatı altında birleştiren oldukça güçlü bir yazılım paketidir. Özellikle devre şemasını çizdikten sonra fiziksel prototip üretmeden önce mikrodenetleyicinin (Arduino, PIC, ARM vb.) firmware kodunu simüle etmeye izin vermesi nedeniyle akademi dünyasında ve Ar-Ge laboratuvarlarında yaygın olarak tercih edilir.

Proteus’un öne çıkan temel özellikleri:

• İnteraktif VSM Simülasyonu: Kullanıcılar, devre üzerine sanal osiloskop, sinyal jeneratörü veya voltmetre gibi ölçüm cihazları ekleyerek analog ve dijital sinyal dalga formlarını gerçek zamanlı olarak izleyebilirler.
• Mikrodenetleyici Hata Ayıklama (Debugging): Derlenmiş HEX dosyalarını doğrudan şema üzerindeki mikrodenetleyiciye yükleyerek satır satır kod koşturabilir ve register durumlarını anlık inceleyebilirsiniz.
• ARES PCB Tasarımı: ISIS modülünde çizilen şemayı otomatik olarak ARES’e aktarabilir, çift katmanlı kartlarda otomatik yönlendirme (auto-router) gerçekleştirebilirsiniz.

Çok yönlü ve öğrenimi nispeten kolay olan bu yazılım, özellikle eğitimciler, öğrenciler ve hızlı prototip geliştiren hobiciler için ideal bir araçtır. Proteus yazılımını temel seviyeden uzmanlığa öğrenmek için hazırladığımız Proteus Arayüz Tanıtım Rehberi başlıklı yazımıza göz atabilirsiniz. Yazılımın resmi web sayfasına ise Labcenter Electronics adresi üzerinden ulaşabilirsiniz.

Autodesk Eagle

Eagle (Easily Applicable Graphical Layout Editor), uzun yıllar hobi elektroniği topluluğunun standart EDA aracı olmuş, daha sonra Autodesk tarafından satın alınarak Fusion 360 ekosistemine entegre edilmiş profesyonel bir devre kartı tasarım yazılımıdır. Geniş kütüphane desteği (özellikle SparkFun ve Adafruit gibi devlerin resmi kütüphaneleri) ve esnek XML tabanlı dosya formatı sayesinde dünya genelinde milyonlarca açık kaynaklı projede kullanılmıştır.

Eagle’ın sunduğu başlıca mühendislik çözümleri:

• Güçlü Şematik ve PCB Entegrasyonu: Şematik dosyasında yapılan herhangi bir elektriksel değişiklik (Forward/Backward Annotation), anlık olarak PCB yerleşim dosyasına yansıtılır ve bağlantı bütünlüğü korunur.
• ULP (User Language Programs) Desteği: C benzeri script dili yardımıyla özel fonksiyonlar, otomatik BOM (Bill of Materials) listesi oluşturma veya kütüphane dönüştürme araçları yazılabilir.
• DRC (Design Rule Check): Üretici firmaların tolerans sınırlarına (minimum hat aralığı, via çapı vb.) uygun olarak kartın hata analizini gerçekleştiren gelişmiş denetleme mekanizmasıdır.

Cross-platform desteği ile Windows, macOS ve Linux üzerinde çalışabilen bu kararlı yazılımı indirmek ve özelliklerini incelemek için resmi Autodesk Eagle İndirme Sayfası adresini ziyaret edebilirsiniz.

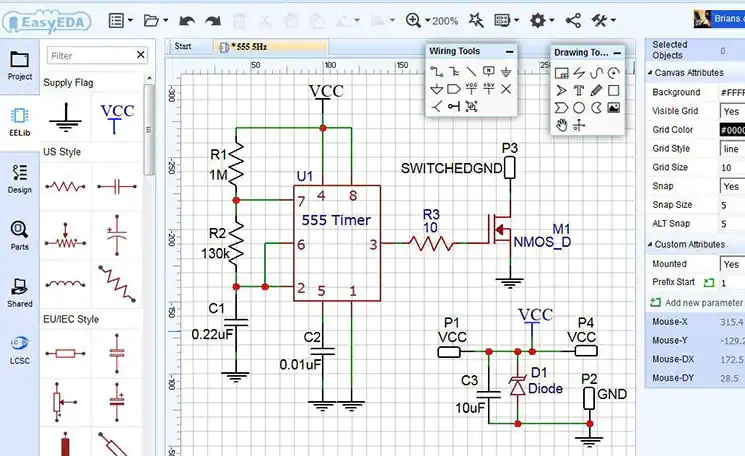

EasyEDA

EasyEDA; web tarayıcısı üzerinden doğrudan çalışabilen (bulut tabanlı), kurulum gerektirmeyen ve LCSC ile JLCPCB ekosistemlerine doğrudan entegre edilmiş yenilikçi bir EDA aracıdır. Özellikle güncel LCSC komponent veritabanını kullanarak binlerce 3D model ve ayak izine (footprint) anında erişebilme özelliğiyle, hobi kullanıcıları ve hızlı seri üretime geçmek isteyen tasarımcılar için son derece pratik bir çözümdür.

EasyEDA’nın sunduğu kolaylıklar:

• Doğrudan Üretim Entegrasyonu: Tasarladığınız kartı tek tıkla JLCPCB’ye gönderebilir, üretim öncesi Gerber dosyalarını çevrimiçi görüntüleyici (online Gerber viewer) üzerinden analiz edebilirsiniz.
• Devasa Topluluk Kütüphanesi: Dünya çapındaki kullanıcılar tarafından çizilen ve doğrulanan binlerce özel modül ve sensör şematiğine anında erişim sağlanır.
• SPICE Simülasyonu: Entegre SPICE motoru sayesinde temel analog ve dijital devre kararlılık testlerini tarayıcı üzerinden simüle edebilirsiniz.

Tamamen ücretsiz seçeneği de bulunan bu modern araca EasyEDA Resmi Web Sitesi üzerinden erişerek hemen çizim yapmaya başlayabilirsiniz.

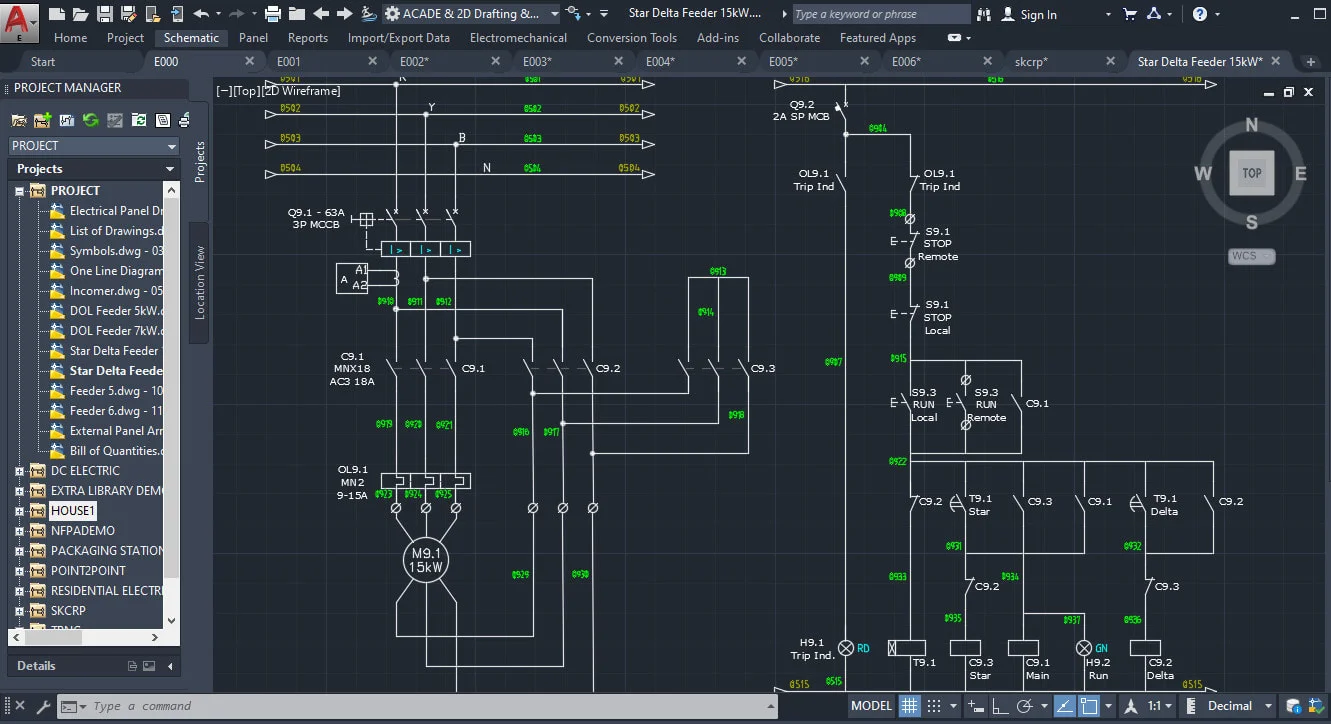

AutoCAD Electrical

AutoCAD Electrical, geleneksel 2B CAD lideri olan Autodesk AutoCAD platformu üzerine inşa edilmiş, endüstriyel kontrol panoları, kablaj şemaları ve makine otomasyonu tasarımları için geliştirilmiş endüstriyel bir çizim programıdır. Elektronik bileşenlerin PCB seviyesinde çizilmesinden ziyade, panoların kablo yolları, PLC (Programlanabilir Mantıksal Denetleyici) bağlantı diyagramları ve üç fazlı güç dağıtım şemalarının profesyonel standartlarda hazırlanması için kullanılır.

AutoCAD Electrical’ın temel avantajları:

• Endüstriyel Kütüphane Sembolleri: IEC, NFPA, JIC ve JIS gibi uluslararası standartlara uygun zengin kontaktör, röle, sigorta ve PLC sembol kütüphaneleri içerir.
• Otomatik Kablo Numaralandırma: Yüzlerce kablodan oluşan karmaşık panolarda, hata payını sıfıra indirmek için kabloları ve komponent referans etiketlerini otomatik olarak sıralayıp etiketler.
• Pano Yerleşim Planlaması: Çizilen şematiğe uygun olarak pano fiziksel yerleşimini (panel layout) birebir boyutlarda tasarlamanızı sağlar.

Endüstriyel otomasyon projelerinde yer alan elektrik mühendisleri için vazgeçilmez bir yazılım olan araca AutoCAD Electrical Resmi Sayfası üzerinden ulaşabilirsiniz.

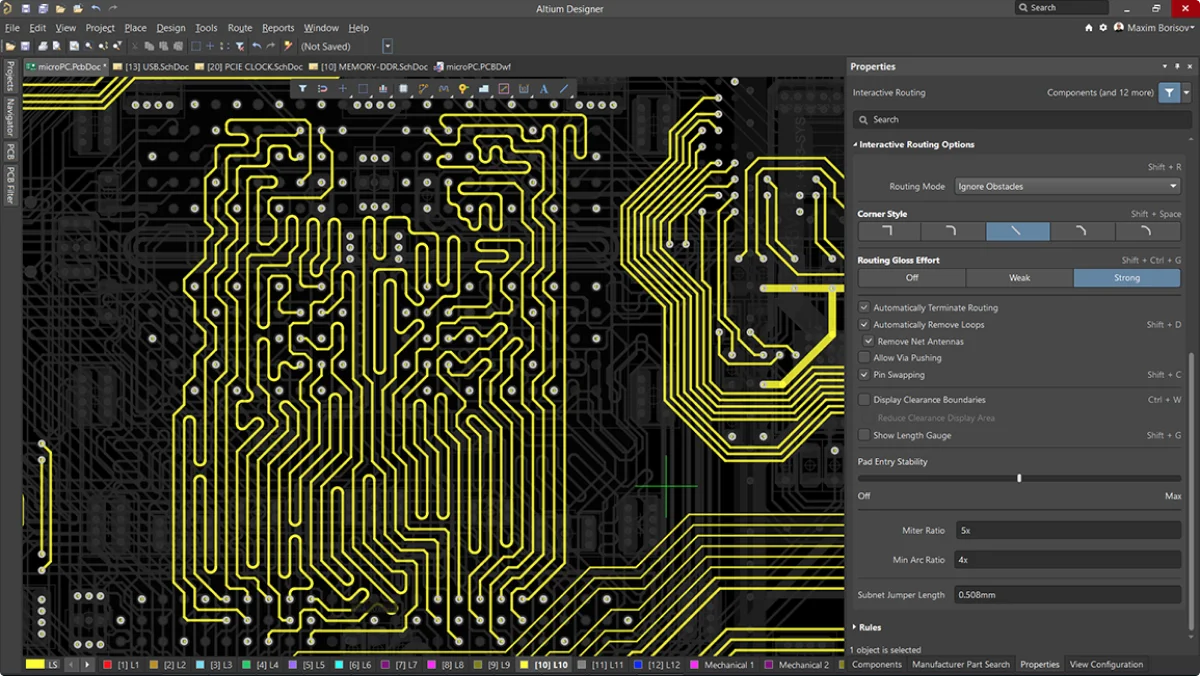

Altium Designer

Altium Designer, kurumsal elektronik tasarım dünyasında pazar lideri olan, çok katmanlı (multi-layer), yüksek hızlı (high-speed) dijital sinyal tasarımları ve RF (Radyo Frekansı) kartları için kullanılan son derece gelişmiş bir EDA platformudur. Şematik çizim, empedans kontrolü, diferansiyel çift (differential pair) yönlendirme, 3D gövde (MCAD/ECAD) entegrasyonu ve termal analiz gibi en karmaşık mühendislik süreçlerini tek bir pürüzsüz arayüzde sunar.

Altium’un amiral gemisi yapan bazı temel teknolojiler:

• Gelişmiş High-Speed Tasarım Kuralları: Yüksek frekansta çalışan işlemcilerin (örn. DDR bellek hatları veya FPGA yönlendirmeleri) hat uzunluklarını eşitlemek (length tuning) ve empedans süreksizliklerini engellemek için mükemmel çözümler sağlar.
• Gerçek Zamanlı 3D Tasarım: Tasarlanan kartın bileşen yüksekliklerini ve mekanik kutu (enclosure) uyumunu, entegre STEP modelleriyle birebir gerçek zamanlı denetlemenizi sağlar.
• Altium 365 Bulut Entegrasyonu: Tasarım ekibinin, sürüm kontrol sistemleri (Git tabanlı) ve parça tedarikçileri ile canlı olarak koordineli çalışmasına olanak tanır.

Gelişmiş endüstriyel elektronik projelerinde yer almak isteyen mühendislerin mutlaka hakim olması gereken bu programı incelemek için hazırladığımız Altium Designer Nedir? isimli kılavuzumuzu okuyabilirsiniz.

KiCAD

KiCad, tamamen ücretsiz (açık kaynaklı – open source) ve sınırlandırmasız yapısıyla dünya çapında inanılmaz bir popülariteye ulaşan, ticari amaçla da serbestçe kullanılabilen profesyonel bir EDA yazılım paketidir. KiCad; herhangi bir pin limiti, katman sınırı veya alan kısıtlaması olmaksızın, 32 katmana kadar çok katmanlı, kompleks diferansiyel çift yönlendirmeli kartların dahi ücretsiz tasarlanabilmesine olanak tanır.

KiCad’in entegre modülleri ve esnek yapısı:

• Şematik Düzenleyici: Bileşenlerin bağlantılarını tanımlarken Elektriksel Kural Denetimi (ERC) gerçekleştirerek açıkta kalan uçları veya giriş/çıkış çakışmalarını üretim öncesinde raporlar.
• Push-and-Shove Yönlendirme Motoru: PCB üzerindeki yolları çizerken, engelleri otomatik olarak ittiren ve en kısa yoldan hatları birleştiren profesyonel yönlendirme algoritmalarına sahiptir.
• Gelişmiş Entegre Araçlar: SPICE devre simülasyonu desteği, hesaplama araçları (hat empedansı, via akım taşıma limitleri hesaplayıcı) ve dahili 3B görüntüleyici modülü içerir.

Windows, macOS ve Linux üzerinde tamamen ücretsiz çalışan KiCad, hem bütçe dostu projeler hem de akademik çalışmalar için günümüzdeki en kararlı ve güçlü alternatiflerden biridir.

Mühendislik Perspektifi: PCB Tasarımında Kritik Parametreler

Yazılım seçimi kadar, kart tasarımında uygulayacağınız elektriksel ve fiziksel kurallar da projenin hayatta kalma şansını doğrudan belirler. Hangi programı kullanırsanız kullanın, profesyonel bir üretim için aşağıdaki mühendislik kriterlerine dikkat etmeniz gerekir:

1. Hat Genişliği ve Akım Taşıma Kapasitesi (IPC-2152 Standartları):
PCB yollarının (traces) üzerinden geçecek akıma göre doğru genişlikte tasarlanması hayati önem taşır. Aksi takdirde ince kalan yollar aşırı ısınıp yanabilir. IPC-2152 standartlarına göre, 1 oz/ft² () standart bakır kalınlığına sahip bir kartın dış katmanlarında, 10 mil () genişliğindeki bir hat yaklaşık 1 Amperlik akımı, kart üzerinde maksimum sıcaklık artışı ile güvenle taşıyabilir. Akım ihtiyacı arttıkça hat genişliği veya bakır kalınlığı (2 oz/ft² gibi) orantılı olarak artırılmalıdır.

2. ERC ve DRC Denetimlerinin Ayrımı:
Başarılı bir tasarım için iki temel denetim mekanizması kusursuz işletilmelidir. ERC (Elektriksel Kural Denetimi), şematik çizim aşamasında çalışır; örneğin iki çıkış pininin birbirine bağlanması gibi mantıksal ve elektriksel hataları bulur. DRC (Tasarım Kural Denetimi) ise PCB tasarımı aşamasında devreye girer; iki bakır yol arasındaki yalıtım mesafesini (clearance), via halka kalınlıklarını (annular ring) ve üretici tolerans sınırlarını kontrol eder. Çiziminiz bittiğinde DRC’de sıfır hata almadan Gerber üretimi almayınız.

3. Elektromanyetik Uyumluluk (EMI/EMC) ve Şase (GND) Düzlemleri:
Yüksek hızlı dijital veya hassas analog tasarımlarda, sinyal gürültülerini engellemek için GND (Şase) düzlemleri oluşturulmalıdır. Kartın boş kalan yerlerini şase bakırı ile doldurmak (GND pour), sinyal yollarının geri dönüş döngü alanını en aza indirerek EMI yayılımını engeller. Ayrıca, mikrodenetleyici ve lojik entegrelerin besleme pinlerine mümkün olduğunca yakın (en fazla 1-2 mm uzaklıkta) yerleştirilecek 100nF seramik dekuplaj kondansatörleri, güç hattındaki yüksek frekanslı parazit dalgalanmaları filtreleyerek kartın kararlı çalışmasını sağlar.

• Kütüphane Doğrulaması: Üretim öncesinde, kritik komponentlerin (özellikle özel entegrelerin veya büyük konnektörlerin) ayak izlerinin (footprints) üretici datasheet belgesindeki fiziksel ölçülerle birebir uyuştuğunu cetvel aracıyla ölçerek teyit edin.
• Termal Yollar (Thermal Vias): Güç regülatörleri veya MOSFET gibi ısınan komponentlerin altına yerleştireceğiniz termal vidalar (vias) yardımıyla ısıyı arka plandaki şase düzlemine aktararak kartın soğumasını sağlayın.
• Tedarik ve Sürüm Kontrolü: Ekip çalışmalarında çakışmaları engellemek için Git sürüm kontrol sistemi kullanarak şematik ve PCB dosyalarını commit tabanlı yönetin.
