Altium Designer Nedir?

Bu yazımızda Altium Designer serimize başlayacağız. Bildiğiniz gibi geçmiş döndemde Proteus Uygulaması hakkında bir seri yapmıştık. Sadece o serimizde bile hem Proteus’un nasıl kullanıldığını öğrendik hem de Temel elektronik bilgisi edindik. Tabii ki günümüzün tek elektronik tasarım programı Proteus değildir. Günümüz dünyasında yoğun bir şekilde kullanılan bir uygulama daha mevcuttur.

Altium Designer, tüm tasarım araçlarını tek bir yazılım uygulamasında birleştiren birleşik bir elektronik sistem tasarım ortamıdır.

Şematik tasarımı, PCB tasarımı, PCB yerleşimi, yönlendirme araçları, sinyal bütünlüğü analizi, FPGA uygulamaları için özel gömülü yazılım araçları, ECAD/MCAD entegrasyon araçları, kitaplık ve tasarım veri yönetimi, çıktı verisi oluşturma gibi bir sürü konu hakkında çalışmalarınızı sorunsuz sürdürebilirsiniz. Sadece bu başlıklara bakınca bile aslında ne kadar çok yönlü ve kullanışlı bir uygulama olduğunu anlamak çok zor olmayacaktır.

Altium Designer’ın en son sürümü, kullanımı kolay ve yüksek performanslı çözümler sunar. Zaten zaman geçtik güncellemeler düzenli olarak gelmektedir. Bu noktada Altium Designer uygulaması bizi hiç yalnız bırakmıyor. Düzenli olarak mail vb. mecralar üzerinden bizlere düzenli eğitim imkanları sunmaktadır.

Altium Designer’in Tarihi

Altium Designer ilk olarak 2005 yılında, o zamanlar Protel Systems Pty Ltd olarak bilinen Altium tarafından piyasaya sürüldü. Kökleri, şirketin Protel PCB (daha sonra Autotrax ve Easytrax olarak ortaya çıktı) olarak bilinen DOS tabanlı PCB tasarım aracını piyasaya sürdüğü 1985 yılına kadar uzanıyor. Buradan da anlıyoruz ki aslında uygulamamız uzun uğraşlar sonucunda ortaya çıktı.

Altium Designer

Altium Designer adlı uygulama, en baştan beri söylediğimiz gibi kullanışlı bir devre ve PCB tasarım uygulamasıdır. Bu noktada onu bize iten en güzel özelliklerden birisi de anlaşılır bir arayüzünün oluşudur. Çünkü kullanım kolaylığı arttıkça, daha çok zaman kazanacağız ve zaman kazandıkça da işe olan bağlılığımız artacaktır.

O zaman gelin bunu bir kaç görselle özetleyelim.

Altium Designer

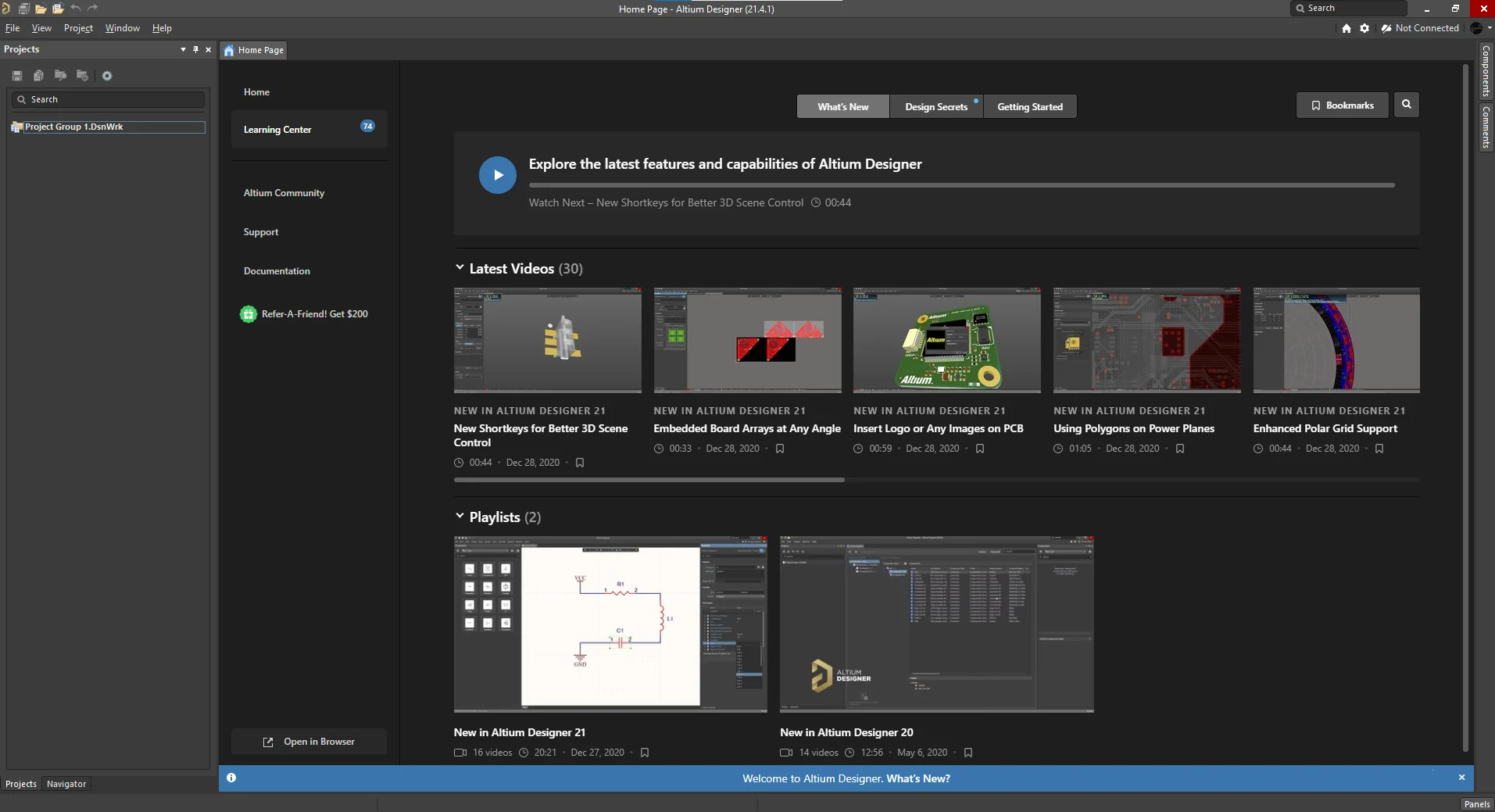

Altium Designer Arayüzü

Yukarıda gördüğümüz gibi arayüz kullanımı gerçekten de kolaydır. Bu noktada çalışırken proje oluşturmak istersek, yapmamız gereken tek şey sol üst kısımdan proje dosyasını istediğimiz konuma oluşturmak olacaktır.

Altium Designer
Proje, Şematik vb. Dosyaların Oluşturulduğu Alan

Ara yüz kısmında bu yazı için son göstereceğim alan hızlıca erişebileceğimiz eğitim kısmı olacaktır. Bu noktada tasarım esnasında veya canımız ne zaman isterse, devre ve PCB tasarım konuları hakkında yeni bilgiler elde edinmek mümkündür. İşte Altium Designer, bunun için bize tasarımın sırları diye denilen bir eğitim köşesi hazırlamıştır. Hadi gelin bunu görselle de görelim.

Altium Designer

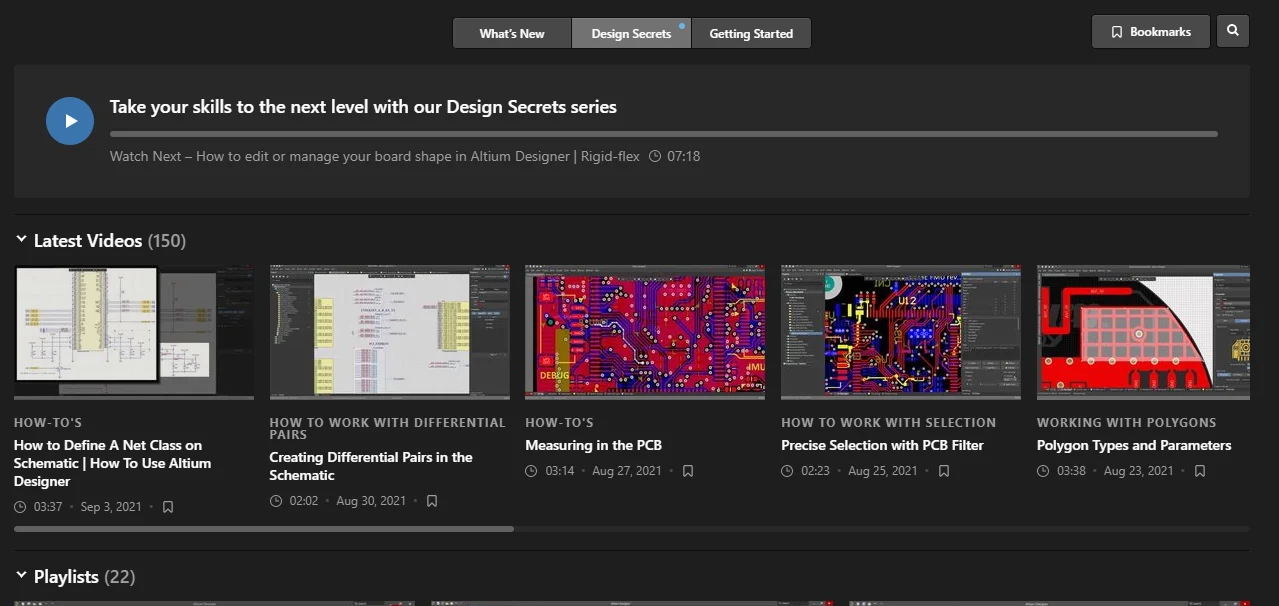

Tasarımın Sırları

İtin, Kaydırın, Gezin… PCB yol çizimlerinizde istediğiniz açı ile yolunuza devam edebildiğiniz bu uygulamada tasarım gerçekten de kolay bir hale geldi. Bu uygulama sayesinde çizmek istediğiniz yolu her zamankinden daha hızlı bir şekilde kendi yolunuza yönlendirin.

Hatta gelin bu durumu bir görsel ile de ifade edelim.

Altium Designer

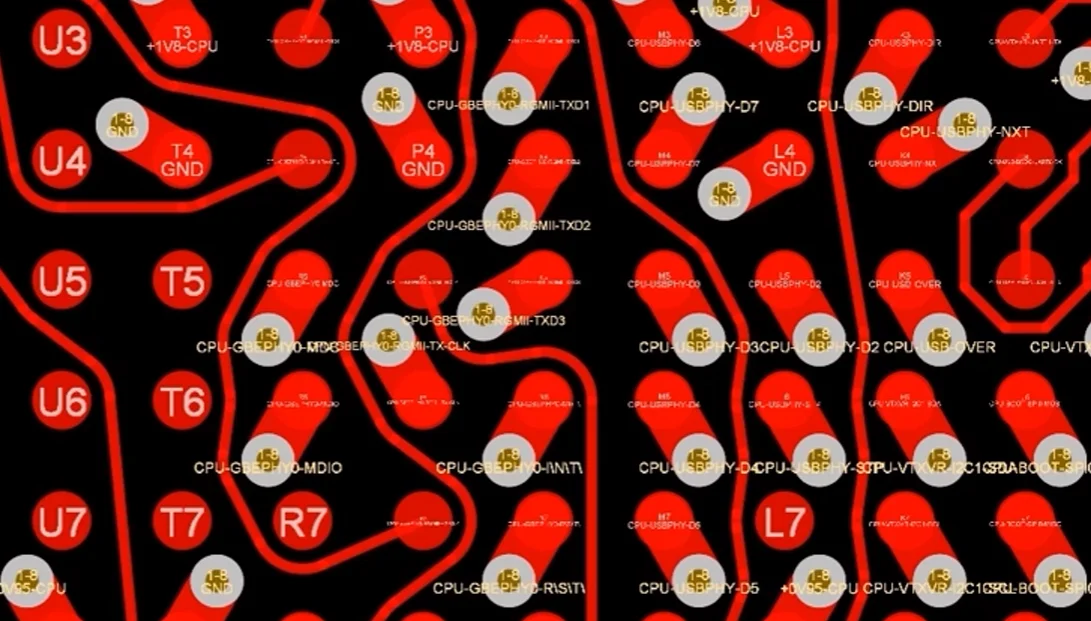

PCB Yol Çizimi

Bu noktada bütün bu önemli konular hakkında daha derin bir bilgi sahibi olmak istiyorsanız, Altium Designer’in dokümantasyon sayfasına göz atmanızı öneriyoruz. Bu sayede daha fazla bilgi sahibi olabilirsiniz.
