Kuvars kristal osilatörlerini (Quartz Crystal Oscillator) diğer tüm klasik osilatör türlerinden ayıran oldukça kritik ve belirgin farklar mevcuttur. Dijital sistemlerin, haberleşme donanımlarının ve mikroişlemcilerin kalbinde yer alan bu bileşenler, frekans kararlılığı konusunda rakipsizdir.

Bir osilatör devresinin en kritik parametresi **frekans kararlılığıdır**. Yani, değişen ortam ve çalışma koşulları altında dahi çıkış sinyalinin frekansını sabit tutabilme yeteneğidir. Standart LC veya RC osilatörlerinde bu kararlılık sınırlıdır. Frekans stabilitesini doğrudan etkileyen başlıca çevresel faktörler şunlardır: ortam sıcaklığındaki dalgalanmalar, çıkış yükündeki değişimler ve DC güç kaynağının besleme voltajındaki mikro düzeydeki gürültüler.

Çıkış sinyalinin kararlılığı, rezonans geri besleme devresi ve yükseltici bileşenlerinin hassas seçimiyle optimize edilebilir. Ancak RC ve LC tank devrelerinin fiziksel limitleri, stabilitede belirli bir sınır çizmektedir. İşte bu noktada, çok yüksek düzeyde frekans kararlılığı elde etmek için, frekans belirleyici eleman olarak **kuvars kristali** (Quartz Crystal – XTAL) kullanan kristal osilatör devreleri devreye girer.

Kuvars kristalinin bu yüksek stabilitesi, **Piezoelektrik Etki** (Piezo-electric Effect) adı verilen fiziksel bir özelliğe dayanır. İnce ve hassas bir kuvars kristal plakasına harici bir voltaj uygulandığında, kristal mekanik olarak şekil değiştirmeye (esnemeye) başlar. Bu durumun tam tersi de geçerlidir; kristale uygulanan mekanik bir sıkışma veya kuvvet, kristal yüzeyinde bir elektriksel yük (voltaj) üretir. Bu çift yönlü enerji dönüşümü, kuvars kristalini mükemmel bir dönüştürücü (transducer) haline getirir.

Piezoelektrik etki, standart osilatörlerdeki hantal LC tank devresinin yerini alarak çok yüksek Q faktörüne sahip kararlı mekanik titreşimler üretir. Doğada piezoelektrik özellik gösteren pek çok kristal mineral bulunmasına rağmen, yüksek mekanik mukavemeti, bulunabilirliği ve elektriksel stabilitesi nedeniyle elektronik devrelerde neredeyse tamamen kuvars mineralleri tercih edilmektedir.

Doğal Kuvars Kristali Minerali — Doğal Kuvars Kristali

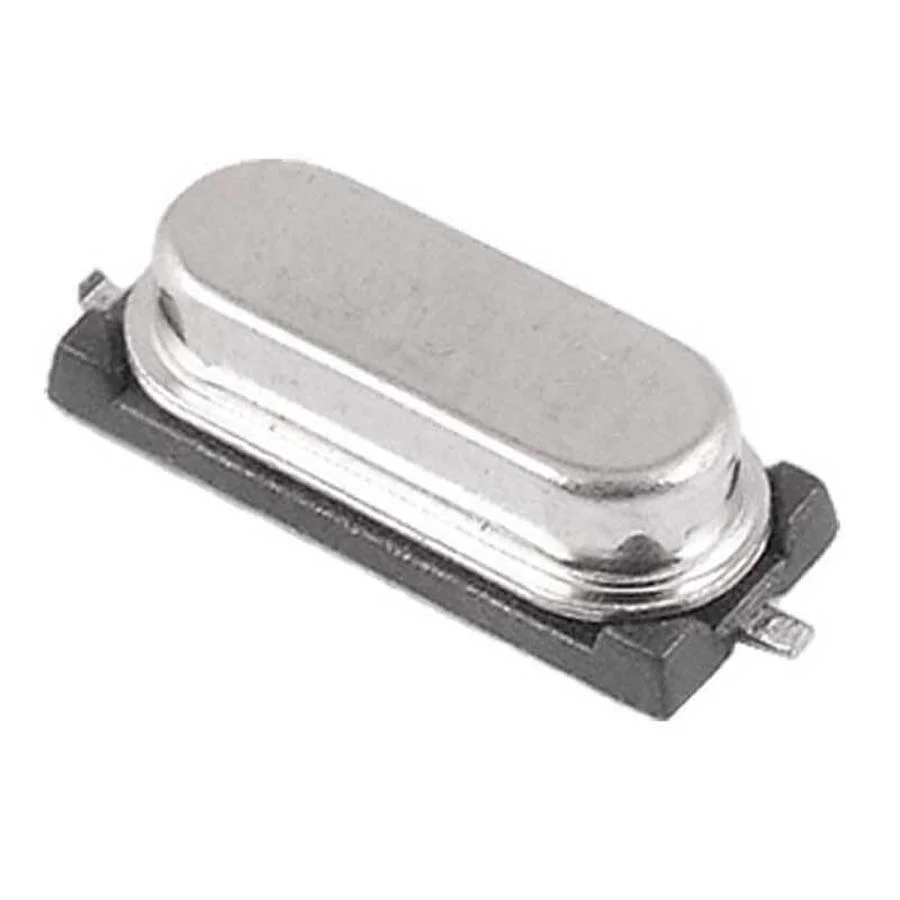

Osilatör devrelerinde kullanılan kuvars kristali, elektriksel bağlantıların kurulabilmesi için iki paralel yüzeyi ince bir metal tabakasıyla kaplanmış (metalize edilmiş) çok küçük ve ince bir kuvars levhadan ibarettir. Bu kuvars levhanın fiziksel boyutları, kesim açısı ve kalınlığı, elde edilecek salınımın temel (fundamental) frekansını doğrudan belirler. Üretim aşamasında bu boyutlar mikrometre hassasiyetinde kontrol edilir. Kristalin bu değişmez salınım frekansı, bileşenin **karakteristik frekansı** olarak adlandırılır.

Kristal bir kez kesilip paketlendikten sonra salınım frekansı kalıcı hale gelir ve harici olarak değiştirilemez. Kristalin temel çalışma frekansı, iki metalize yüzey arasındaki fiziksel kalınlığı ile ters orantılıdır. Mekanik olarak titreşen bir kuvars kristali, elektriksel olarak seri bir RLC devresi ve buna paralel bağlı bir kapasitans ( $C_p$ ) ile modellenir.

Bu eşdeğer modelde, seri koldaki $R_s$ , $L_s$ ve $C_s$ bileşenleri kristalin mekanik titreşimlerinin elektriksel karşılığıdır. Paralel bağlı $C_p$ ise metal plakalar ve soket bağlantılarından kaynaklanan elektrot kapasitansını temsil eder. Bir kuvars kristali, yapısı gereği hem seri rezonans hem de paralel rezonans özelliklerine sahiptir.

Seri kolu oluşturan $L_s$ ve $C_s$ bileşenlerinin rezonansa girdiği frekans noktasına **seri rezonans frekansı** ( $f_s$ ) denir. Bu frekansta kristalin empedansı minimumdur ve yalnızca seri direnç $R_s$ değerine eşittir. Diğer taraftan, seri kol empedansının paralel kapasitör $C_p$ ile rezonansa girmesiyle oluşan ikinci bir frekans noktası daha vardır ki buna da **paralel rezonans frekansı** ( $f_p$ ) adı verilir.

Yazı İçeriği

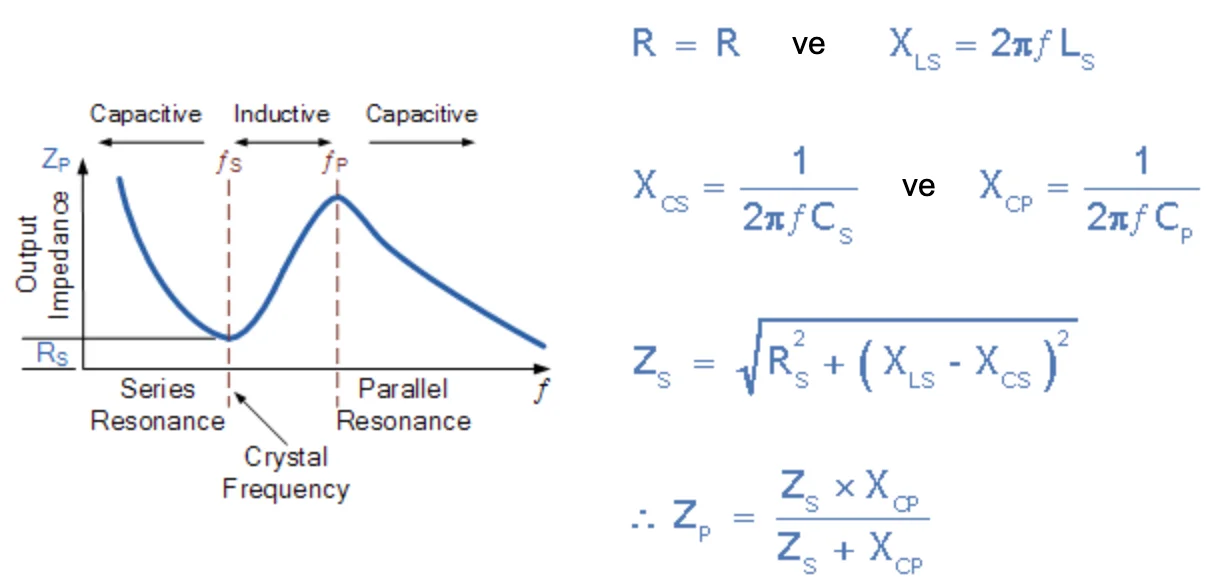

Frekansa Karşı Kristal Empedans Karakteristiği

Kristal Empedansının Frekansa Bağlı Değişim Eğrisi

Yukarıdaki empedans eğrisinde görüldüğü üzere, frekans arttıkça kristalin terminalleri arasındaki empedans dinamik olarak değişir. Tam seri rezonans frekansı $f_s$ noktasında, seri kapasitör $C_s$ ve endüktör $L_s$ birbirini sönümler. Kristal empedansı bu noktada minimum seviyeye (Rs değerine) iner. $f_s$ frekansının altındaki bölgelerde kristal kapasitif karakter gösterir.

Frekans $f_s$ noktasının üzerine çıktığında, kristal endüktif bir karakter sergilemeye başlar. Bu endüktif bölge, frekans paralel rezonans noktası olan $f_p$ ‘ye ulaşana dek devam eder. Paralel rezonans noktasında, seri endüktif kol ile paralel kapasitans $C_p$ rezonansa girerek paralel bir tank devresi oluşturur. Bu rezonans anında kristalin toplam empedansı maksimum değerine ulaşır.

Kuvars kristali, kesim geometrisine bağlı olarak birbirine son derece yakın iki farklı rezonans frekansına ( $f_s$ ve $f_p$ ) sahip elektro-mekanik bir bileşendir. Bir osilatör devresi tasarlanırken, kristal bu rezonans noktalarından yalnızca birinde kararlı çalışacak şekilde ayarlanmalıdır; her iki çalışma modu aynı anda kullanılamaz.

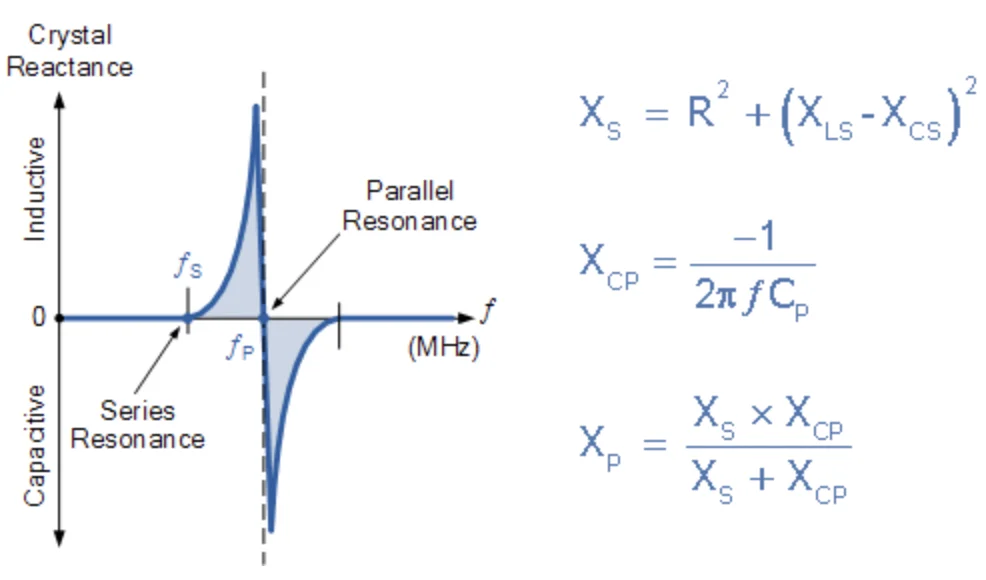

Frekansa Karşı Kristal Reaktansı

Kristal Reaktansının Frekansa Göre Değişimi

Reaktans eğrisinde görüldüğü üzere, $f_s$ frekansının altında ve $f_p$ frekansının üstünde kalan bölgelerde reaktans kapasitiftir. İki rezonans frekansı ( $f_s$ ve $f_p$ ) arasında kalan dar bölgede ise kristal net bir endüktans (indüktör) gibi davranır.

Kristalin temel **seri rezonans frekansı** ( $f_s$ ) şu matematiksel formülle hesaplanır:

$f_s = \frac{1}{2\pi \sqrt{L_s \cdot C_s}}$

Kristalin **paralel rezonans frekansı** ( $f_p$ ) ise seri koldaki reaktans ile paralel kapasitör $C_p$ ‘nin reaktansı eşitlendiğinde oluşur ve şu şekilde formüle edilir:

$f_p = \frac{1}{2\pi \sqrt{L_s \cdot \frac{C_s \cdot C_p}{C_s + C_p}}}$

Kuvars Kristal Osilatör Soru Örneği 1

**Soru:** Bir kuvars kristalinin eşdeğer model parametreleri şu şekilde ölçülmüştür: $R_s = 6.4\,\Omega$ , $C_s = 0.09972\text{ pF}$ ve $L_s = 2.546\text{ mH}$ . Kristalin paralel elektrot kapasitesi $C_p = 28.68\text{ pF}$ olduğuna göre, bu kristalin temel seri rezonans frekansını ( $f_s$ ), paralel rezonans frekansını ( $f_p$ ) ve seri rezonanstaki kalite faktörünü ( $Q$ ) hesaplayınız.

**Çözüm:**

1. Seri rezonans frekansı ( $f_s$ ):

$f_s = \frac{1}{2\pi \sqrt{2.546 \times 10^{-3} \text{ H} \cdot 0.09972 \times 10^{-12} \text{ F}}} \approx 9.987 \times 10^6 \text{ Hz} \approx 9.987 \text{ MHz}$

2. Paralel rezonans frekansı ( $f_p$ ):

Öncelikle seri ve paralel kapasitörlerin eşdeğer kapasitansını ( $C_T$ ) hesaplayalım:

$C_T = \frac{C_s \cdot C_p}{C_s + C_p} = \frac{0.09972 \text{ pF} \times 28.68 \text{ pF}}{0.09972 \text{ pF} + 28.68 \text{ pF}} \approx 0.09937 \text{ pF}$

Bu değeri kullanarak paralel rezonans frekansını bulalım:

$f_p = \frac{1}{2\pi \sqrt{2.546 \times 10^{-3} \text{ H} \cdot 0.09937 \times 10^{-12} \text{ F}}} \approx 10.005 \times 10^6 \text{ Hz} \approx 10.005 \text{ MHz}$

Hesaplamalar sonucunda kristalin seri temel frekansı ile paralel rezonans frekansı arasındaki farkın son derece dar (yaklaşık $18\text{ kHz}$ ) olduğunu görüyoruz. Ancak bu dar frekans aralığında kristalin endüktif reaktansı, eşdeğer direncine kıyasla muazzam ölçüde büyüktür. Bu durum kristale olağanüstü yüksek bir **Q Faktörü** (Kalite Faktörü) kazandırır. Seri rezonanstaki kalite faktörü formülü şöyledir:

$Q = \frac{X_L}{R_s} = \frac{2\pi f_s L_s}{R_s}$

Verilen parametreleri formüle yerleştirdiğimizde:

$Q = \frac{2\pi \times 9.987 \times 10^6 \text{ Hz} \cdot 2.546 \times 10^{-3} \text{ H}}{6.4 \text{ }\Omega} \approx 25,000$

Kristalin Q faktörünün yaklaşık $25,000$ gibi çok yüksek bir değere ulaşması, rezonans kolunun son derece yüksek bir $X_L / R_s$ oranına sahip olmasındandır. Standart yüksek kaliteli LC tank devrelerinde Q faktörü en fazla birkaç yüz seviyesinde kalırken, kuvars kristallerinde bu değer $20,000$ ile $200,000$ arasında değişir. Bu devasa kalite faktörü, kristal osilatörlere olağanüstü bir frekans kararlılığı kazandırarak onları hassas saat üreticileri ve dijital sistem tasarımcıları için alternatifsiz kılar.

Kuvars kristallerinin düşük eşdeğer seri direnci ( $R_s$ ), salınımların sönümlenmesini önler ve yüksek kararlılık sunar. Tipik bir kristal osilatör devresi, kullanılan aktif bileşenlere ve tasarıma bağlı olarak $40\text{ kHz}$ ile $100\text{ MHz}$ arasında salınım yapabilir. Ayrıca kristal plakalarının kesim şekli, temel frekansın dışında **overtone** (üst ton) adı verilen tekil veya çift harmonik frekanslarda salınım yapma yeteneğini de etkiler.

Colpitts Kuvars Kristal Osilatör Tasarımı

Kristal osilatörleri tasarlanırken genellikle bipolar transistörler (BJT) veya alan etkili transistörler (FET) aktif eleman olarak kullanılır. İşlemsel yükselteçler (Op-Amp) $100\text{ kHz}$ altındaki düşük frekanslı osilatörlerde kullanılabilse de, $1\text{ MHz}$ üzerindeki yüksek frekanslarda çalışmak için gerekli bant genişliğine sahip değillerdir.

Colpitts kristal osilatörünün tasarımı, geri besleme ağında kullanılan standart LC tank devresinin bir kuvars kristali ile değiştirilmesi dışında, klasik Colpitts osilatörü ile tamamen aynıdır.

BJT Colpitts Kristal Osilatör Şeması — Colpitts Kristal Osilatör

Bu osilatör devresi, ortak kollektörlü (emitter takipçi) bir yükseltici etrafında kurulmuştur. $R_1$ ve $R_2$ dirençleri transistörün tabanındaki DC polarmayı belirlerken, emitör direnci $R_E$ çıkış voltajı seviyesini dengeler. Kristalin aşırı yüklenmesini engellemek adına $R_2$ direnci olabildiğince yüksek seçilir.

Yüksek hızlı NPN transistörü (örneğin 2N4265), $100\text{ MHz}$ sınırına kadar kararlı çalışabilir. $C_1$ ve $C_2$ geri besleme kapasitörleri, çıkış gerilimini bölerek transistörün girişine uygular. Kristal üzerinde aşırı güç harcanmasını önlemek için çıkış genliği makul sınırlarda tutulmalıdır; aksi halde yüksek mekanik stres kristalin çatlayarak kendini yok etmesine sebep olabilir.

Pierce Osilatörü

Kuvars kristal osilatör tasarımlarında en yaygın kullanılan diğer bir mimari de Pierce Osilatörüdür. Pierce osilatörü, özellikle dijital entegre devrelerin saat (clock) girişlerinde, minimum bileşen gerektirmesi nedeniyle standart olarak tercih edilir.

Pierce osilatörü, aktif eleman olarak bir JFET transistör kullanır. JFET’lerin son derece yüksek olan giriş empedansı, kristal geri besleme yolunu doğrudan destekler. Geri besleme devresindeki kristal, çıkış ile giriş arasında seri rezonans modunda ( $f_s$ ) çalışarak minimum empedanslı bir yol sunar.

JFET Pierce Kristal Osilatör Şeması — Pierce Kristal Osilatör

Rezonans anında oluşan $180^\circ$ faz kayması, devrenin pozitif geri besleme koşulunu sağlayarak sürekli salınımı tetikler. Minimum eleman sayısı ile tasarlanabilen bu kararlı yapı; dijital saatler, mikrodenetleyiciler ve zamanlayıcı yongalarında yaygın olarak Pierce mimarisi ile hayat bulur.

Ayrıca, CMOS tabanlı lojik kapılar (örneğin 74HC19 veya CD4049 Schmitt Tetikleyici invertörler) kullanılarak da Pierce osilatörleri inşa edilebilir. CMOS eviricili tasarımlar, harici iki yük kapasitörü ve bir yüksek değerli geri besleme direnci yardımıyla mükemmel kare dalga saat sinyalleri üretirler.

CMOS Kristal Osilatör

CMOS İnvertör Tabanlı Kristal Osilatör Şeması

Bu devrede CMOS evirici, yüksek değerli $R_1$ geri besleme direnci yardımıyla lineer çalışma bölgesinin tam ortasına polarlanır. Bu sayede evirici, yüksek kazanç sunan kararlı bir yükseltici gibi davranır (genelde $1\text{ M}\Omega$ veya daha büyük bir direnç tercih edilir). Çıkış sinyalini kararlı tutmak ve bağlı yükün etkisini sıfırlamak için osilatör çıkışına tampon (buffer) amacıyla ek bir CMOS evirici eklenir.

Evirici $180^\circ$ faz kayması üretirken, kristal ve kapasitörlerin oluşturduğu ağ da kalan $180^\circ$ faz farkını üreterek salınım için gerekli olan toplam $360^\circ$ faz şartını tamamlar. CMOS osilatörlerin en büyük avantajı, faz kaymasını otomatik olarak dengeleyerek salınımı sürekli kılmasıdır.

Sinüs dalgası üreten BJT osilatörlerin aksine, CMOS osilatörler lojik yapıda çalışması nedeniyle doğrudan kare dalga çıkış üretir. Devrenin maksimum çalışma hızı, CMOS entegresinin lojik anahtarlama hız sınırlarına doğrudan bağlıdır.

Mikroişlemciler ve Kristal Osilatörler

Kuvars kristal osilatörleri konusunu, mikroişlemci sistemlerindeki saat (clock) uygulamalarına değinmeden tamamlamak mümkün değildir. Neredeyse tüm mikroişlemciler, mikrodenetleyiciler (MCU), PIC serisi yongalar ve bilgisayar işlemcileri (CPU), zamanlama sinyallerini üretmek için bir harici kuvars kristal osilatörü kullanır. Kristal osilatörler, standart RC ağlarına göre saniyede milyonlarca kez tekrarlanan işlemlerde asla sapma yapmayan mükemmel bir frekans kararlılığı sunar. Konunun pratik bir şekilde nasıl hayata geçirildiğini görmek için standalone Arduino geliştirme rehberimizi inceleyerek harici osilatör ve yük kondansatörlerinin fiziksel devre üzerindeki yerleşimini öğrenebilirsiniz.

CPU saat hızı, işlemcinin saniyede ne kadar veri işleyebileceğini söyler. Örneğin $16\text{ MHz}$ saat hızına sahip bir standalone mikrodenetleyici, saniyede $16$ milyon saat darbesi üretir ve komutları bu ritimle işler. Harici saat sinyali üretmek için tek yapılması gereken, kuvars kristalini ve buna paralel bağlı $15\text{ pF}$ ila $33\text{ pF}$ arası değere sahip iki seramik yük kondansatörünü ilgili pinlere bağlamaktır.

Mikroişlemci Harici Kristal Bağlantı Şeması

Mikrodenetleyici yongalarında harici kristal bağlantısı için genellikle **OSC1 / XTAL1** ve **OSC2 / XTAL2** etiketli iki adet giriş pini bulunur. Bu pinlerin ardında yer alan dahili evirici devre, harici kuvars kristali ve yük kondansatörleriyle birleştiğinde sürekli ve son derece kararlı bir kare dalga üretir. Bu saat sinyali, CPU içerisindeki tüm veri akışını, zamanlayıcıları ve komut çevrimlerini (fetch-decode-execute) kontrol eder.

Kuvars Kristal Osilatör Soru Örneği 2

**Soru:** Kesim parametreleri $R_s = 1\text{ k}\Omega$ , $C_s = 0.05\text{ pF}$ , $L_s = 3\text{ H}$ ve $C_p = 10\text{ pF}$ olan bir kuvars kristalinin seri rezonans frekansını ( $f_s$ ) ve paralel rezonans frekansını ( $f_p$ ) hesaplayınız.

**Çözüm:**

1. Seri rezonans frekansı ( $f_s$ ):

$f_s = \frac{1}{2\pi \sqrt{3 \text{ H} \cdot 0.05 \times 10^{-12} \text{ F}}} \approx 410.968 \times 10^3 \text{ Hz} \approx 411 \text{ kHz}$

2. Paralel rezonans frekansı ( $f_p$ ):

Öncelikle seri ve paralel kapasitörlerin eşdeğer kapasitansını ( $C_T$ ) hesaplayalım:

$C_T = \frac{C_s \cdot C_p}{C_s + C_p} = \frac{0.05 \text{ pF} \times 10 \text{ pF}}{0.05 \text{ pF} + 10 \text{ pF}} \approx 0.04975 \text{ pF}$

Bu değeri kullanarak paralel rezonans frekansını bulalım:

$f_p = \frac{1}{2\pi \sqrt{3 \text{ H} \cdot 0.04975 \times 10^{-12} \text{ F}}} \approx 411.998 \times 10^3 \text{ Hz} \approx 412 \text{ kHz}$

Hesaplama sonuçlarına göre bu kristalin rezonans frekansı, devrenin tasarımına bağlı olarak $411\text{ kHz}$ ile $412\text{ kHz}$ arasında kararlı bir çalışma frekansı sunacaktır.
