RC522 RFID Okuyucu Çalışmıyor mu?

Elektronik piyasasında oldukça ucuz ve yaygın olarak satılan RC522 RFID (Radyo Frekansı ile Tanımlama) okuyucu modüllerinde sıklıkla karşılaşılan okuma mesafesi yetersizliği, seçici kart okuma veya belirli bir süre sonra kilitlenme gibi kronik kararsızlık sorunlarının ardında donanımsal ve fiziksel RF uyumsuzlukları yatmaktadır.

Hücresel, kablosuz ve RF (Radyo Frekansı) teknolojilerinin mikrodenetleyici tabanlı sistemlere entegrasyonunda, anten tasarımı ve empedans eşleme (impedance matching) devreleri sistemin kararlılığını doğrudan belirleyen en hassas unsurlardır.

Bu teknik makalemizde, sorunlu RC522 klon modüllerini elektriksel ve görsel olarak nasıl ayırt edeceğimizi, anten empedans eşleme ağının (LC rezonans devresi) matematiksel temellerini ve bu kartları endüstriyel kararlılığa ulaştırmak için uygulanabilecek donanımsal modifikasyon yöntemlerini inceleyeceğiz.

RC522 RFID Çipleri ve Desteklenen Protokol Sınırları

NXP firması tarafından geliştirilen MFRC522 çipi, 13.56 MHz yüksek frekans (HF) bandında çalışan son derece yetenekli bir okuyucu/yazıcı entegresidir. Çip, ISO/IEC 14443 A standartlarını temel alarak MIFARE Mini, MIFARE 1K, MIFARE 4K, MIFARE Ultralight, MIFARE DESFire EV1 ve MIFARE Plus RF kart teknolojilerini tam uyumlulukla desteklemektedir. Çipin tüm register haritası ve donanımsal mimari sınırları için resmi MFRC522 veri sayfasını (datasheet) inceleyebilirsiniz.

Reklam Alanı — Click for AD Place

Piyasadaki klon kartlarda yaşanan temel problem MFRC522 çipinin kendisinden ziyade, çipin RF çıkış pinleri (TX1, TX2, RX) ile PCB üzerindeki loop (halka) anten arasındaki analog empedans eşleme devresinin kalitesiz pasif bileşenler (kapasitörler ve bobinler) nedeniyle rezonans frekansından sapmasıdır.

RF Anten Rezonansı ve LC Eşleme Fiziği

RC522 modülünün PCB üzerindeki bakır yollarla oluşturulmuş halka anteni, elektriksel olarak bir endüktans (L) ve seri direnç (R) taşır. Bu antenin 13.56\text{ MHz} ISM bandında maksimum elektromanyetik alan gücü üretebilmesi için, çıkış filtresinde yer alan seri/paralel kondansatörlerle (C8, C9, C10, C11) bir LC Rezonans Devresi oluşturulur. Rezonans frekansı (f_0), ünlü Thomson Formülü ile tanımlanır:

    \[f_0 = \frac{1}{2\pi \sqrt{L \cdot C_{\text{eq}}}}\]

Burada L antenin donanımsal endüktansını, C_{\text{eq}} ise eşleme devresinin toplam eşdeğer kapasitansını temsil eder. Örneğin, tipik bir RC522 modülündeki bakır loop antenin endüktansı L \approx 1\text{ }\mu\text{H} civarındadır. Sistemin tam olarak 13.56\text{ MHz} frekansında rezonansa girmesi için gereken eşdeğer kapasitansı hesaplayalım:

    \[C_{\text{eq}} = \frac{1}{\left( 2\pi f_0 \right)^2 L}\]

    \[C_{\text{eq}} = \frac{1}{\left( 2\pi \times 13.56 \times 10^6\text{ Hz} \right)^2 \times 10^{-6}\text{ H}} \approx 137.8\text{ pF}\]

Hesaplamadan da görüleceği üzere, rezonans devresi piko-farad (pF) seviyesindeki küçük kapasite değişimlerine karşı son derece hassastır. Anten tasarımı hakkında daha fazla teorik arka plan edinmek için LC osilatörlere giriş makalemizi okuyabilirsiniz.

Kalite Faktörü (Q-Factor) ve Bant Genişliği Dilemi

Anten devresinin bant genişliği ve enerji verimliliği, Kalite Faktörü (Q) ile doğrudan ilişkilidir:

    \[Q = \frac{\omega_0 L}{R_{\text{eq}}}\]

Burada \omega_0 = 2\pi f_0 açısal rezonans frekansıdır. Bir RFID sisteminde hedeflenen en ideal kalite faktörü Q \approx 15 \text{ ila } 20 arasındadır:

  • Eğer Q Faktörü Çok Yüksekse (Q > 30): Antenin bant genişliği aşırı derecede daralır. Bu durum, el yaklaştığında oluşan parazitik kapasitans nedeniyle antenin 13.56\text{ MHz} rezonansından anında çıkmasına (detuning) ve kartların hiç okunamamasına yol açar.
  • Eğer Q Faktörü Çok Düşükse (Q < 10): Antenin enerji verimliliği düşer, ürettiği manyetik alan zayıflar ve kart okuma mesafesi birkaç milimetreye kadar geriler.

Kötü klon kartlarda kullanılan kondansatörler genellikle yüksek toleranslı, sıcaklıkla kapasitesi değişen ucuz sınıf-2 dielektriklerden (Y5V veya Z5U gibi) üretilmiştir. Sıcaklık hafifçe yükseldiğinde veya düştüğünde, bu kondansatörlerin sığası değişmekte, eşdeğer C_{\text{eq}} kaymakta ve sistemin rezonans frekansı 13.56\text{ MHz}‘den uzaklaşmaktadır.

İyi ve Kötü Modülleri Görsel Olarak Ayırt Etme

Kartların kalitesini test etmeden önce üzerindeki komponent yerleşimlerinden ve serigrafi baskılarından belirli ipuçları elde edebilirsiniz:

Orijinal ve Klon RC522 PCB Kıyaslaması
Soldan sağa: Kararlı çalışan modül, sapma gösteren klon modül.

Kontrol Noktaları:

  1. Kondansatör Renkleri: Kararlı çalışan iyi modüllerde anten filtresinde yer alan C8, C9, C10 ve C11 kondansatörlerinin renkleri genellikle homojen, krem-açık kahverengi tonlarındadır. Bu durum yüksek sıcaklık kararlılığına sahip NP0 (C0G) sınıfı kapasitör kullanıldığının göstergesidir. Kötü klonlarda ise bu kondansatörler grimsi veya düz beyaz tonlarındadır.
  2. Baskı Kalitesi ve Montaj Delikleri: Kaliteli modüllerde montaj deliklerinin içi ve çevresi elektriksel gürültüyü şasire etmek amacıyla metal kaplanmıştır (plated holes). Kötü klonlarda ise montaj delikleri tamamen çıplak FR4 fiberglas malzemeden ibarettir.

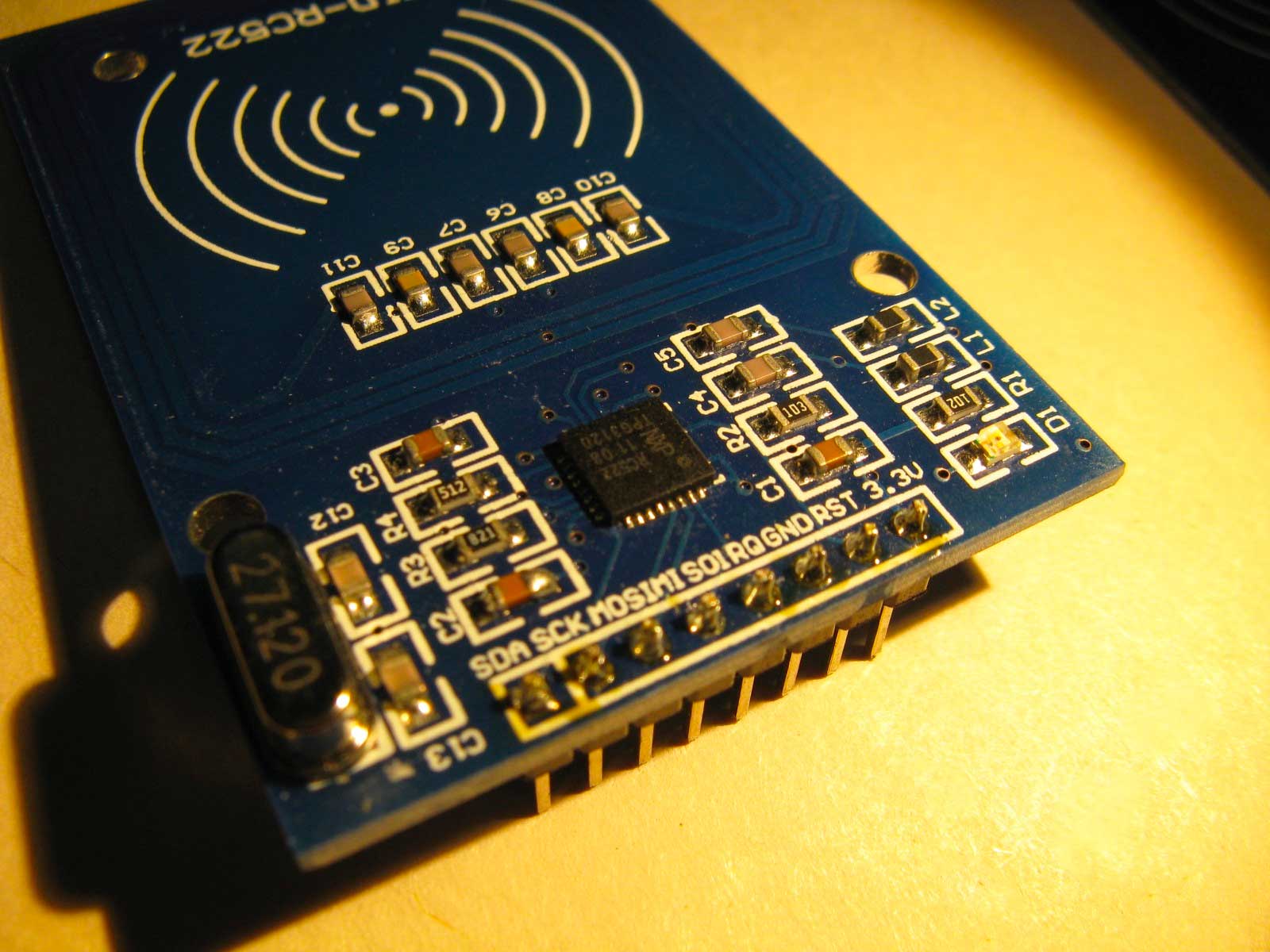

RC522 RF Katı Komponent Detayları
RC522 RF Çıkış Filtresi ve Kristal Osilatör Çevresi

Kararsız RC522 Modüllerini Donanımsal Olarak Onarım Rehberi

Eğer elinizdeki klon kart bazı kartları hiç okumuyor veya çok yakından okuyorsa, anten eşleme devresini stabil NP0 (C0G) sınıfı SMD kapasitörler kullanarak yeniden tune edebilirsiniz. Bu işlem için ince uçlu bir havya veya sıcak hava istasyonu gerekmektedir:

Adım Adım Lehimleme ve Modifikasyon

  1. Mevcut Filtre Kapasitörlerinin Sökülmesi: Anten çıkış hattında yer alan C8, C9, C10 ve C11 SMD kapasitörlerini cımbız ve lehim havyası yardımıyla (veya sıcak hava tabancasını 350^\circ\text{C}‘ye ayarlayarak) PCB’ye zarar vermeden sökün.
  2. Yeni NP0 (C0G) Kapasitörlerin Seçimi ve Montajı: Rezonans kaymasını engellemek için yüksek kararlı SMD 0805 veya 0603 NP0 (50V) sınıfı kapasitörler kullanılmalıdır. Şu iki farklı kombinasyondan birini uygulayabilirsiniz:
    • Optimum Yapılandırma: C8 ve C9 konumlarına 150\text{ pF}, C10 ve C11 konumlarına ise 33\text{ pF} lehimleyin (Toplam paralel kapasite 183\text{ pF} seviyesine optimize edilerek rezonans frekansı tam 13.56\text{ MHz}‘e çekilir).
    • Alternatif Hızlı Yapılandırma: C8 ve C9 konumlarına doğrudan 180\text{ pF} lehimleyin, C10 ve C11 konumlarını ise tamamen boş (açık devre) bırakın.
  3. Temizlik ve Flux Arındırma: Lehimleme bittikten sonra alkol (izopropil alkol) veya tiner yardımıyla anten bölgesindeki flux kalıntılarını tamamen temizleyin. Flux kalıntıları yüksek frekanslarda parazitik direnç oluşturarak antenin Q faktörünü düşürebilir.

RFID Sistemini Test Ederken Dikkat Edilmesi Gerekenler

  • Lojik Besleme Kontrolü: RC522 çipi kesinlikle 3.3\text{ V} gerilimle beslenmelidir. 5\text{ V} uygulanması çipin RF katındaki transistörleri aşırı ısıtarak empedans dengesini tamamen bozar ve çipi kalıcı olarak yakabilir.
  • SPI Bağlantı Kablo Boyu: Yüksek hızlı SPI haberleşmesinde (MISO, MOSI, SCK) veri hatlarındaki gürültüyü önlemek için bağlantı kabloları olabildiğince kısa (<15\text{ cm}) tutulmalı, gevşek konnektör bağlantısı bırakılmamalıdır.
  • Metal Bariyer Etkisi: Anten bölgesinin altına veya çok yakınına metal plakalar, vidalar veya PCB yolları yerleştirmeyin. Metal yüzeyler indüklenen manyetik alanı absorbe ederek ( eddy akımları nedeniyle) anteni tamamen detune eder ve okuma menzilini sıfırlar.

Bu donanımsal modifikasyonlar ve empedans eşleme güncellemelerinden sonra, klon RC522 modülünüzün okuma mesafesinin ciddi oranda arttığını ve tüm MIFARE kart türlerini kararlı bir biçimde okumaya başladığını gözlemleyeceksiniz.
