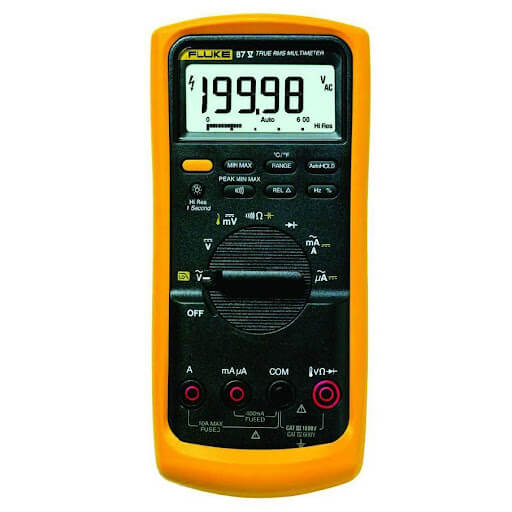

True RMS Multimetre Nedir?

True RMS multimetre (RMS = kare ortalamalarının karekökü), alternatif akım (AC) ve AC gerilimi daha doğru ölçebilen multimetre türüdür. True RMS multimetre, alternatif akım (AC) sinyallerinin “gerçek efektif değerini” (Root Mean Square) ölçebilen gelişmiş bir ölçü aletidir. Standart multimetrelerin aksine, sadece mükemmel sinüs dalgalarını değil; kare, üçgen veya gürültülü dalga formlarını da yüksek doğrulukla ölçer.

1. True-RMS dijital multimetreler
2. Ortalama tepkili dijital multimetreler
3. Osiloskop

Yaygın kullanımda çoğunlukla ilk iki cihaz tercih edilir ve ikisi de saf sinüs dalgalarında ölçüm yapabilir.

True RMS ölçüm cihazı özellikle şu nedenle tercih edilir: hem sinüs biçimli hem de sinüs dışı (bozulmuş) AC dalga formlarında daha güvenilir sonuç verir.

• Sinüs eğrisi şeklinde dalgalar: Saf, bozulmasız, tepe ve dip noktalar arasında simetrik geçişli.
• Sinüs eğrisi şeklinde olmayan dalgalar: Bozulmuş, düzensiz örüntüleri olan dalgalar: Dalgalanmalar, darbe katarları, kareler, üçgenler, testere dişi dalgalar ve diğer dağınık ya da açılı dalgalar.

RMS Nasıl Hesaplanır?

RMS hesabı için oluşturduğumuz bu yazıdan detaylı bilgi alabilirsiniz. Daha önce de belirtildiği gibi, RMS = kare ortalamalarının kareköküdür. Formülü kavramak biraz zor olsa da RMS esas olarak bir AC dalga biçiminin eşdeğer doğru akım (DC) değerini hesaplar. Daha teknik bir ifade ile, herhangi bir AC dalga şeklinin “efektif” ya da DC ısı değerini belirler.

Ortalama tepkili bir ölçüm cihazı, saf sinüs eğrisi biçimindeki dalgaları doğru olarak ölçmek için ortalama alan matematik formüllerini kullanır. Sinüs eğrisi biçiminde olmayan dalgaları belirsiz bir doğrulukla ölçebilir.

True RMS ölçüm cihazları hem saf hem de bozulmuş dalga formlarını daha doğru ölçebilir. Dalga biçimleri, değişken hızlı sürücüler veya bilgisayar güç kaynakları gibi doğrusal olmayan yüklerde bozulabilir. Ortalama tepkili cihazlar bu durumda ciddi sapmalar üretebilir.

Hangi Durumda True RMS Multimetre ya da True RMS Gerekir?

• İnverter, sürücü, SMPS gibi doğrusal olmayan yükler ölçülüyorsa True RMS tercih edilmelidir.
• Sadece şebeke sinüsü benzeri basit ölçümlerde ortalama tepkili cihazlar yeterli olabilir.
• Ölçüm güvenliği için cihazın CAT sınıfı ve prob kalitesi de mutlaka kontrol edilmelidir.

True RMS (Gerçek RMS) multimetreler, doğrusal olmayan yüklerin bulunduğu, sinüs dalgasının bozulduğu (kare, üçgen, darbeli) AC devrelerinde gerçek etkin değeri ölçmek için zorunludur. Özellikle değişken frekanslı sürücüler (VFD), LED sürücüler, bilgisayarlar, UPS sistemleri ve motor sürücüleri gibi modern elektronik yüklerde hassas ölçüm için gereklidir.

True RMS Hangi Durumlarda Gerekir?

• Motor Sürücüleri (VFD) ve Endüstriyel Cihazlar: AC/DC motor sürücülerinin giriş ve çıkışlarını ölçerken, darbe genişlik modülasyonu (PWM) nedeniyle standart multimetreler %40’a varan hatalı sonuçlar verebilir.
• Modern Elektronik Yükler (SMPS): Bilgisayar güç kaynakları, LED aydınlatmalar ve elektronik balastlar gibi “lineer olmayan” yükler, sinüs dalgasını bozduğundan True RMS şarttır.
• Bozulmuş AC Sinyalleri: Harmoniklerin olduğu, kesik sinüs veya karmaşık dalga formlarının bulunduğu devrelerde doğru gerilim ve akım değeri için gereklidir.
• AC+DC Ölçümler: Hem AC hem de DC bileşen içeren sinyallerde (örneğin; yarım dalga doğrultulmuş devreler) toplam etkin değeri ölçmek için AC+DC True RMS özellikli cihazlar kullanılmalıdır.

Ne Zaman Gerekmez?

Sadece akkor lambalar, ısıtıcılar veya basit trafolar gibi “lineer” (doğrusal) yüklerin olduğu saf sinüzoidal AC priz devrelerinde standart (ortalama yanıtlama) multimetreler yeterlidir.
